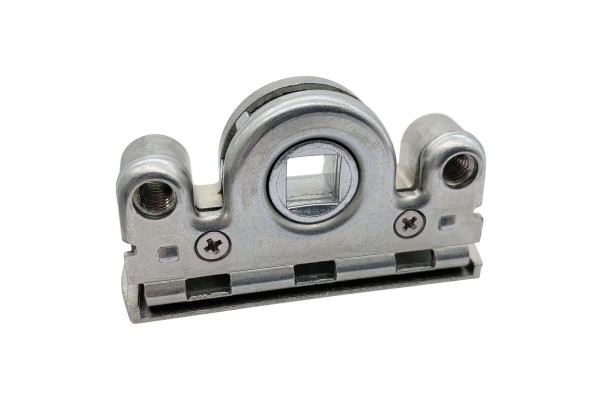

Winkhaus Getriebe Getriebeschloss Schneckengehäuse schraubbar Dieses Getriebeschloss eignet sich perfekt zur Reparatur jeglicher Winkhaus Getriebeschienen, bei denen das verbaute Schneckengehäuse durch langjährige Nutzung verschlissen, bzw. gebrochen ist. Durch diesen Verschleiß kann keine ordnungsgemäße Schaltung des Fenstergriffs mehr durchgeführt werden. Schaffen Sie sich mit unserem überarbeiteten Winkhaus Getriebeschloss, bestehend aus 2 Getriebewangen, Zahnrad und zwei Schrauben schnelle Abhilfe und reparieren Sie Ihr defektes Getriebe innerhalb weniger Minuten vor Ort! Unser Winkhaus Getriebeschloss wird durch hochpräzise CNC-Maschinen überarbeitet und ein schraubbares Gewinde gebohrt. Durch die perfekte Präzision erhalten Sie, im Gegensatz zu anderen Mitbewerber-Produkten, eine durchgehend gleiche und erstklassige Qualität. Zusätzlich und exklusiv bei uns, wird das Getriebeschloss für die alten Pilot-Getriebeschienen (ab 1978) optimiert, ohne nacharbeiten zu müssen. Dies spart Zeit und Probleme bei der Reparatur. Anleitung: 1) Defektes Getriebeschloss Ihrer Getriebeschiene demontieren/entfernen. Die Verschlussbolzen, auch Rastexzenterbolzen oder Pilzköpfe genannt, müssen nach/vor der Demontage des defekten Schneckengehäuses mittig positioniert werden (Zustand: Fenster offen). Dieser Zustand muss zwingend beibehalten werden, damit die Reparatur korrekt durchgeführt werden kann (siehe Bilderanleitung, Punkt 1). Je nach Art der Getriebeschiene hat Ihre Schiene 0, 1, 2, 3 oder 4 Bolzen. Bei 0 Bolzen muss die Vernietung an dieser Stelle mittig positioniert werden. 2) Positionieren der großen Getriebewange an der betroffenen Stelle. 3) Zahnrad mit dem großen Zahn nach oben zeigend in die Getriebewange einsetzen. Der untere Teil des Zahnrads sollte in zwei der vorhandenen Löcher einlaufen. 4) Positionieren der kleinen Getriebewange auf das Zahnrad und die große Getriebewange. 5) Beide mitgelieferten Schrauben in die beiden vorhandenen Gewinde / Aussparungen verschrauben. Die Getriebeschiene ist nun repariert. 6) Einbau der reparierten Getriebeschiene ins Fenster. Mit dem Fenstergriff mehrmals eine Schaltung durchführen, um zu sehen, ob die Verkettung der Getriebeschiene mit den weiteren Bauteilen, funktioniert. Bei der ersten Schaltung des Griffs kommt es in der Regel zu einem leichten Knacken, da sich die Schaltsperre, welche eine korrekte Platzierung des Zahnrads bei der Reparatur vereinfacht, ablöst. Im Reparatursatz enthalten: – Schneckengehäuse (1 große Wange, 1 kleine Wange) – Zahnrad (leicht mit weißem Schmierfett versehen, um den Verschleiß gering zu halten) – 2 Edelstahlschrauben   Dieser Reparatursatz ist verwendbar für folgende Winkhaus Getriebeschienen: – GPM: z.B. GPM 1000, GPM 1050, GPM 1150, GPM 1300, GPM 1800, GPM 2300 – GPK: z.B. GPK 500, GPK 650, GPK 875, GPK 1100, GPK 1325, GPK 1550, GPK 1775, GPK 2000, GPK 2225 – GPKES: z.B. GPKES 650, GPKES 875, GPKES 1100, GPKES 1325, GPKES 1550, GPKES 1775, GPKES 2000, GPKES 2225 – GPKBS: z.B. GPKBS 650, GPKBS 875, GPKBS 1100, GPKBS 1325, GPKBS 1550, GPKBS 1775, GPKBS 2000, GPKBS 2225 – GVM: z.B. GVM 290, GVM 450, GVM 650, GVM 950, GVM 1350, GVM 1850, GVM 2350 – GVK: z.B. GVK 650, GVK 875, GVK 1100, GVK 1325, GVK 1550, GVK 1775, GVK 2000, GVK 2225 – GRM: z.B. GRM 550, GRM 920S, GRM 1050, GRM 1150, GRM 1300, GRM 1400, GRM 1600, GRM 1800, GRM 2300 – GRK: z.B. GRK 460, GRK 650, GRK 700, GRK 875, GRK 1100, GRK 1325, GRK 1550, GRK 1775, GRK 2000, GRK 2225 – GXM: z.B. GXM 1, GXM 2, GXM 3, GXM 795, GXM 1000, GXM 1095, GXM 1245 – GXK: z.B. GXK 1, GXK 2, GXK 3 – GAM: z.B. GAM 800, GAM 1050, GAM 1400, GAM 1800, GAM 2300 – GAK: z.B: GAK 465, GAK 710, GAK 830, GAK 945, GAK 1100, GAK 1195, GAK 1325, GAK 1550, GAK 1775, GAK 1850, GAK 2000, GAK 2225, GAK 2450 – GK.U.: z.B. GK.U.575, GK.U.750, GK.U.925, GK.U.1100, GK.U.1275, GK.U.1450, GK.U.1625, GK.U.1800, GK.U.1975, GK.U.2150 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann! – GM.U.: z.B. GM.U.800, GM.U.1100, GM.U.1450, GM.U.1750, GM.U.2100 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann! – GVM.U.: z.B. GVM.U.400, GVM.U.600, GVM.U.800, GVM.U.1000, GVM.U.1200, GVM.U.1400, GVM.U.1600, GVM.U.1800, GVM.U.2000 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!

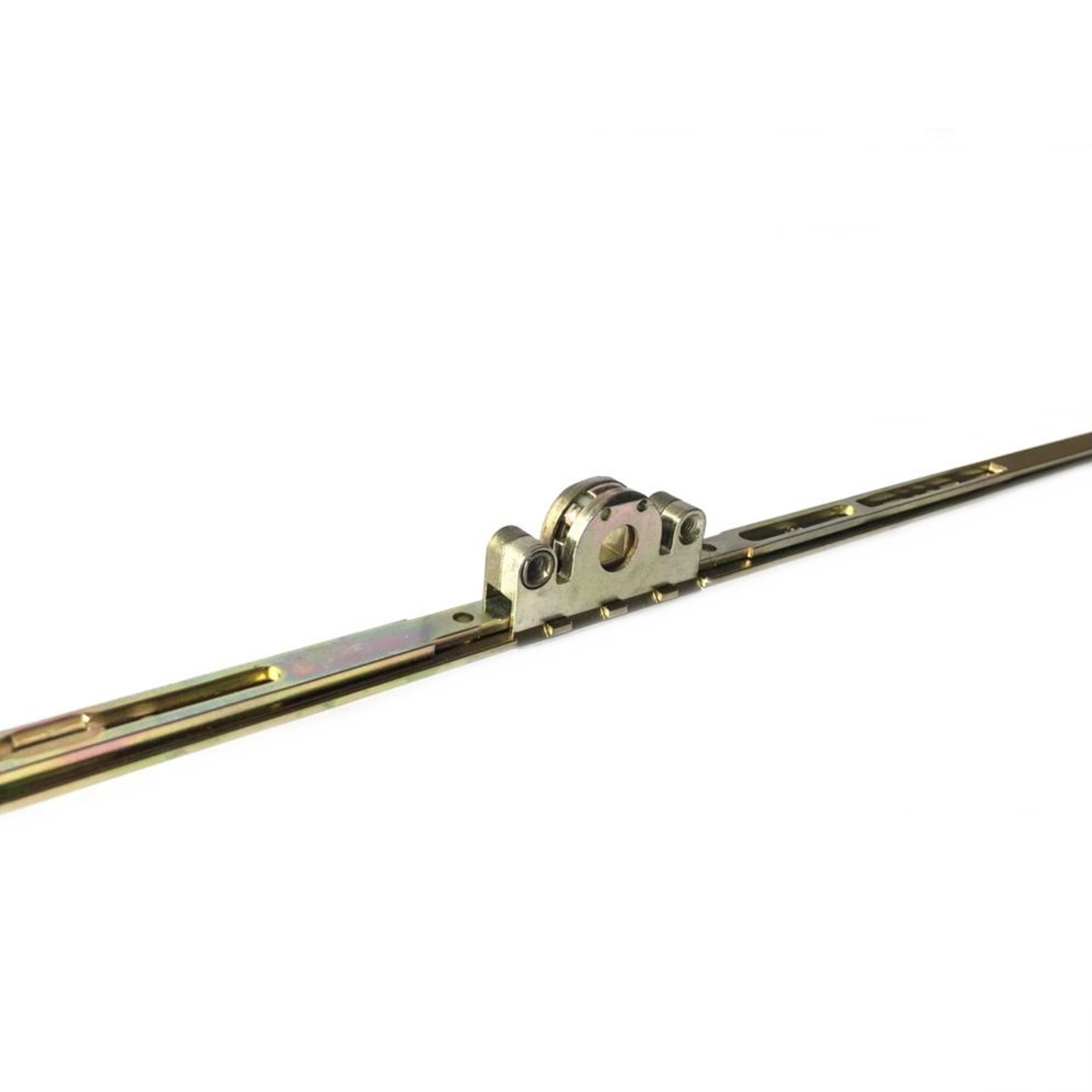

Original WINKHAUS Getriebeschiene GPM 1050 Ersatzteil – aus der Pilot Serie - - Griffsitz variabel- links und rechts verwendbar- für Holz- und Kunststofffenster- Stulpbreite 16 mm- Zink-Nickelausführung mit erhöhtem Korrosionsschutz Technische Daten:- Dornmaß: 15,5 mm- Bohrung: 12-25-12- alternative Bohrung: 12-12-12- Einbautiefe: 28 mm- Drehbewegung 180°

Drehsperren-Schlüssel für die alte Drehsperre von der Pilot-Serie, welche von ca. 1980 - 1995 verbaut wurde.Von den Schlüsseln gab es zwei Anfertigungen: Die erste Ausführung mit Winkhaus-Logo in Neusilber, danach als Nachfertigung ohne Logo aus Stahl. Je nach Zufall erhalten Sie eine der beiden Schlüsselvarianten - Restbestand!

Original Winkhaus Balkontürschnäpper BK 134 SLHerstellernummer: 2103935 Verwendbar für Profilsysteme:Gealan - S 3000Gealan - S 6000Gealan - S 7000Gealan - S 8000Gealan - S 9000Gealan - KubusSalamander - 2DSalamander - 3DSalamander - Streamline ADSalamander - Streamline MDSalamander - Streamline 60Salamander - blueEvolution 92.Salamander - blueEvolution 82. Lieferumfang:- Balkontürschnäpper BK 134 SL- Balkontürschnäpperbolzen

Original Winkhaus Griffgarnitur RN in Titan F9 – Für Fenstertüren ohne Rollladen Produktinformationen: – Für Fenstertüren ohne Rollladen – Flügelstärke variabel – Flügelstärke bis max. 70 mm – Abstand zwischen Olivendorn und Profilzylinder passend zu Getrieben GAMA/GAKA, GRMA/GRKA, GPMA – Verschraubung von der Flügelinnenseite - Grifflänge 125 mm - Abstand zum Profilzylinder 156 mm - DIN LS/RS verwendbar Lieferumfang: 1 Drehgriff innen 1 Drehgriff außen 2 Befestigungsschrauben M5 1 Vierkantstift

Original Winkhaus Schließauflauf V SL (silber)Herstellernummer: 2316447 Informationen:Schließaufläufe sind Rahmenteile in welche die Kantenriegel einriegeln. Spezifikation:Bauteiltyp: SchließauflaufSchließauflauf: Typ UniversalFensterwerkstoff: HolzNutmittenlage: 13 mmFalzluft: 12 mmBauteiltiefe: 15 mmAnpressdruckverstellung: jaFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendBauteilhöhe Auflauf: 7 mmBauteillänge: 60 mmSchraubachse 1: 5.7 mm

Original Winkhaus Schließauflauf SA SL (silber)Herstellernummer: 1895985Schließaufläufe sind Rahmenteile in welche die Kantenriegel einriegeln. Spezifikation:Bauteiltyp: SchließauflaufSchließauflauf: Typ UniversalFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlNutmittenlage: 13 mmFalzluft: 12 mmHolzrahmennut: Eurofalz, Euronut 6/8,Euronut: 7/8Bauteiltiefe: 17.5 mmAnpressdruckverstellung: jaFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendBauteilhöhe Auflauf: 7 mmBauteillänge: 75 mmSchraubachse: 1 11.5 mm Profilsysteme:Profilhersteller: Internova, KBE (Profine), Kömmerling (Profine), LB.Profile, Trocal (Profine), Reynaers, RoplastoProfilsystem: Internova 6000, 70 AD (KBE), 70 MD (KBE), 88 + (KBE), 76 AD (KBE), 76 MD (KBE), 76 AD, 76 MD, 70 AD, PAD, PMD, PCD, MasterLine 8, 7001 AD, 7001 MD, 6002 AD, 6002 MD, 76 AD (Trocal), 76 MD (Trocal), InnoNova 2000 (Trocal), 88+ (Trocal), InnoNova A5 (Trocal), InnoNova M5 (Trocal)

Original WINKHAUS Schließblech WSK 152 SL Produktmaße:45 x 17 x 11 mm (LxBxH) Die Bezeichnung “WSK 152” ist auf der Rückseite eingraviert.

Originale Winkhaus Mittenverriegelung MV 50/1 aus der Pilot-Serie. Es handelt sich hierbei um eine generalüberholte und geprüfte Ausführung, welche neuwertig und vollkommen einsatzbereit ist.

Original Winkhaus Flügellager FT 11 rechts aus der Beschlagserie Pilot. Das Flügellager FT11 wurde früher in Holzfenstern mit 11 mm Falzluft und 18 mm Überschlag eingesetzt, daher die offizielle Bezeichnung "Flügellager FT 11/18". Die Bezeichnung "FT11 rs" ist auf der Unterseite eingraviert. Es handelt sich hierbei um ein exotisches Bauteil. Das Flügellager ist neu und unbenutzt, hat jedoch altersbedingte Lagerspuren.

Original Winkhaus Flügellager FT 11 links aus der Beschlagserie Pilot. Das Flügellager FT11 wurde früher in Holzfenstern mit 11 mm Falzluft und 18 mm Überschlag eingesetzt, daher die offizielle Bezeichnung "Flügellager FT 11/18". Die Bezeichnung "FT11 ls" ist auf der Unterseite eingraviert. Es handelt sich hierbei um ein exotisches Bauteil. Das Flügellager ist neu und unbenutzt, hat jedoch altersbedingte Lagerspuren.

Winkhaus Mittenverriegelung MV 25/4 mit Kippverriegelung waagerecht aus der Pilot-Serielinks/rechts verwendbarfür Holz- und Kunststofffenster Beschreibung:- leichtgängige Umlenkung durch nicht rostende Federstahlbänder geführt in C-Schiene- Mittenfixierung- Schließzapfen als von Hand verstellbarer Rastexzenter- Kippverriegelung und Aushebesperre- kraftschlüssige überlappende Verkettung- Stulpbreite 16 mm Es handelt sich hierbei um ein exotisches Altteil. Der Artikel ist neu und unbenutzt, hat altersbedingt aber Lagerspuren.

Original WINKHAUS Schließblech WSK 39N Produktmaße:45 x 17 x 12 mm (LxBxH) Die Bezeichnung “WSK 39N” ist auf der Rückseite eingraviert.

Original WINKHAUS Schließblech WSK 29N für Knipping Fenster Produktmaße: 45 x 15,50 x 11,50 mm (LxBxH) Die Bezeichnung “WSK 29N” ist auf der Rückseite eingraviert. Auf der Vorderseite steht “Knipping”.

Bauteiltyp: Griff für Stulpgetriebe Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl Flügelbeschlagnut: 16 mm Beschlagnut Nutmittenlage: 9 mm, 13 mm Falzluft: 12 mm Anschlagseite: DIN links, DIN rechts Farbe: silber Montageposition: Stulpflügel

Original Winkhaus Schließblech WSK 26 in Silber. Die Bezeichnung "WSK 26" ist auf der Rückseite eingraviert. Kann als Alternative verwendet werden für:- Schließblech WSK 119

Original WINKHAUS Schließblech WSK 171   Produktmaße: 53 x 15 x 10 mm (LxBxH)   Die Bezeichnung “WSK 171” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt.

Original WINKHAUS Balkontürschnäpper BK BN   Funktionsweise: – zum Schließen Ihrer Balkon-/Terrassentüren – Ersatzteil für Ihren alten/defekten Schnäpper – Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel) – Schnäpperbolzen ist konisch, je nach gedrehter Einstellung kann festgelegt werden, wie straff die Tür bzw. das Fenster zugehen soll   Produktmaße: 105 x 17 x 20 mm   Lieferumfang: – Balkontürschnäpper BK BN (gelb verzinkt) – Schnäpperbolzen   Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein. Der Artikel ist neu und unbenutzt. Auf der Rückseite ist die Bezeichnung “BK BN” eingraviert.

Original WINKHAUS Balkontürschnäpper BK 226 RC mit Schnäpperbolzen Herstellernummer: 2393055 “BALKONTÜRSCHNÄPPER BK226 RC SL” Funktionsweise: – zum Schließen Ihrer Balkon-/Terrassentüren – Ersatzteil für Ihren alten/defekten Schnäpper – Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel) – Schnäpperbolzen ist konisch, je nach gedrehter Einstellung kann festgelegt werden, wie straff die Tür bzw. das Fenster zugehen soll für Profilhersteller: TROCAL – Innova 70 A5/M5 Lieferumfang: – Balkontürschnäpper BK 226 RC – Schnäpperbolzen Auf der Rückseite ist die Bezeichnung “BK 226 RC” eingraviert.

Original WINKHAUS Kippschließblech WSK 539   Produktmaße: 81 mm x 19 mm x 12 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung “WSK 539” eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein, der Artikel ist neu und unbenutzt.

Original WINKHAUS Kippschließblech WSK 192   Produktmaße: 86 mm x 18 mm x 13 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung WSK 192 eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein, der Artikel ist neu und unbenutzt.

Original Winkhaus Kantenriegel KO 11 – Garnitur Set Baureihe: Pilot Oberfläche: gelb verzinkt   Maße: 192mm x 16mm x 8mm (LxBxH)   Lieferumfang: – Kantenriegel KO11 – 6 Garnitur Formteile (3x je 2 Stk.) / wurden in wenigen Fällen früher verbaut   Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein, der Artikel ist jedoch neu und unbenutzt.

Original WINKHAUS Kippschließblech K-SEF 1 Links in Silber aus der Beschlagserie autoPilot. Herstellernummer: 2577743 “SICH-KSB K-SEF1 LS SL” Das Kippschließblech wird unten in der Waagerechten eingesetzt und für die Kippfunktion des Fensters oder der Fenstertür benötigt. Immer in Verbindung mit einer Eckumlenkung ER1 WK (mit Pilzkopf) oder ER15 EF (mit Pilzkopf unten, seitlich Rastexzenterbolzen). Dieses Kippschließblech kann für diverse Kippschließbleche K-SEF 1/… eingesetzt werden, da dieses von hinten glatt aufliegt und kein spezifisches Profil vorhanden hat. Gegebenenfalls muss jedoch eigenständig unterfüttert werden (mit Plastikscheiben o.ä.), falls das Kippschließblech nicht zufriedenstellend aufliegt. z.B. kompatibel mit: – K-SEF 1/105 – K-SEF 1/152 – K-SEF 1/119 – K-SEF 1/144 – K-SEF 1/52 – K-SEF 1/60 – K-SEF 1/128 – K-SEF 1/48 – K-SEF 1/61 – K-SEF 1/169 – K-SEF 1/226 – K-SEF 1/92 – K-SEF… Auf der Vorderseite ist die Bezeichnung “LS” für Rechts eingraviert. Lieferumfang: – Winkhaus Kippschließblech K-SEF 1 Links in Silber
