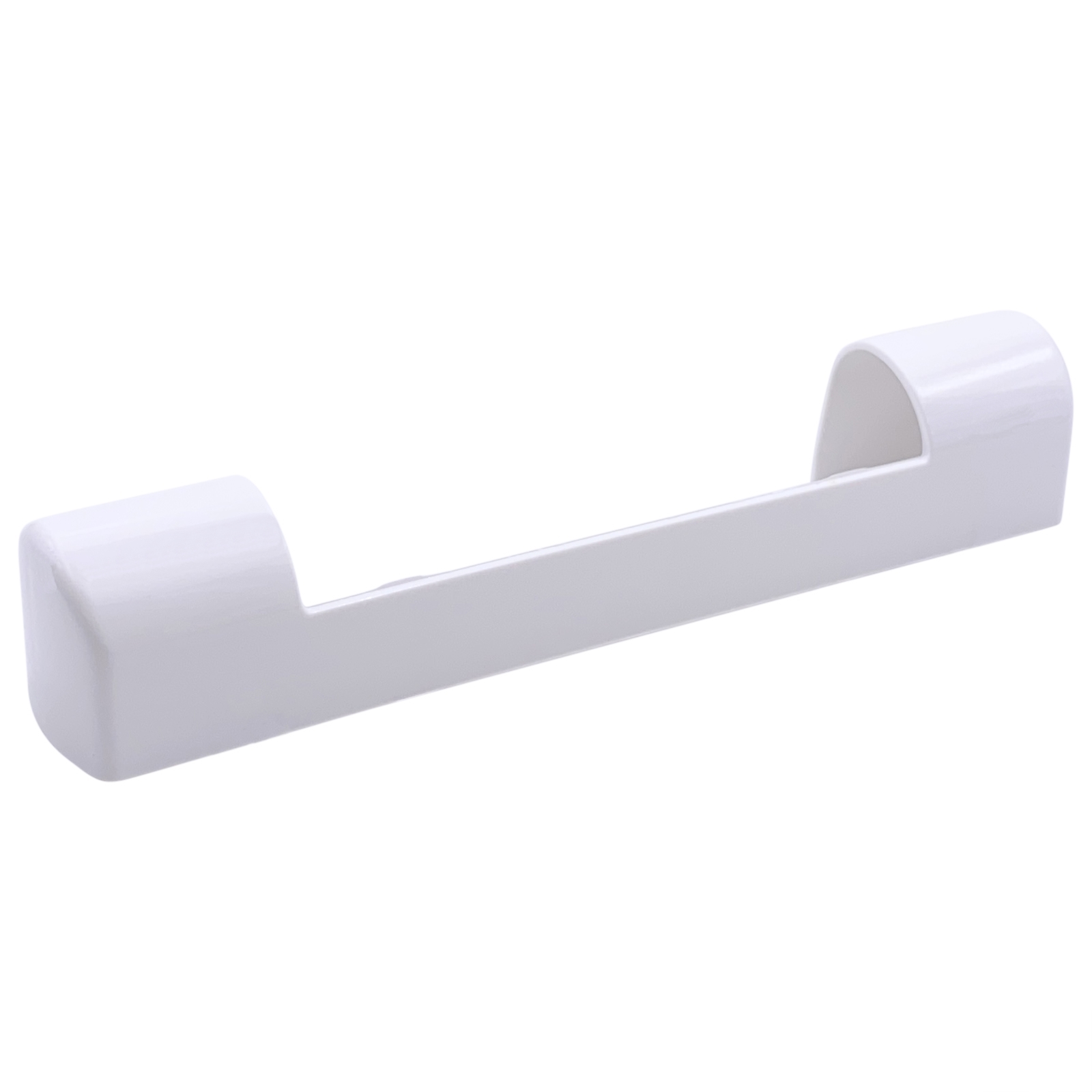

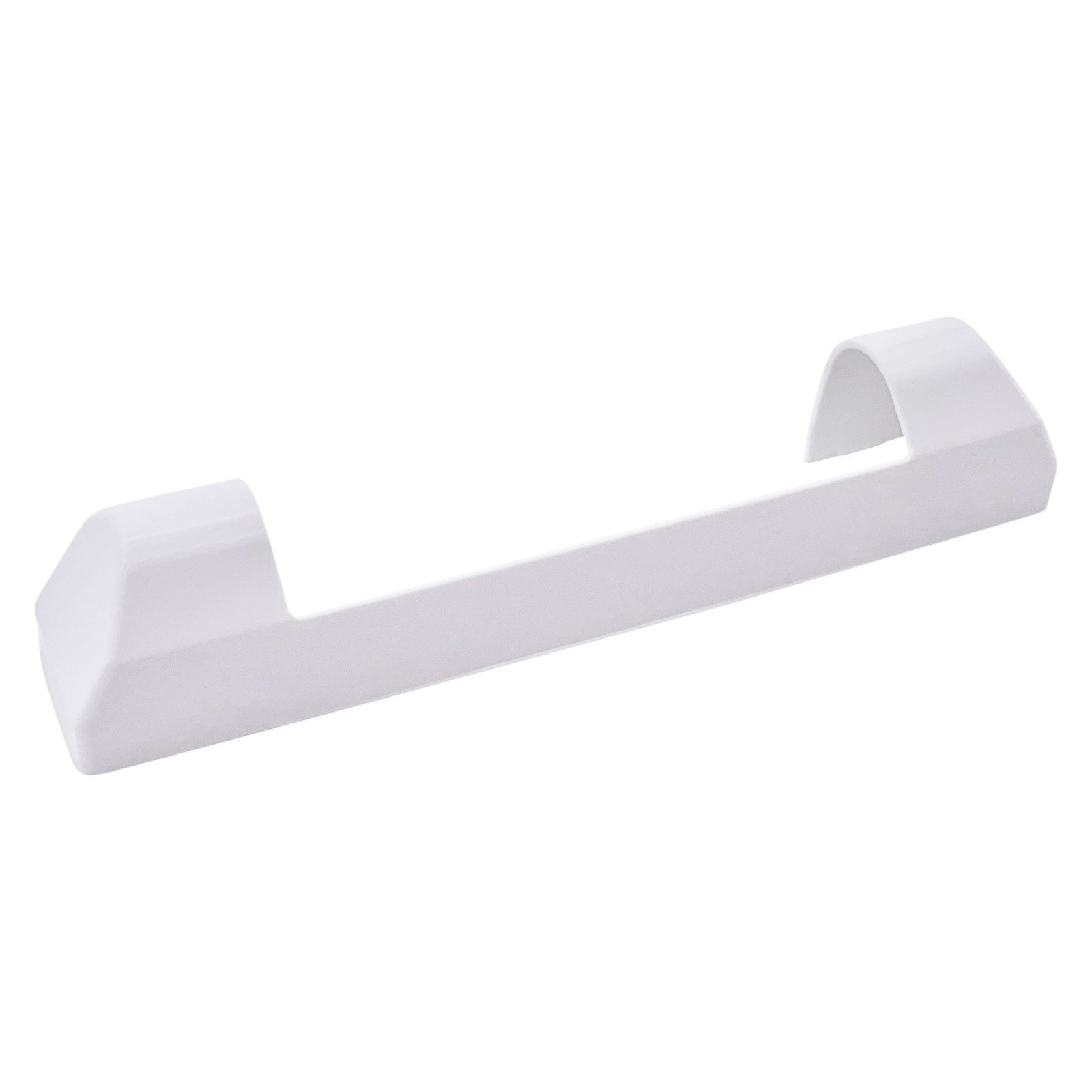

Original WINKHAUS Scherenlagerkappe SWS in Weiß.Diese Sicherungskappe wird auf das Scherenlager SWS (siehe Bild) gesetzt.
Produktmaße: 90 mm x 16 mm x 17 mm (LxBxH)
Gabelweite: 56 mmKompatibel mit: SWS 3-6, SWS 3-3, SWS 16-6, SWS 0-0
Lieferumfang: 1x Scherenlagerkappe SWS weiß
Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung!
Original WINKHAUS Flügellagerkappe FK-F 20-6/20 in Weiß Produktinformationen: Abdeckkappe für das Flügellager FK-F 20-6/20. Kann alternativ auch für das Flügellager FK 20-6/20 (siehe Fotos) verwendet werden. Maße: 93 x 13 x 17 mm Lieferumfang: – Flügellagerkappe FK-F 20-6/20 in weiß Hinweis: Das Flügellager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!

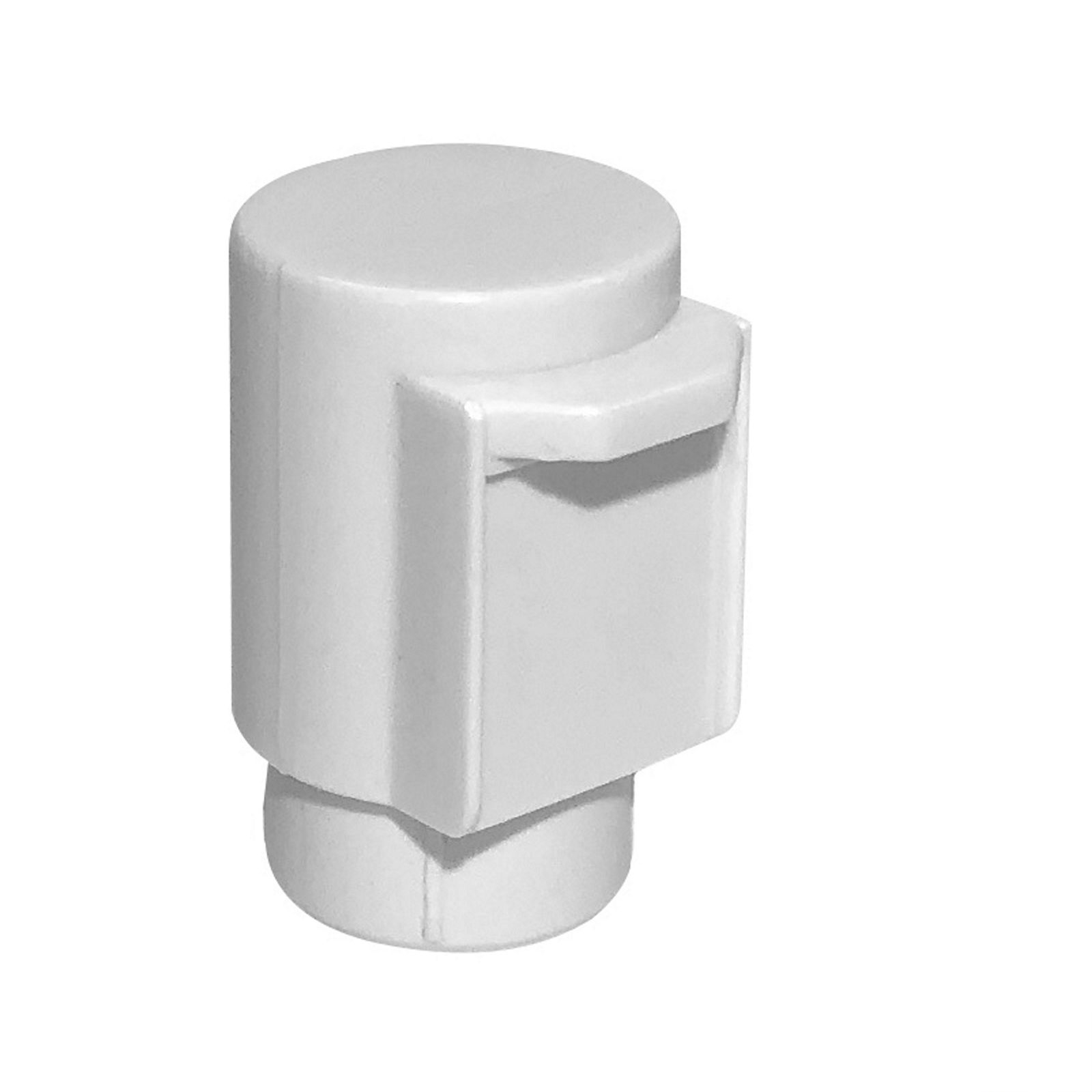

Original WINKHAUS Flügellagerstopfen FK in Weiß
Produktinformationen:
Flügellagerstopfen/Abdeckung für das Flügellager FK F 20-6/20. (siehe Fotos)
Maße: 18 x 11 mm
Lieferumfang:
- Flügellagerstopfen FK in weiß
Hinweis: Das Flügellager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!

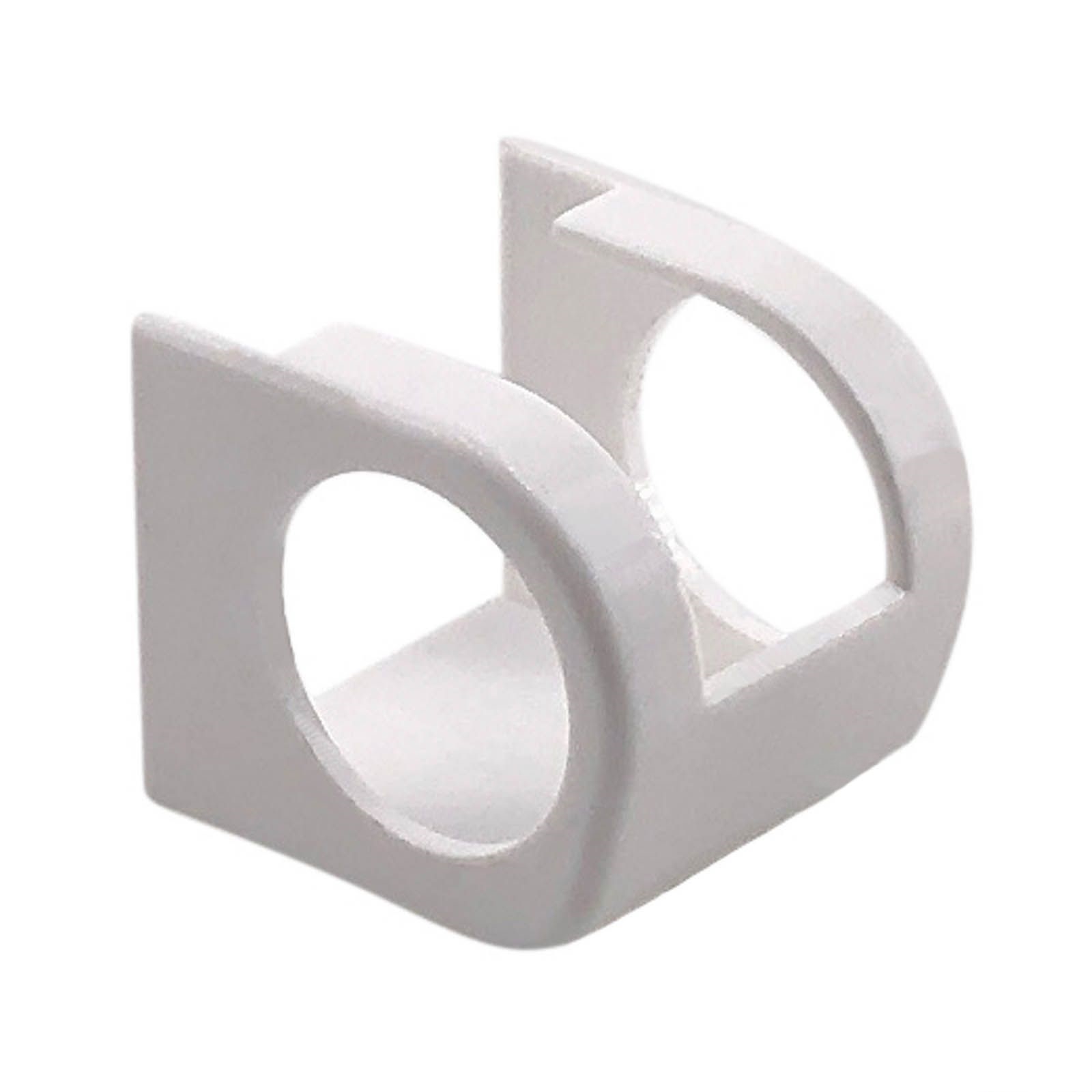

Original WINKHAUS Ecklagerkappe ESV in Weiß
Herstellernummer: 4990509 “EL-KAPPE ESV WS”
Produktinformationen:
– Verwendung in Kombination mit dem Ecklager ESV… sowie Ecklager EL.K…
– links und rechts verwendbar
Lieferumfang:
– Ecklagerkappe ESV in Weiß
Hinweis: Das Ecklager ESV 6-3-16 ist nicht im Lieferumfang enthalten, sondern dient bei dem Bild nur zur Veranschaulichung.

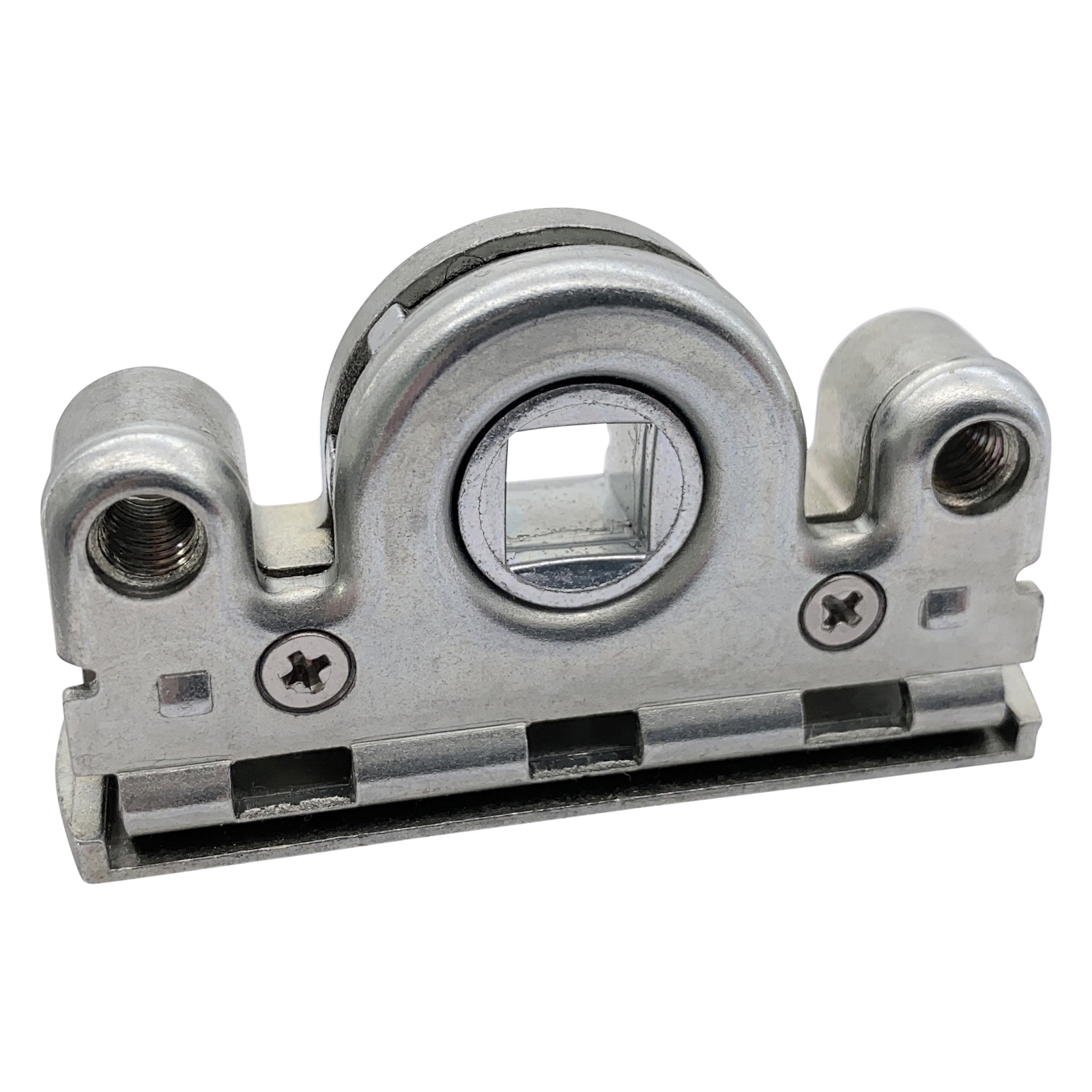

Winkhaus Getriebe Getriebeschloss Schneckengehäuse schraubbar
Dieses Getriebeschloss eignet sich perfekt zur Reparatur jeglicher Winkhaus Getriebeschienen, bei denen das verbaute Schneckengehäuse durch langjährige Nutzung verschlissen, bzw. gebrochen ist. Durch diesen Verschleiß kann keine ordnungsgemäße Schaltung des Fenstergriffs mehr durchgeführt werden.
Schaffen Sie sich mit unserem überarbeiteten Winkhaus Getriebeschloss, bestehend aus 2 Getriebewangen, Zahnrad und zwei Schrauben schnelle Abhilfe und reparieren Sie Ihr defektes Getriebe innerhalb weniger Minuten vor Ort!
Unser Winkhaus Getriebeschloss wird durch hochpräzise CNC-Maschinen überarbeitet und Gewinde gebohrt. Durch die perfekte Präzision erhalten Sie, im Gegensatz zu anderen Mitbewerber-Produkten, eine durchgehend gleiche und erstklassige Qualität.
Anleitung:
1) Defektes Getriebeschloss Ihrer Getriebeschiene demontieren/entfernen. Die Verschlussbolzen, auch Rastexzenterbolzen oder Pilzköpfe genannt, müssen nach/vor der Demontage des defekten Schneckengehäuses mittig positioniert werden (Zustand: Fenster offen). Dieser Zustand muss zwingend beibehalten werden, damit die Reparatur korrekt durchgeführt werden kann (siehe Bilderanleitung, Punkt 1). Je nach Art der Getriebeschiene hat Ihre Schiene 0, 1, 2, 3 oder 4 Bolzen. Bei 0 Bolzen muss die Vernietung an dieser Stelle mittig positioniert werden.
2) Positionieren der großen Getriebewange an der betroffenen Stelle.
3) Zahnrad mit dem großen Zahn nach oben zeigend in die Getriebewange einsetzen. Der untere Teil des Zahnrads sollte in zwei der vorhandenen Löcher einlaufen.
4) Positionieren der kleinen Getriebewange auf das Zahnrad und die große Getriebewange.
5) Beide mitgelieferten Schrauben in die beiden vorhandenen Gewinde / Aussparungen verschrauben. Die Getriebeschiene ist nun repariert.
6) Einbau der reparierten Getriebeschiene ins Fenster. Mit dem Fenstergriff mehrmals eine Schaltung durchführen, um zu sehen, ob die Verkettung der Getriebeschiene mit den weiteren Bauteilen, funktioniert. Bei der ersten Schaltung des Griffs kommt es in der Regel zu einem leichten Knacken, da sich die Schaltsperre, welche eine korrekte Platzierung des Zahnrads bei der Reparatur vereinfacht, ablöst.
Zusätzlicher Montagehinweis: Bei älteren Getrieben (z.B. GPM.., GPK..) kann es dazu führen, dass die große Getriebewange beim Einsetzen klemmt (Schritt 2). Hier müssen Sie die Wange einfach mit einem Hammer festklopfen, damit diese korrekt sitzt. Danach kann mit den Schritten 3 bis 6 weiter gemacht werden.
Im Reparatursatz enthalten:
– Schneckengehäuse (1 große Wange, 1 kleine Wange)
– Zahnrad (leicht mit weißem Schmierfett versehen, um den Verschleiß gering zu halten)
– 2 Edelstahlschrauben
Dieser Reparatursatz ist verwendbar für folgende Winkhaus Getriebeschienen:
– GPM: z.B. GPM 1000, GPM 1050, GPM 1150, GPM 1300, GPM 1800, GPM 2300
– GPK: z.B. GPK 500, GPK 650, GPK 875, GPK 1100, GPK 1325, GPK 1550, GPK 1775, GPK 2000, GPK 2225
– GPKES: z.B. GPKES 650, GPKES 875, GPKES 1100, GPKES 1325, GPKES 1550, GPKES 1775, GPKES 2000, GPKES 2225
– GPKBS: z.B. GPKBS 650, GPKBS 875, GPKBS 1100, GPKBS 1325, GPKBS 1550, GPKBS 1775, GPKBS 2000, GPKBS 2225
– GVM: z.B. GVM 290, GVM 450, GVM 650, GVM 950, GVM 1350, GVM 1850, GVM 2350
– GVK: z.B. GVK 650, GVK 875, GVK 1100, GVK 1325, GVK 1550, GVK 1775, GVK 2000, GVK 2225
– GRM: z.B. GRM 550, GRM 920S, GRM 1050, GRM 1150, GRM 1300, GRM 1400, GRM 1600, GRM 1800, GRM 2300
– GRK: z.B. GRK 460, GRK 650, GRK 700, GRK 875, GRK 1100, GRK 1325, GRK 1550, GRK 1775, GRK 2000, GRK 2225
– GXM: z.B. GXM 1, GXM 2, GXM 3, GXM 795, GXM 1000, GXM 1095, GXM 1245
– GXK: z.B. GXK 1, GXK 2, GXK 3
– GAM: z.B. GAM 800, GAM 1050, GAM 1400, GAM 1800, GAM 2300
– GAK: z.B: GAK 465, GAK 710, GAK 830, GAK 945, GAK 1100, GAK 1195, GAK 1325, GAK 1550, GAK 1775, GAK 1850, GAK 2000, GAK 2225, GAK 2450
– GK.U.: z.B. GK.U.575, GK.U.750, GK.U.925, GK.U.1100, GK.U.1275, GK.U.1450, GK.U.1625, GK.U.1800, GK.U.1975, GK.U.2150 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!
– GM.U.: z.B. GM.U.800, GM.U.1100, GM.U.1450, GM.U.1750, GM.U.2100 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!
– GVM.U.: z.B. GVM.U.400, GVM.U.600, GVM.U.800, GVM.U.1000, GVM.U.1200, GVM.U.1400, GVM.U.1600, GVM.U.1800, GVM.U.2000 -> hier muss der Verschlussbolzen komplett zur Seite geschoben werden, damit die Lochstange mittig sitzt und das Getriebeschloss positioniert werden kann!

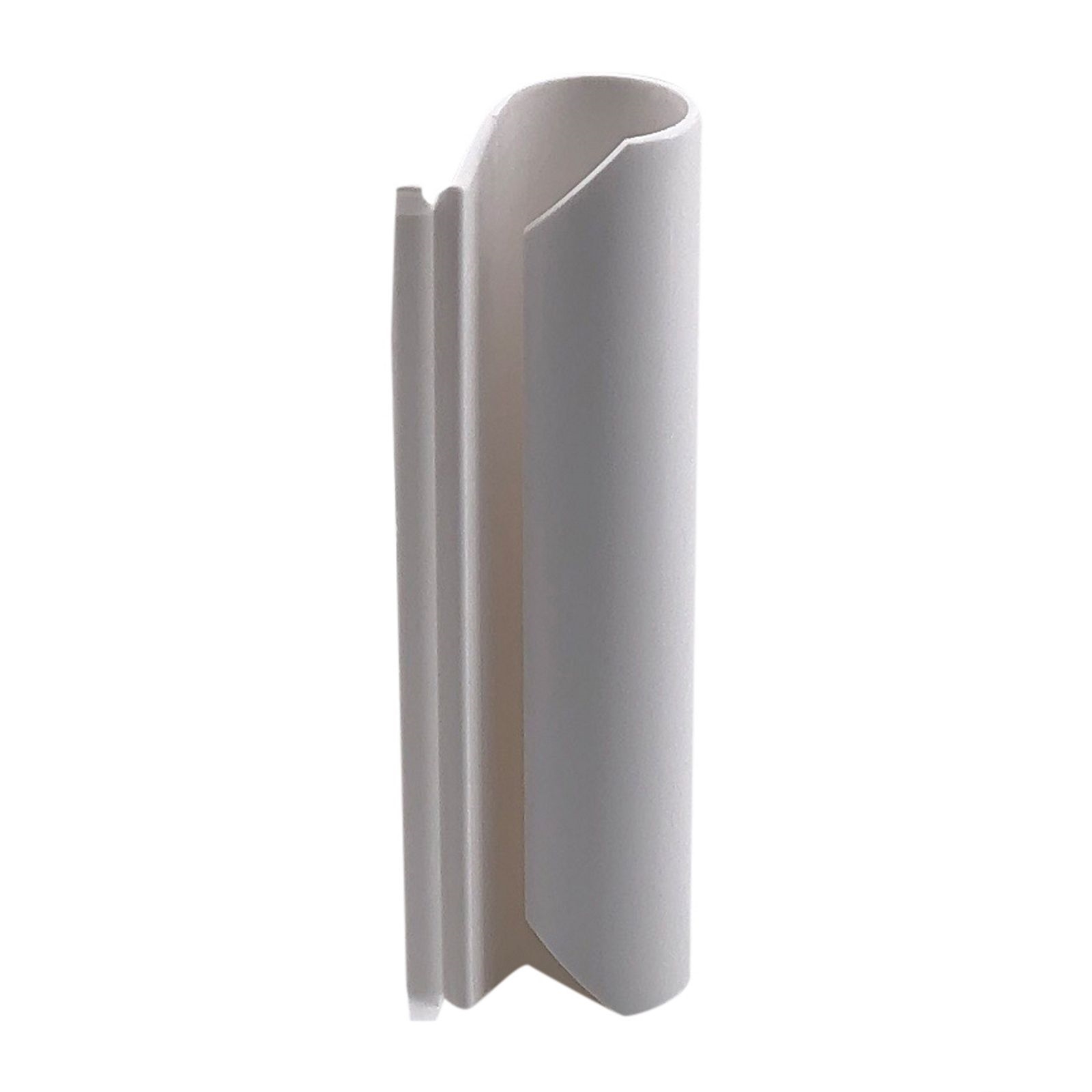

Original WINKHAUS Scherenbandkappe SW in Weiß Herstellernummer: 1505705 “SCHERENB.KAPPE SW WS”, Baureihe autoPilot Produktbeschreibung: – Schutzkappe für die Scherenbänder der Scheren SW 40…, SW 22… Lieferumfang: – Scherenbandkappe SW in Weiß Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.
Original WINKHAUS Ecklager ESV 6-3-16 in Weiß für Kunststofffenster Produktinformationen: – Verwendung in Kombination mit den Flügellagern FL.K.20-6-28.130, FWV…, FL.E…PA.. oder FK-F…, nicht kompatibel mit Flügellager FL.K.20-6-20 – links und rechts verwendbar – Ecklager ESV mit symmetrischen Bohrbild, entsprechend dem Scherenlager SL.KS.3-6 – Ecklager-/ Scherenlagerbohrungen am losen Stück möglich – Seitenverstellung +/- 2 mm – Flügelgewicht: 100 kg – Bei 20 mm Flügelüberschlag: Ecklager bündig mit der Flügelunterkante Lieferumfang: – Ecklager ESV 6-3-16 in Weiß Hinweis: Die Ecklager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Ecklager vorhanden sein. Optional kann das Ecklager zusätzlich mit einer Kappe abgedeckt werden: Ecklagerkappe ESV in Weiß

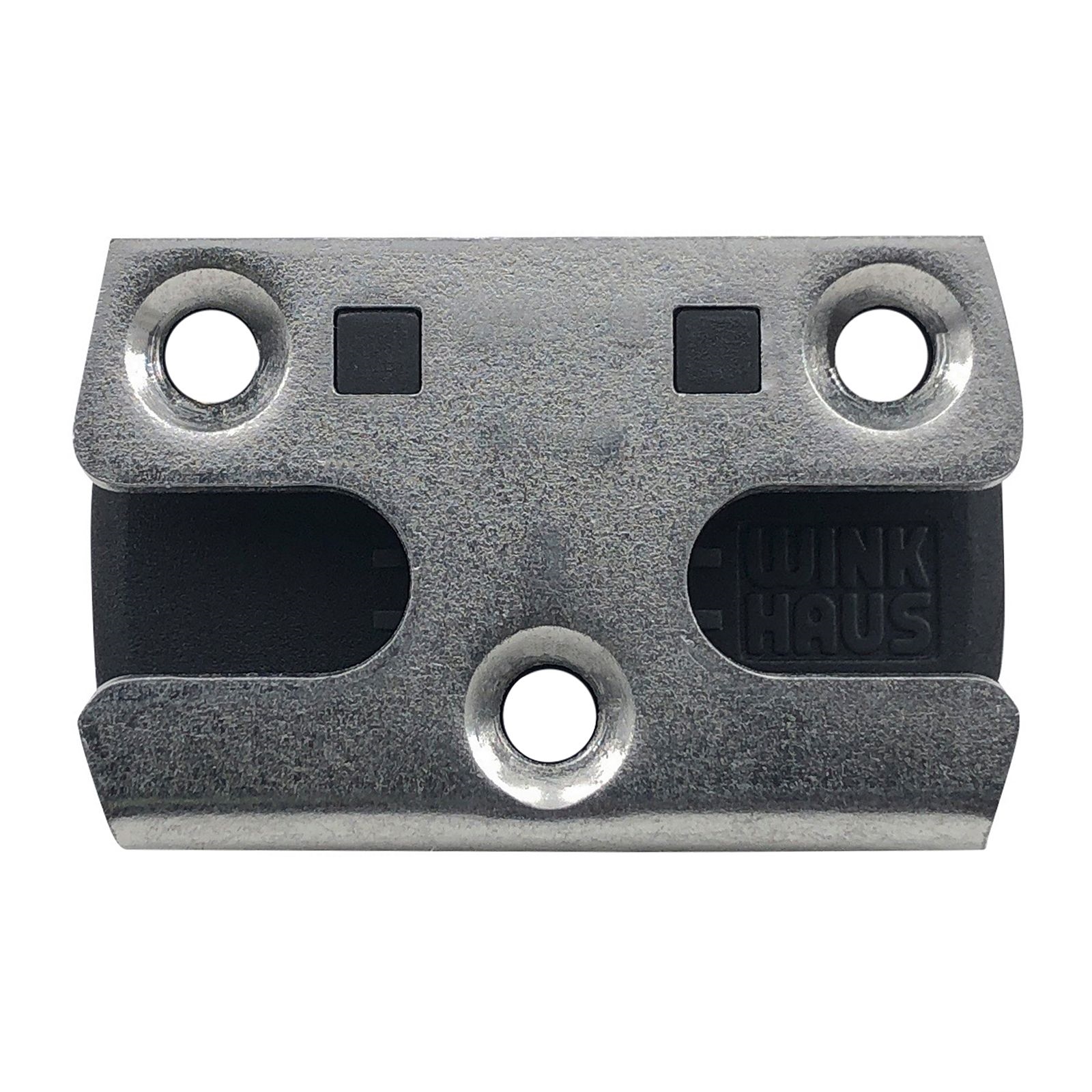

Winkhaus Sicherheitsschließblech SBS.K.105 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 3 gerade Verschraubungen – Nutmittenlage 9 mm Verwendung für Profilhersteller: KBE – AD Herstellernummer Winkhaus: 2920783 “SICHERH.BL.SBS.K.105” Gravur auf der Rückseite: S 105 Hinweis: Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör
Winkhaus Stulpplatte R aus der Beschlagserien autoPilot / activPilot. Herstellernummer: 1934201 “STULPPLATTE R SL” Produktmerkmale: – Zur Verbindung einer Eckumlenkung mit einem abzulängenden Bauteil, z. B. Getriebe-, Oberschiene – Abzulängendes Bauteil kann gerade abgetrennt werden Auf der Stulpplatte ist die Bezeichnung “autoPilot” eingraviert.

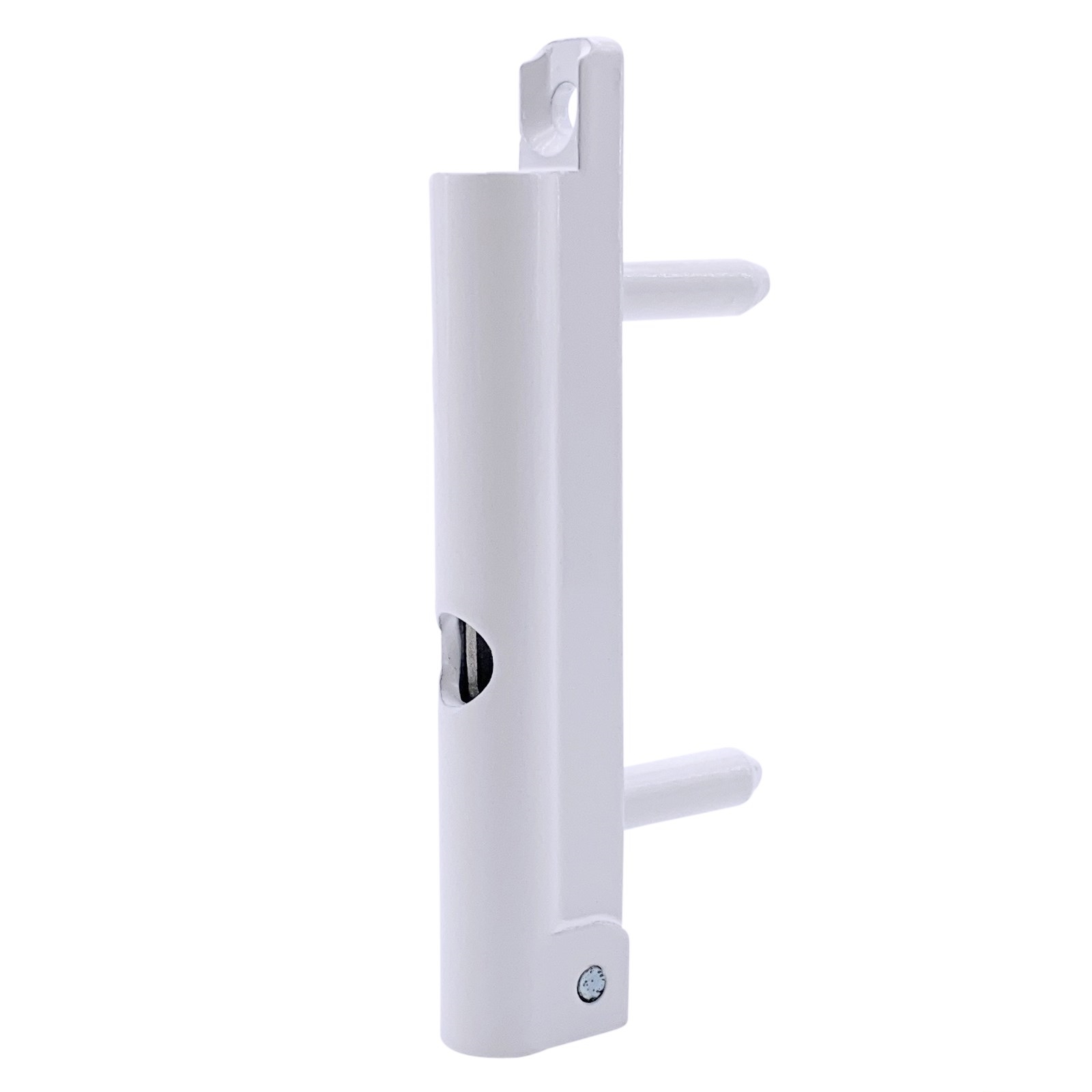

Original WINKHAUS Flügellager FK-F 20-6/20 in Weiß Produktinformationen: – Verwendung in Kombination mit Ecklager ESV… oder ESVW… z.B. Winkhaus Ecklager ESV 6-3-16 in Weiß – rechts und links verwendbar – Höhenverstellung +/- 3 mm – stark beanspruchte Teile aus Stahl – Flügelgewicht max. 100 kg – Integrierte Drehhemmung Lieferumfang: – Flügellager FK-F 20-6/20 in weiß Hinweis: Die Bezeichnung “FK-F 20-6/20” ist auf der Rückseite (siehe Foto) eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

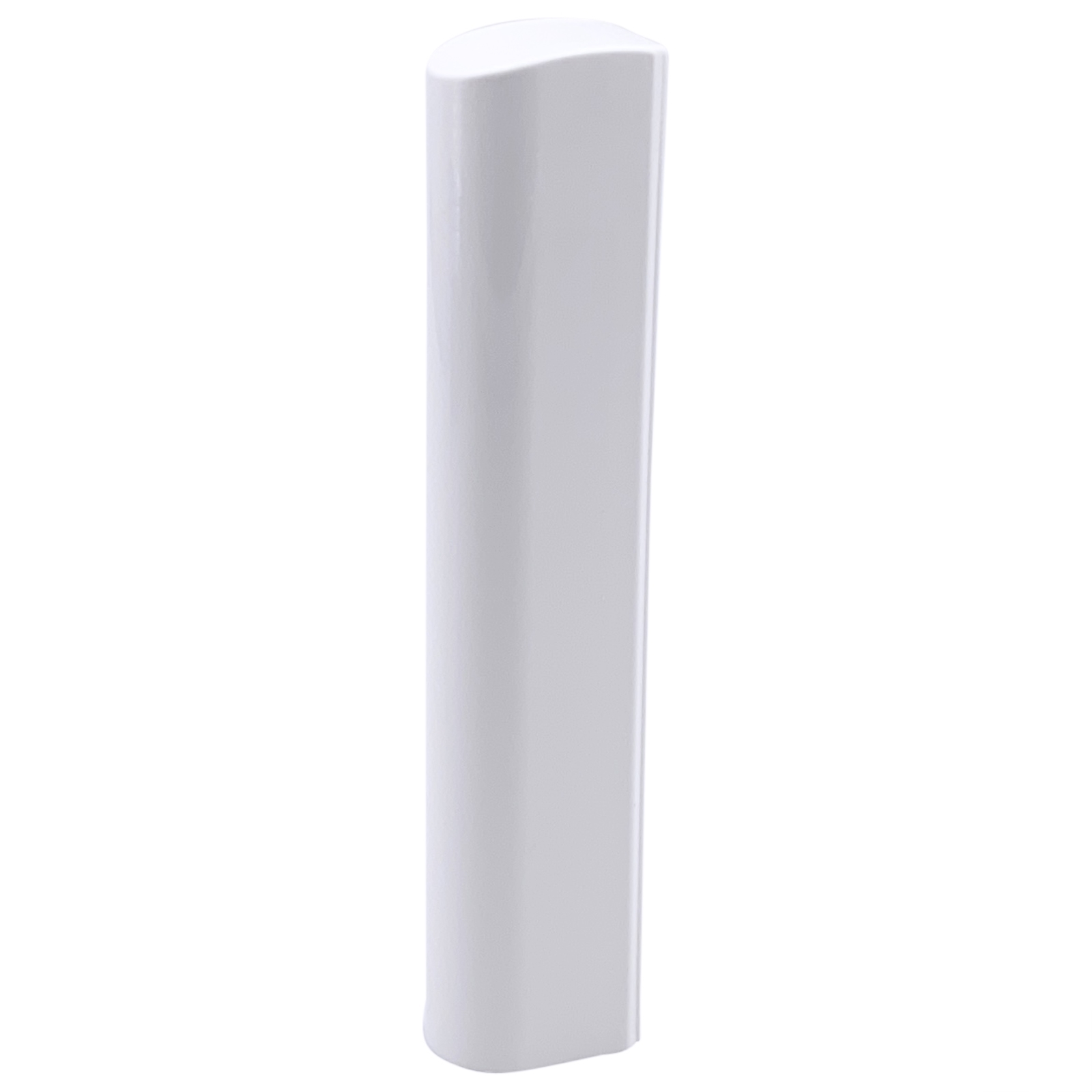

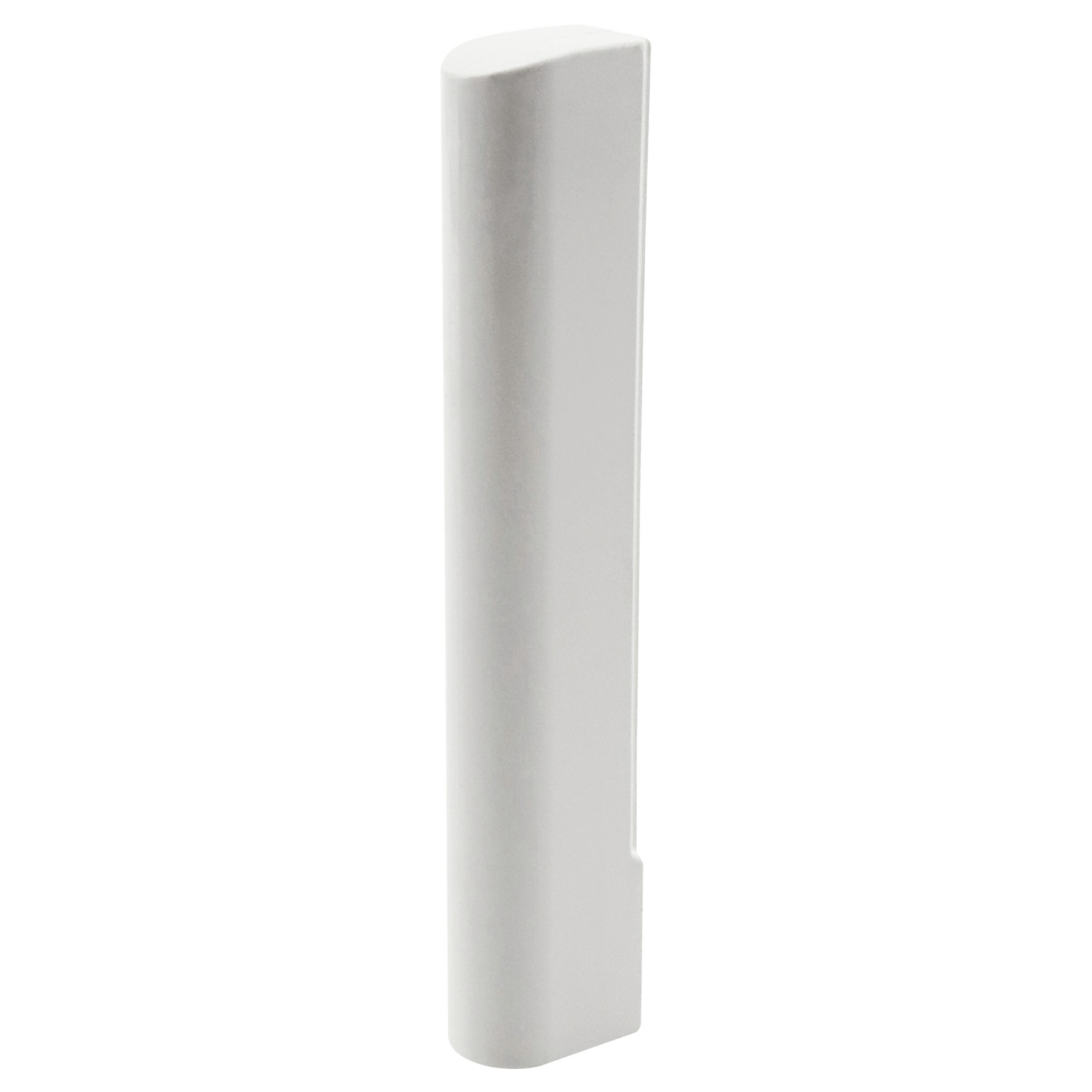

Original WINKHAUS Flügellagerkappe FL.K.U. in Weiß aus der Produktlinie activPilot. Herstellernummer: 2846552 “KAPPE K.FL.K.WS” Produktinformationen: – Abdeckkappe für das Flügellager FL.K… Lieferumfang: – Flügellagerkappe FL.K. in Weiß Hinweis: Das Flügellager ist nicht im Lieferumfang enthalten, sondern dient nur zur Veranschaulichung!

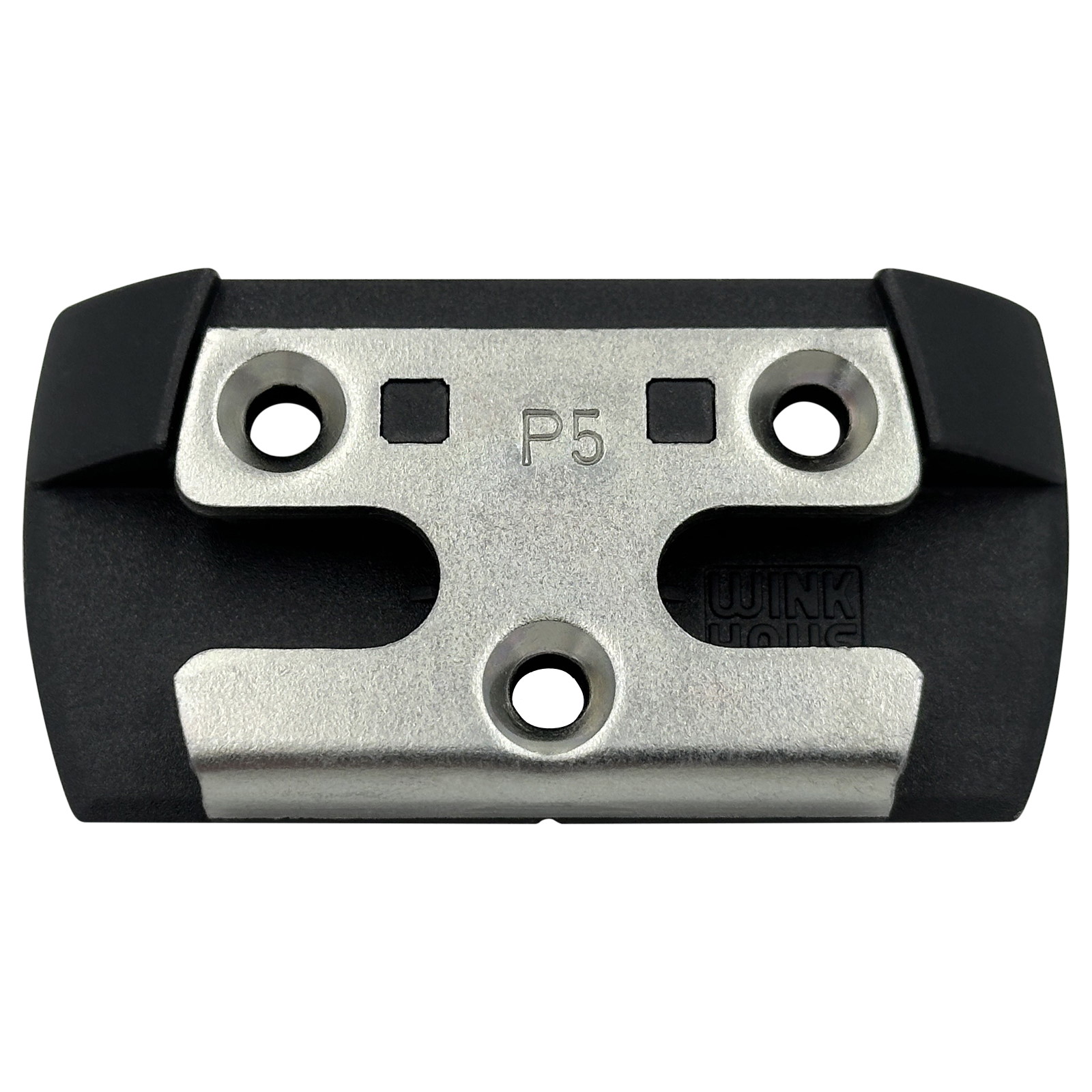

Winkhaus Sicherheitsschließblech SBS.K.161 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 3 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: ALUPLAST – Energeto, Ideal 4000 – 8000 Herstellernummer Winkhaus: 2861672 Gravur auf der Rückseite: S. 161 Hinweis: Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör
Original Winkhaus Balkontürgriff / Ziehgriff in RAL 7016 Anthrazitgrau.
Der Griff wird von außen an Fenstertüren verschraubt, um ein Öffnen / Schließen der Tür zu vereinfachen. Perfekt verwendbar in Kombination mit einem Balkontürschnäpper, der die Tür im geöffnetem Zustand gegen Windstöße geschlossen hält.
Hersteller: WinkhausMaterial: Kunststoff / PVCSchraubenabstand: 48 mmOberfläche: raue Oberfläche, angelehnt an RAL 7016 AnthrazitgrauAbmessungen Breite x Höhe x Tiefe: 55 x 70 x 20 mm
Lieferumfang:- Winkhaus Balkontürgriff in Anthrazitgrau inkl. Abdeckung für die Schrauben- 2 SPAX-Schrauben

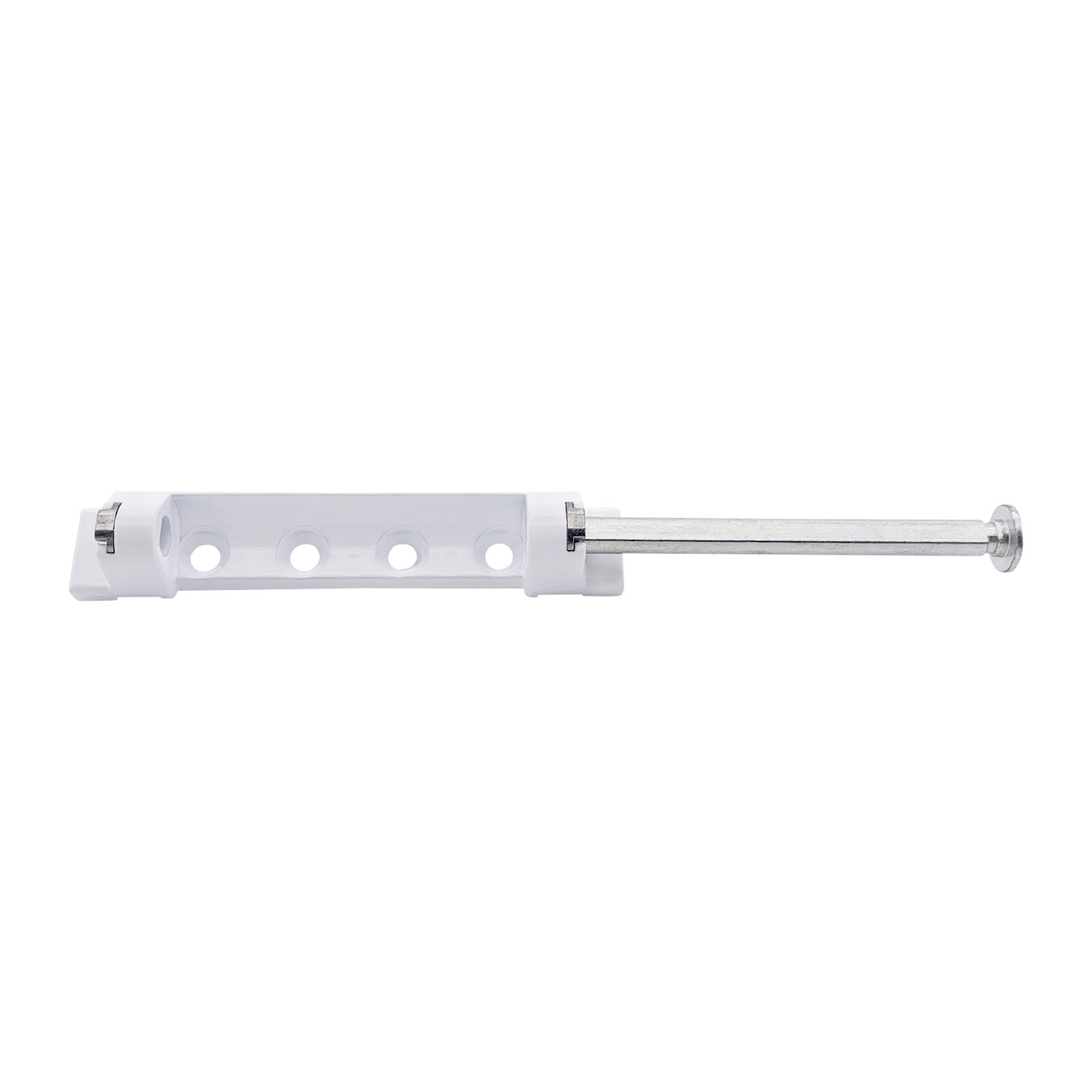

WINKHAUS Scherenlager SWS 3-6 in Weiß - AlternativeProduktinformationen:– Scherenlager SWS mit symmetrischem Bohrbild entsprechend dem Ecklager ESV– Patentierte Scherenlagerstiftsicherung– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)– Mit Verdrehsicherung des Scherenlagerstiftes– Scherenlager-/Ecklagerbohrungen am losen Stück möglich– Scherenlager SWS für Flügelgewichte bis 100 kg– Bohr- und Schraubbilder siehe weitere Abbildung zum Produkt– Weiß (ähnlich RAL 9016)– Gesamtlänge: ca. 89mm– Breite: ca. 15mm– Anzahl der Befestigungslöcher: 4 Stück– Höhe Winkelbandaufnahme: 55mm
Lieferumfang:– Winkhaus Scherenlager SWS 16-6 in weiß (1:1 baugleich mit Winkhaus Scherenlager SWS 3-6)– ScherenlagerbolzenHINWEIS: WIR VERSENDEN ALTERNATIV FÜR DAS SCHERENLAGER SWS 3-6 EIN SCHERENLAGER SWS 16-6 UND BAUEN DIES INTERN AUF EIN SWS 3-6 UM! DIE SCHERENLAGER SIND 1:1 BAUGLEICH UND HABEN KEINEN UNTERSCHIED! Wichtig:Die Scherenlager werden lose geschüttet in einer großen Box angeliefert. Es können daher vereinzelnd minimale Lack-Unebenheiten auftreten.Das Scherenlager SWS 3-6 bzw. 16-6 kann NICHT als Alternative für das Scherenlager SL. KS. 3-6 genommen werden.Das Scherenlager SWB 3-6 ist die Schwere Ausführung des SWS 3-6. Dieses besitzt 2 weitere Bohrlöcher und hat eine erhöhte Tragkraft.
Original WINKHAUS Scherenlagerkappe SWTF in Weiß. Diese Sicherungskappe wird auf das Scherenlager SWTF (siehe Bild) gesetzt. Produktmaße: 66 mm x 17 mm x 16 mm (LxBxH) Lieferumfang: – Scherenlagerkappe SWTF weiß Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung! Das passende Scherenlager finden Sie ebenfalls in unserem Shop.
Original WINKHAUS Flügellager FK 20-6/20 in Weiß Produktinformationen: – rechts und links verwendbar – Höhenverstellung +/- 3 mm – stark belastete Teile aus Stahl – Flügelgewicht max. 100 kg Lieferumfang: – Flügellager FK 20-6/20 in weiß Hinweis: Die Bezeichnung “FK 20 6 20” ist auf der Rückseite (siehe Foto) eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung einige Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

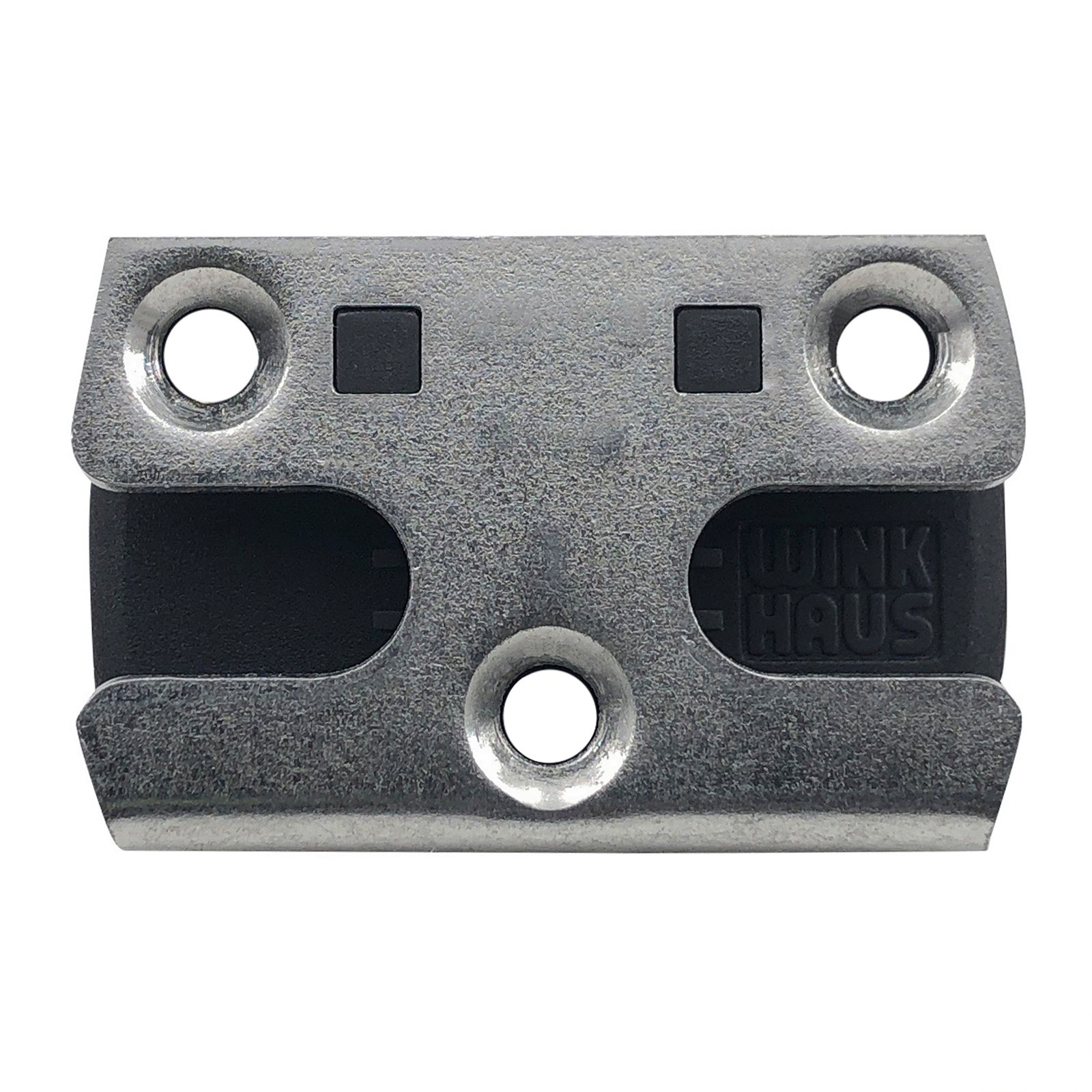

Winkhaus Sicherheitsschließblech SBS.K.152 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 3 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: VEKA – Alphaline, Softline 70 AD/MD, Swingline, Topline AD Herstellernummer Winkhaus: 4990061 Gravur auf der Rückseite: S. 152 Hinweis: Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Abmessungen in der Skizze bzw. die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör
Original Winkhaus Kantenriegel KU4 Baureihe: Pilot Kann alternativ ebenfalls eingesetzt werden für: – Kantenriegel KU11 (baugleich) – Kantenriegel K1 (der KU4 ist deutlich länger, hier müssen Anpassungen vorgenommen werden!!) Maße: 16 x 185 mm, 30° mm Winkel unten. Die Bezeichnung KU4 ist auf der Rückseite eingraviert.

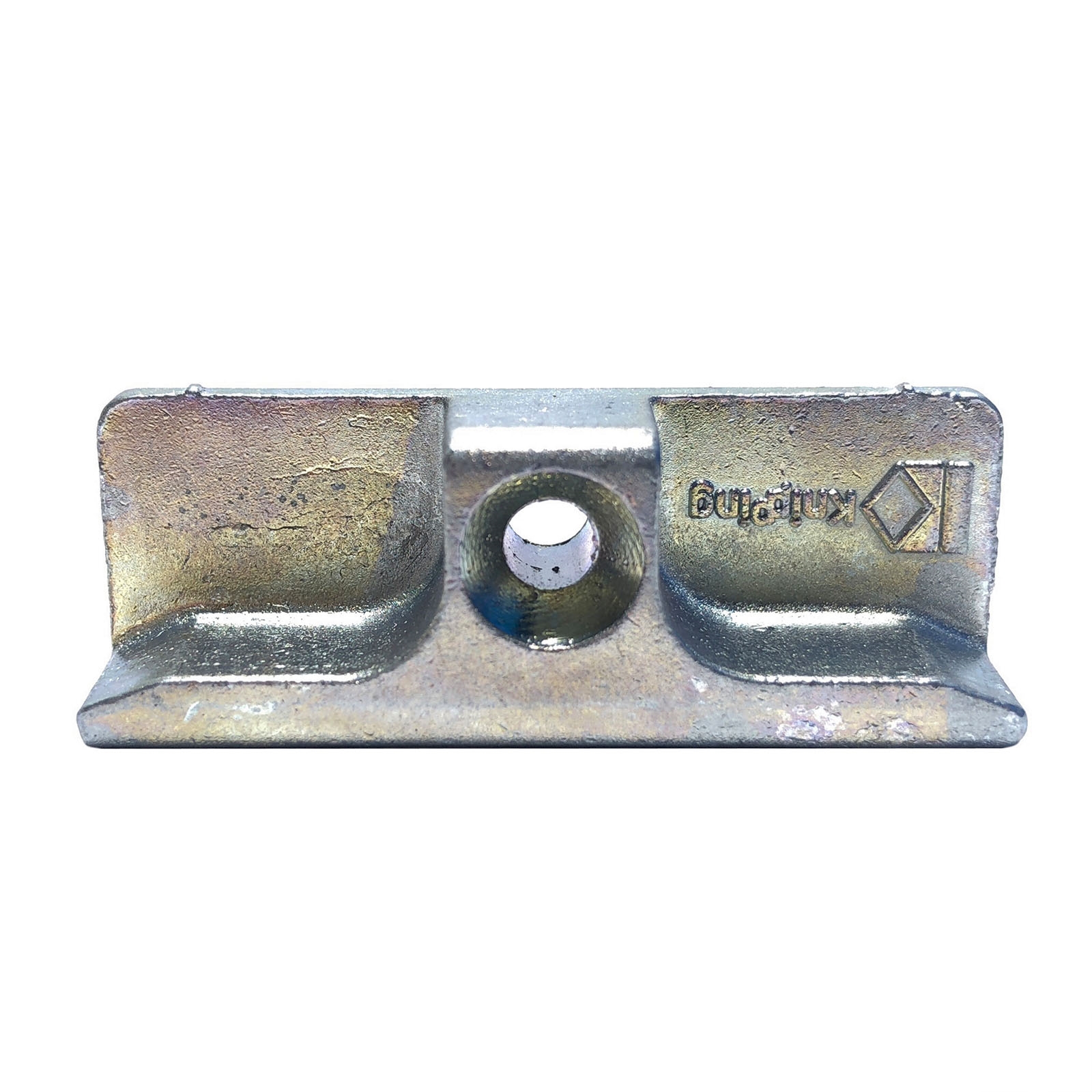

Original WINKHAUS Schließblech WSK 29N
für Knipping Fenster
Produktmaße:
45 x 15,50 x 11,50 mm (LxBxH)
Die Bezeichnung “WSK 29N” ist auf der Rückseite eingraviert. Auf der Vorderseite steht “Knipping”.
Original WINKHAUS Kippschließblech K-SEF 1 Rechts in Silber aus der Beschlagserie autoPilot. Herstellernummer: 2577727 “SICH-KSB K-SEF1 RS SL” Das Kippschließblech wird unten in der Waagerechten eingesetzt und für die Kippfunktion des Fensters oder der Fenstertür benötigt. Immer in Verbindung mit einer Eckumlenkung ER1 WK (mit Pilzkopf) oder ER15 EF (mit Pilzkopf unten, seitlich Rastexzenterbolzen). Dieses Kippschließblech kann für diverse Kippschließbleche K-SEF 1/… eingesetzt werden, da dieses von hinten glatt aufliegt und kein spezifisches Profil vorhanden hat. Gegebenenfalls muss jedoch eigenständig unterfüttert werden (mit Plastikscheiben o.ä.), falls das Kippschließblech nicht zufriedenstellend aufliegt. z.B. kompatibel mit: – K-SEF 1/105 – K-SEF 1/152 – K-SEF 1/119 – K-SEF 1/144 – K-SEF 1/52 – K-SEF 1/60 – K-SEF 1/128 – K-SEF 1/48 – K-SEF 1/61 – K-SEF 1/169 – K-SEF 1/226 – K-SEF 1/92 – K-SEF… Auf der Vorderseite ist die Bezeichnung “RS” für Rechts eingraviert. Lieferumfang: – Winkhaus Kippschließblech K-SEF 1 Rechts in Silber
Winkhaus Kippstück SBK.K.E.4 für Kunststofffenster.
Produktdetails:– rechts und links verwendbar– Material: Zinkdruckguss– Funktion: Zum Ansatz an das Schließblech SBS.K. bei “Kipp vor Dreh”– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm
Verwendung für Profilhersteller:
Deceuninck– Zendow
Gealan– 3000, 6000, 7000, 8000, 9000
KBE (Profine)– 70 AD, 70 MD, 76 AD, 76 MD, 88+, 76 AD, 76 MD
Kömmerling (Profine– 76 AD, 76 MD
Rehau– Geneo, Synego
Roplasto– 7001 AD, 7001 MD
Trocal (Profine)– InnoNova 70 A5 / M5
Herstellernummer Winkhaus: 4935954 “KIPPSTÜCK SBK.K.E.4Gravur auf der Rückseite: SBKE4
Hinweis:Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet.
Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten!

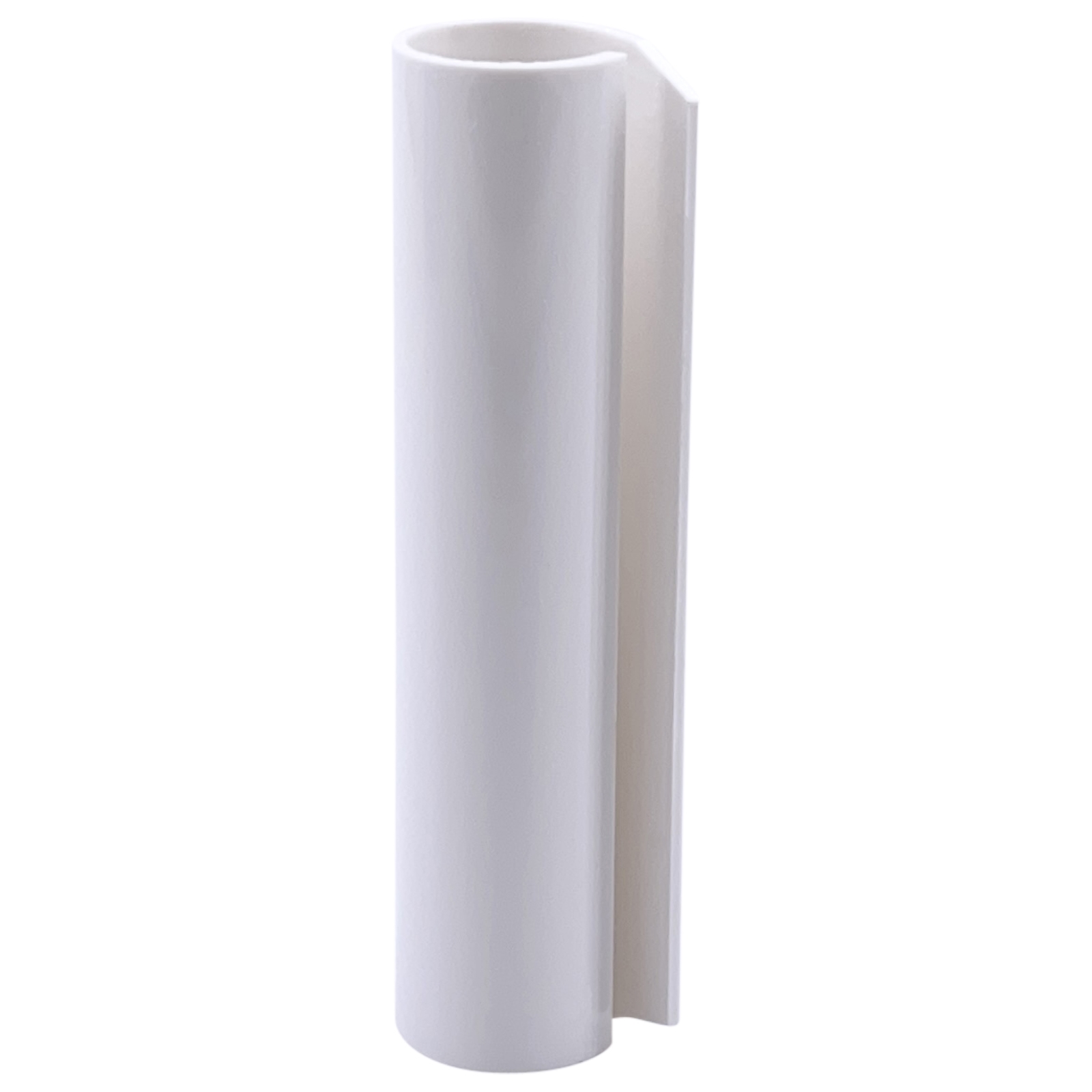

Original WINKHAUS Scherenbandkappe SK in Weiß Herstellernummer: 2845285 “KAPPE K.SK.WS”, Baureihe activPilot Produktbeschreibung: – Schutzkappe für die Scherenbänder der Scheren SK1.., SK2.. Lieferumfang: – Scherenbandkappe SK in Weiß Hinweis: Die Kappe wird einfach auf das Scherenband geschoben. Die Schere muss jedoch frei zugänglich sein (darf nicht im Scherenlager sitzen), da sonst keine Montage der Kappe erfolgen kann.
