Winkhaus activPilot Select

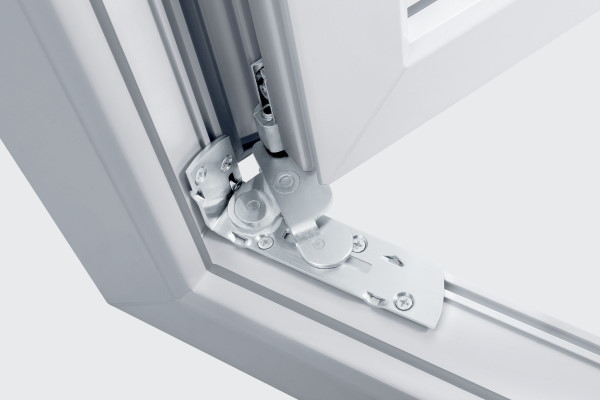

Der vollverdeckte Drehkippbeschlag.
Der vollverdeckte Drehkippbeschlag, bei dem sich der optische Vorteil der Unsichtbarkeit auch für hochgewichtige Fenster – Türen bis zu 150 kg realisieren lässt. Zudem werden die Anforderungen moderner Architektur bei Neubau und Sanierung auch im Hinblick auf die Energieeffizienz erfüllt.
Tipp: Die übrigen Bauteile im Fenster werden durch normale activPilot Concept-Beschläge aufgefüllt.
Winkhaus Ecklager EL.K.SE.. RS
10,95 €*
Original Winkhaus Ecklager EL.K.SE..RS (DIN Rechts) aus der Beschlagserie activPilot Select.Produktbeschreibung:– In Verbindung mit Flügellager FL.SE– Profilbezogen, siehe Gruppe 1, Übersichtstabelle– Nutmittenlage 13 mm– Anpressdruckverstellung +/– 0,8 mm– Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg– Max. Öffnungswinkel 95°– Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.– Erforderliche Falzluft unten waagerecht 12 + 1 mm
Hinweis: Die Ecklager sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (EL.K.SE.152).

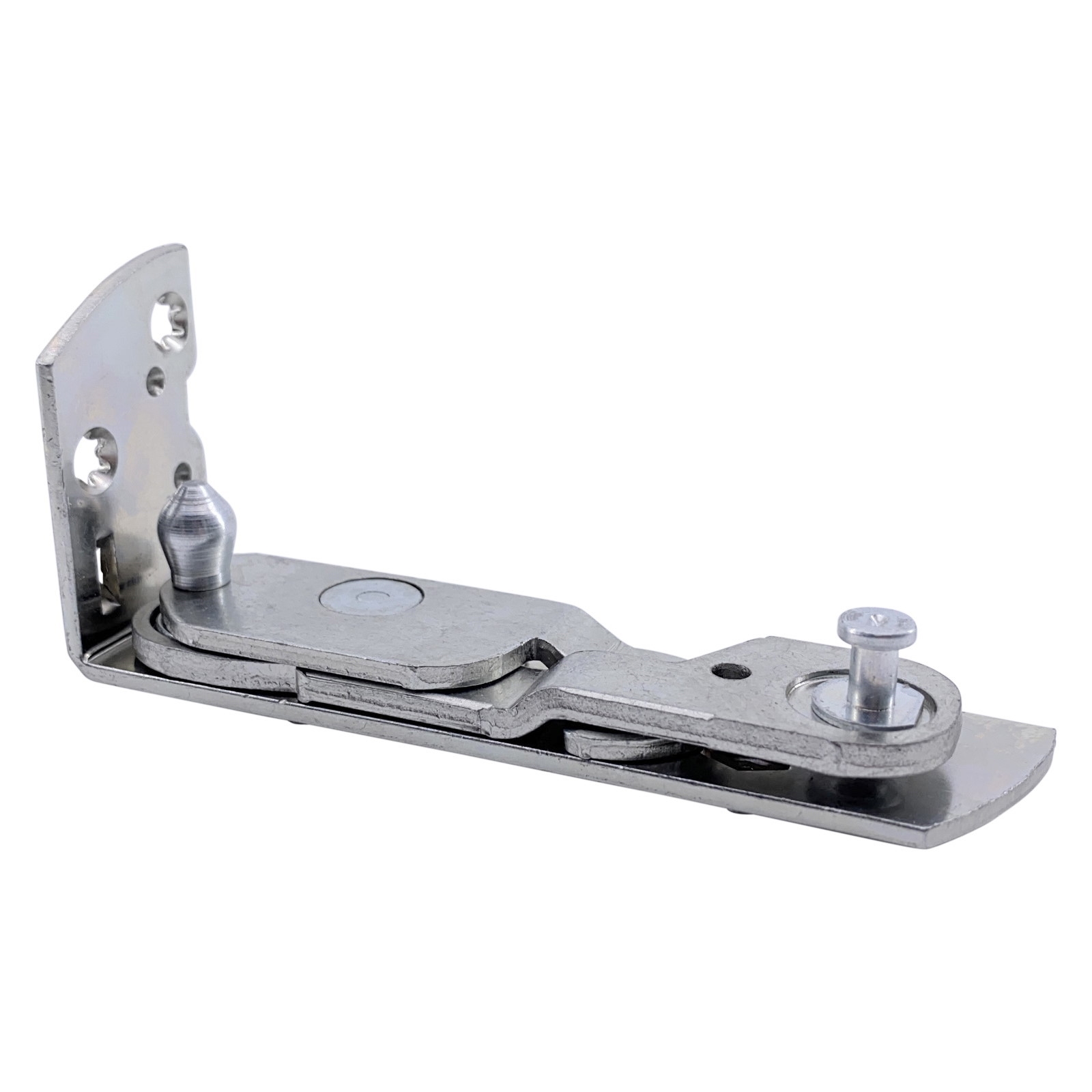

Winkhaus Ecklager EL.K.SE.. LS
10,95 €*
Original Winkhaus Ecklager EL.K.SE..LS (DIN Links) aus der Beschlagserie activPilot Select.Produktbeschreibung:– In Verbindung mit Flügellager FL.SE– Profilbezogen, siehe Gruppe 1, Übersichtstabelle– Nutmittenlage 13 mm– Anpressdruckverstellung +/– 0,8 mm– Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg– Max. Öffnungswinkel 95°– Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.– Erforderliche Falzluft unten waagerecht 12 + 1 mm
Hinweis: Die Ecklager sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (SK.SE.152).
Winkhaus Eckumlenkung E1.SE
4,45 €*
Original Winkhaus Eckumlenkung E1.SE aus der Beschlagserie activPilot Select. Herstellernummer: 4932051 „ECKUML.E1.SE“ Produktbeschreibung: – Verwendung in Kombination mit der Schere SH / SA / SK… SE / SH.IF – Schenkellänge 98,5 mm – Automatische und manuelle Montage möglich – Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt Lieferumfang: – Winkhaus Eckumlenkung E1.SE Hinweis: Die Eckumlenkung E1.SE und E1 sehen nahezu ähnlich aus. Bei der E1.SE ist der zusätzliche Niet auf der Seite ohne Pilzkopf nicht vorhanden, bzw. wurde abgeflacht. Dies ist für die Verwendung bei activPilot Select zwingend erforderlich!
Winkhaus Schere SK.SE..RS
14,95 €*
Original Winkhaus Schere SK.SE..RS (DIN Rechts) aus der Beschlagserie activPilot Select.Herstellernummern:4931884 “SCHERE SK.SE.152.RS”4932611 “SCHERE SK.SE.161.RS”4930373 “SCHERE SK.SE.166.RS”4932601 “SCHERE SK.SE.205.RS”
Produktbeschreibung:- In Verbindung mit Oberschiene OS.SE- Profilbezogen, siehe Übersichtstabelle- Bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- Nur eine Scherengröße- Max. Öffnungswinkel 95°- Kippöffnungsweite ca. 130 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E1.SE- Justierung zum Anheben des Flügels um 2,5 mm, zum Absenken des Flügels um 1,5 mm- Nutmittenlage 13 mm- Falzluft oben waagerecht 12 +1 mm- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.
Hinweis: Die Scheren sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (SK.SE.152).

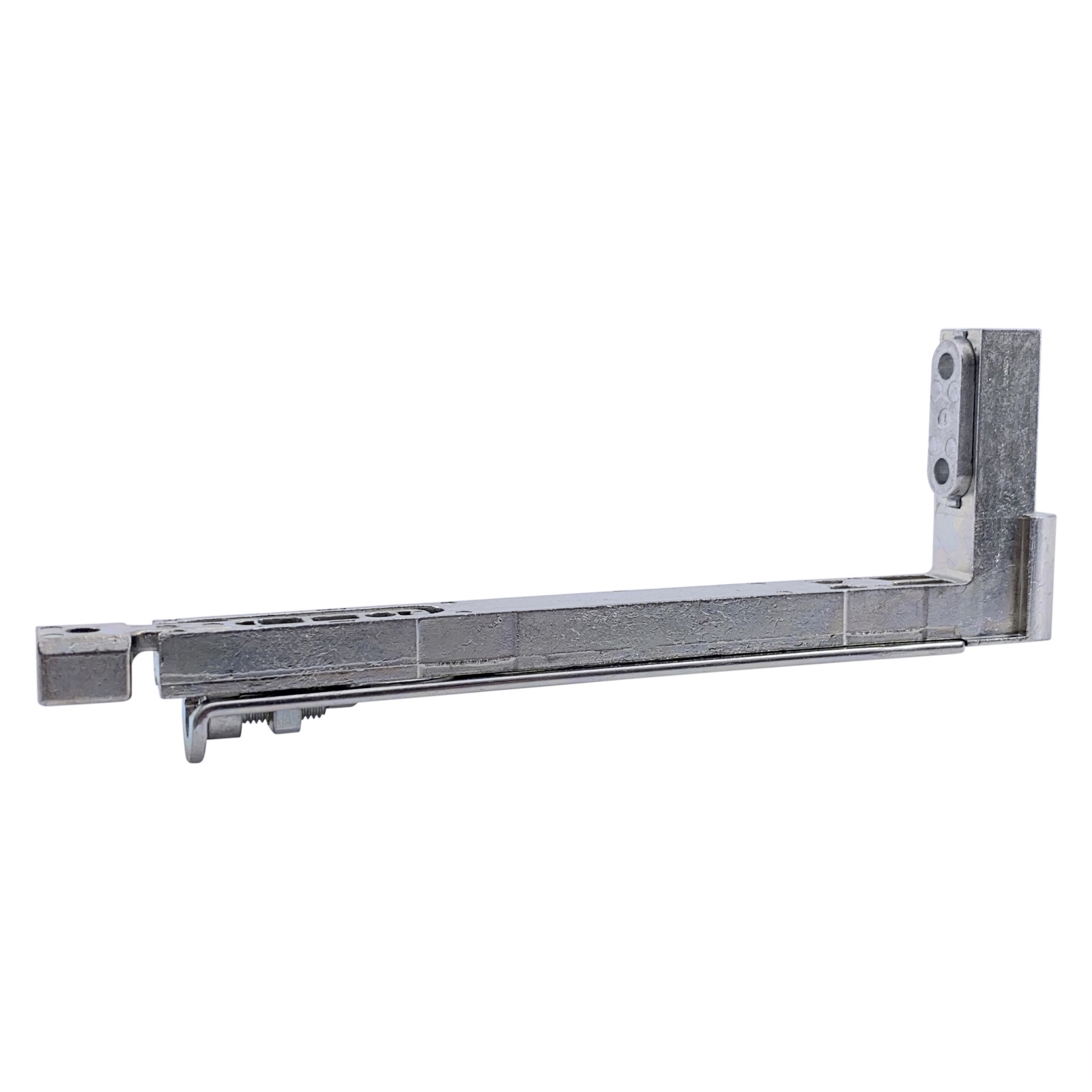

Winkhaus Flügellager FL.SE.1
8,95 €*
Original Winkhaus Flügellager FL.SE.1 aus der Beschlagserie activPilot Select. Herstellernummer: 4988245 „FLÜGELLAG.FL.SE.1“ Produktbeschreibung: – Höhenverstellung + 3 mm / – 2 mm – Seitenverstellung +/-2 mm – Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg – Erforderliche Falzluft unten waagerecht 12 + 1 mm – in Verbindung mit Ecklager EL.SE… Lieferumfang: – Winkhaus Flügellager FL.SE.1
Winkhaus Schere SK.SE..LS
14,95 €*
Original Winkhaus Schere SK.SE..LS (DIN Links) aus der Beschlagserie activPilot Select.Herstellernummern:4931885 “SCHERE SK.SE.152.LS”4932614 “SCHERE SK.SE.161.LS”4930374 “SCHERE SK.SE.166.LS”4932603 “SCHERE SK.SE.205.LS”
Produktbeschreibung:- In Verbindung mit Oberschiene OS.SE- Profilbezogen, siehe Übersichtstabelle- Bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- Nur eine Scherengröße- Max. Öffnungswinkel 95°- Kippöffnungsweite ca. 130 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E1.SE- Justierung zum Anheben des Flügels um 2,5 mm, zum Absenken des Flügels um 1,5 mm- Nutmittenlage 13 mm- Falzluft oben waagerecht 12 +1 mm- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.
Hinweis: Die Scheren sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (SK.SE.152).

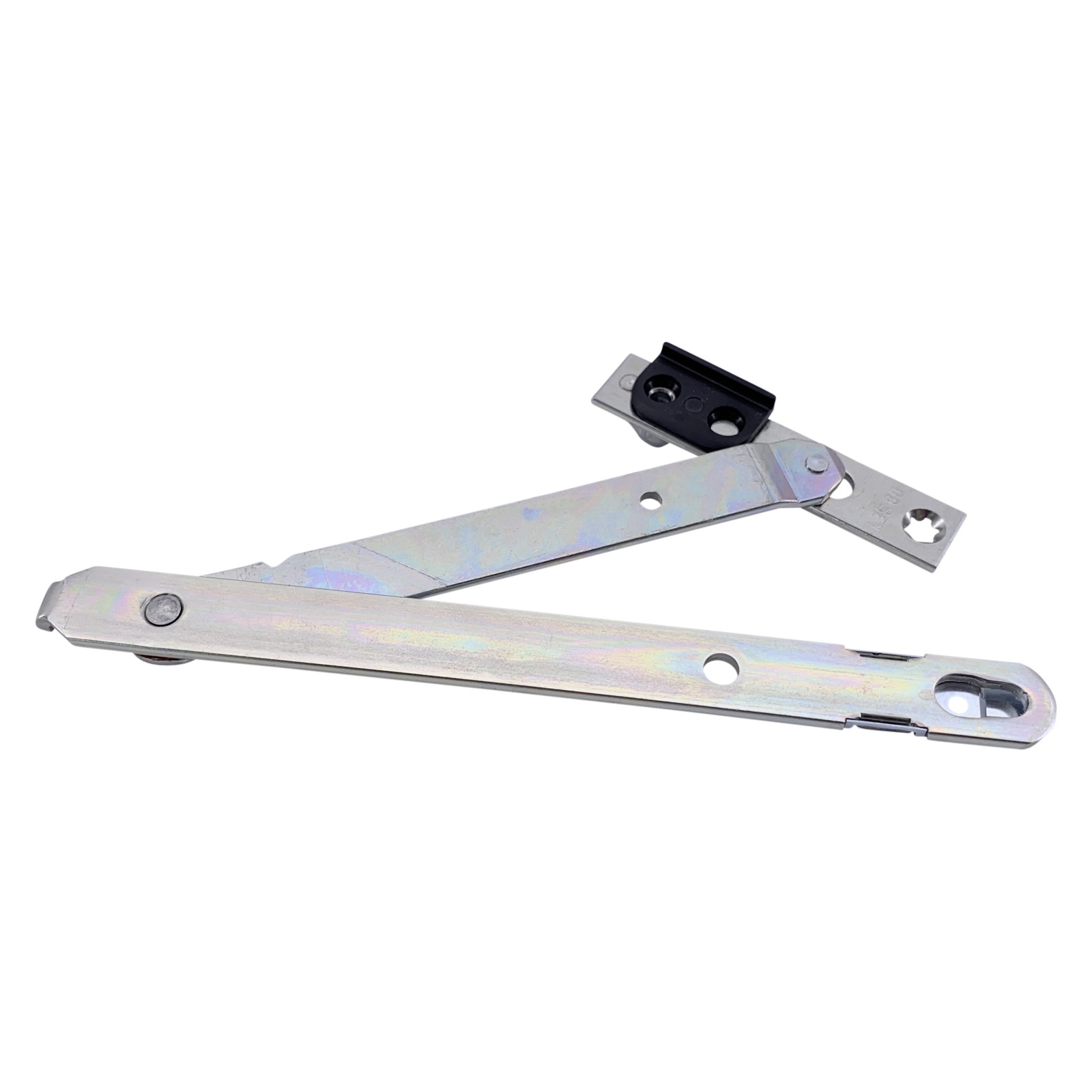

Winkhaus Drehbegrenzer DB.SE.1
8,95 €*
Original Winkhaus Drehbegrenzer DB.SE.1 aus der Beschlagserie activPilot Select.Herstellernummer: 4931390
Produktinformationen:- Zur Verhinderung des seitlichen Überschlagens- In Verbindung mit Rahmenanbindung RA.DB...SE- Anwendungsbereich des Drehbegrenzers siehe Montageanleitung- Rechts und links verwendbar- Falzluft 12 +1 mm- Hinweis: Der Einsatz des Drehbegrenzers ist abhängig von der Einbausituation, der Größe und dem Gewicht des Fensters.- Der Drehbegrenzer ist zwingend erforderlich wenn:- Flügelgewicht > 100 kg und / oder- Flügelfalzbreite > 1250 mm und / oder- Hinweis: Bei Elementen, welche als Durchgang benutzt werden, ist immer ein Drehbegrenzer und die Flügellagerschiene (unabhängig vom Flügelgewicht) einzusetzen.ACHTUNG: NICHT KOMPATIBEL MIT INTERNORM-FENSTERN! DER DREHBEGRENZER BEI INTERNORM IST ÄHNLICH, JEDOCH DEUTLICH KÜRZER. ARTIKELBEZEICHNUNG "Drehbegrenzer DBVV 9-13".

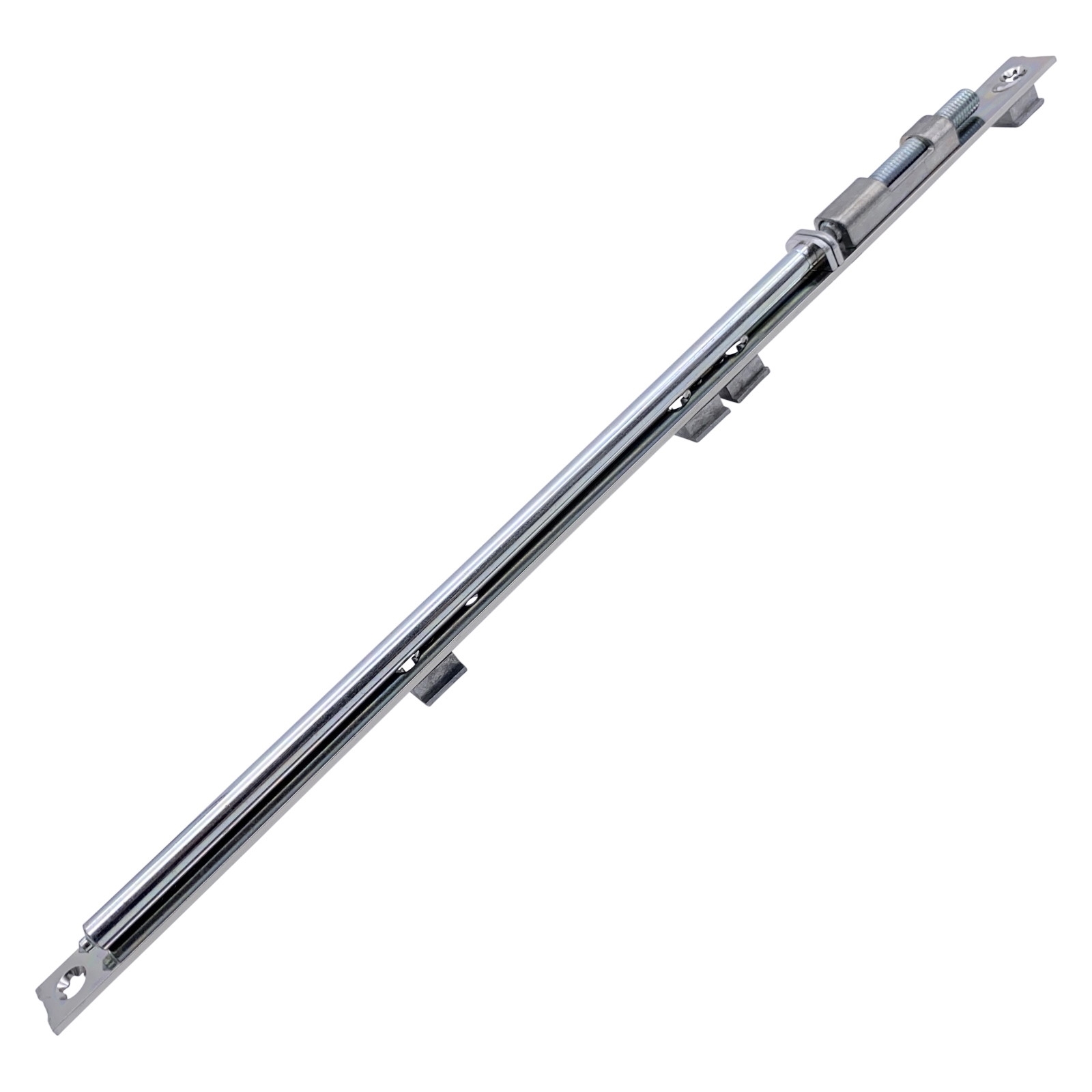

Winkhaus Flügellagerschiene FLS.SE
8,95 €*
Original Winkhaus Flügellagerschiene FLS.SE aus der Beschlagserie activPilot Select. Herstellernummer: 5007865 „FLÜGELLAGERSCHIENE FLS.SE“ Produktbeschreibung: – In Verbindung mit Adapterplatte AP…SE – Höhenverstellung + 3 mm / – 2 mm – Max. Flügelgewicht: 150 kg – Hinweis: Bei Elementen, welche als Durchgang benutzt werden, ist immer ein Drehbegrenzer und die Flügellagerschiene (unabhängig vom Flügelgewicht) einzusetzen. Bitte beachten: – Wird die Flügellagerschiene FLS.SE verwendet, so ist die Verstellschraube für die Höhenverstellung vor dem Einhängen des Flügels aus dem Flügellager zu entfernen. Lieferumfang: – Winkhaus Flügellagerschiene FLS.SE
Winkhaus Oberschiene OS.SE.800
6,49 €*
Original Winkhaus Oberschiene OS.SE.800 aus der Beschlagserie Winkhaus activPilot Select Herstellernummer: 4934244 “OBERSCH.OS.SE.800” Produktinformationen: – In Verbindung mit den Scheren S… .SE / SH.IF / SK.IF – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – In der Beschlagnut klemmbar – Rechts und links verwendbar – Mittenfixierung serienmäßig Anwendungsbereich: 550 – 800 mm Flügelfalzbreite (FFB) Lieferumfang: – Winkhaus Oberschiene OS.SE.800 (nur kompatibel mit activPilot Select!) Hinweis: Die abweichende Bezeichnung “OS.V-OS.VV.800” ist auf der Oberschiene eingraviert.
Winkhaus Oberschiene OS.SE.1250-1
10,95 €*
Original Winkhaus Oberschiene OS.SE.1250-1 aus der Beschlagserie Winkhaus activPilot Select Herstellernummer: 4934246 “OBERSCH.OS.SE.1250-1” Produktinformationen: – In Verbindung mit den Scheren S… .SE / SH.IF / SK.IF – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – In der Beschlagnut klemmbar – Rechts und links verwendbar – Mittenfixierung serienmäßig – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen Anwendungsbereich: 1000 – 1250 mm Flügelfalzbreite (FFB) Lieferumfang: – Winkhaus Oberschiene OS.SE.1250-1 (nur kompatibel mit activPilot Select!) Hinweis: Die abweichende Bezeichnung “OS.V-OS.VV.1250-1” ist auf der Oberschiene eingraviert.
Winkhaus Oberschiene OS.SE.1025-1
9,95 €*
Original Winkhaus Oberschiene OS.SE.1025-1 aus der Beschlagserie Winkhaus activPilot Select Herstellernummer: 4934245 “OBERSCH.OS.SE.1025-1” Produktinformationen: – In Verbindung mit den Scheren S… .SE / SH.IF / SK.IF – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – In der Beschlagnut klemmbar – Rechts und links verwendbar – Mittenfixierung serienmäßig – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen Anwendungsbereich: 775 – 1025 mm Flügelfalzbreite (FFB) Lieferumfang: – Winkhaus Oberschiene OS.SE.1025-1 (nur kompatibel mit activPilot Select!) Hinweis: Die abweichende Bezeichnung “OS.V-OS.VV.1025-1” ist auf der Oberschiene eingraviert.

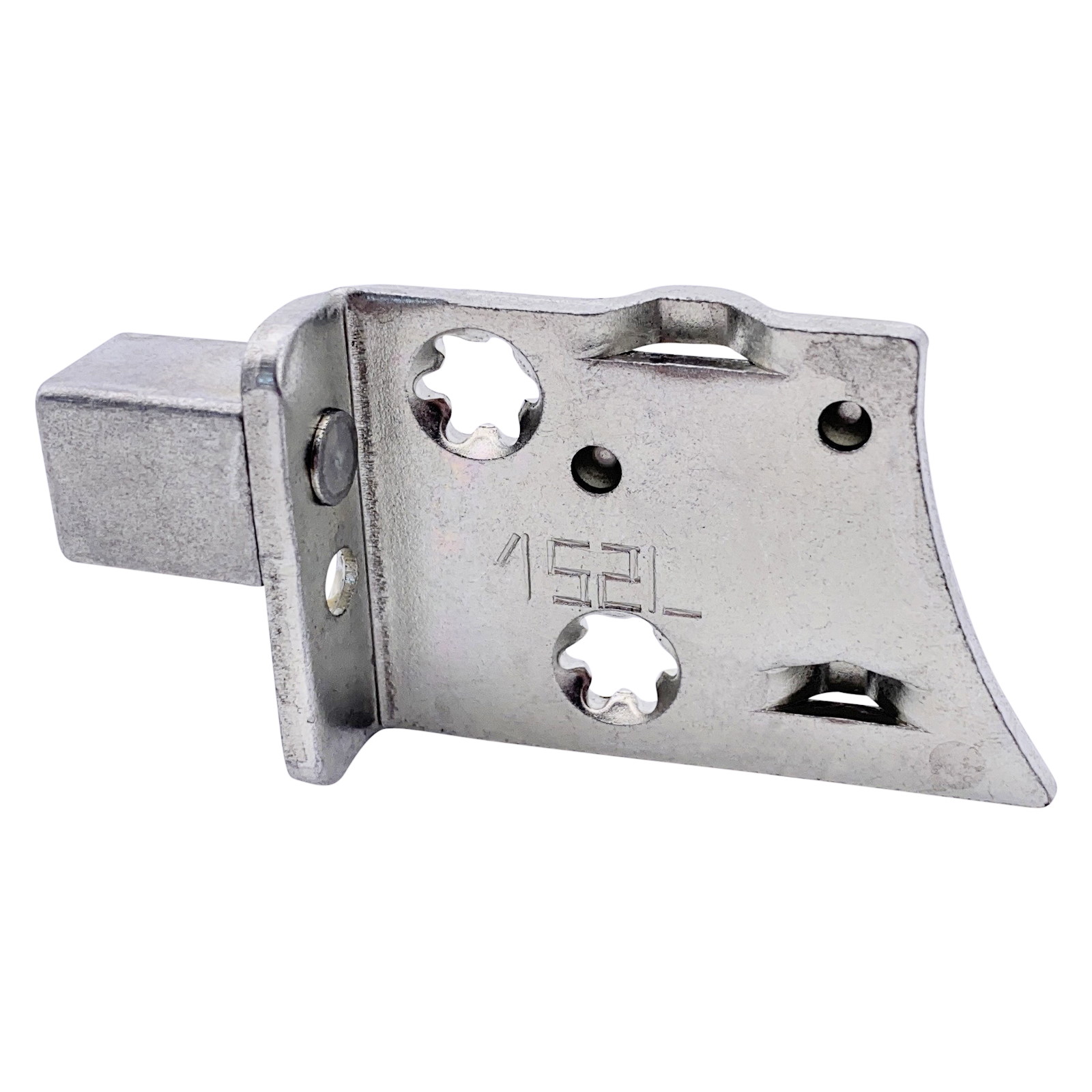

Winkhaus Adapterplatte AP.K.SE.152.LS
18,95 €*
Original Winkhaus Adapterplatte AP.K.SE.152.LS (DIN LS) aus der Beschlagserie activPilot SelectHerstellernummer: 4932742 "ADAPTERPLATTE AP.K.SE.152.LS"Produktbeschreibung:- Zur Aufnahme der Flügellagerschiene FLS.SE- Montage oberhalb des Ecklagers EL...SE- Profilbezogen: VEKA Profil- Max. Flügelgewicht in Verbindung mit der Flügellagerschiene FLS.SE beträgt 150 kg- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.- Bohrbilder siehe Katalog Gruppe 15, Einbauzeichnungen B-6-2- Nutmittenlage 13 mm
Die Bezeichnung "152L" ist eingraviert.

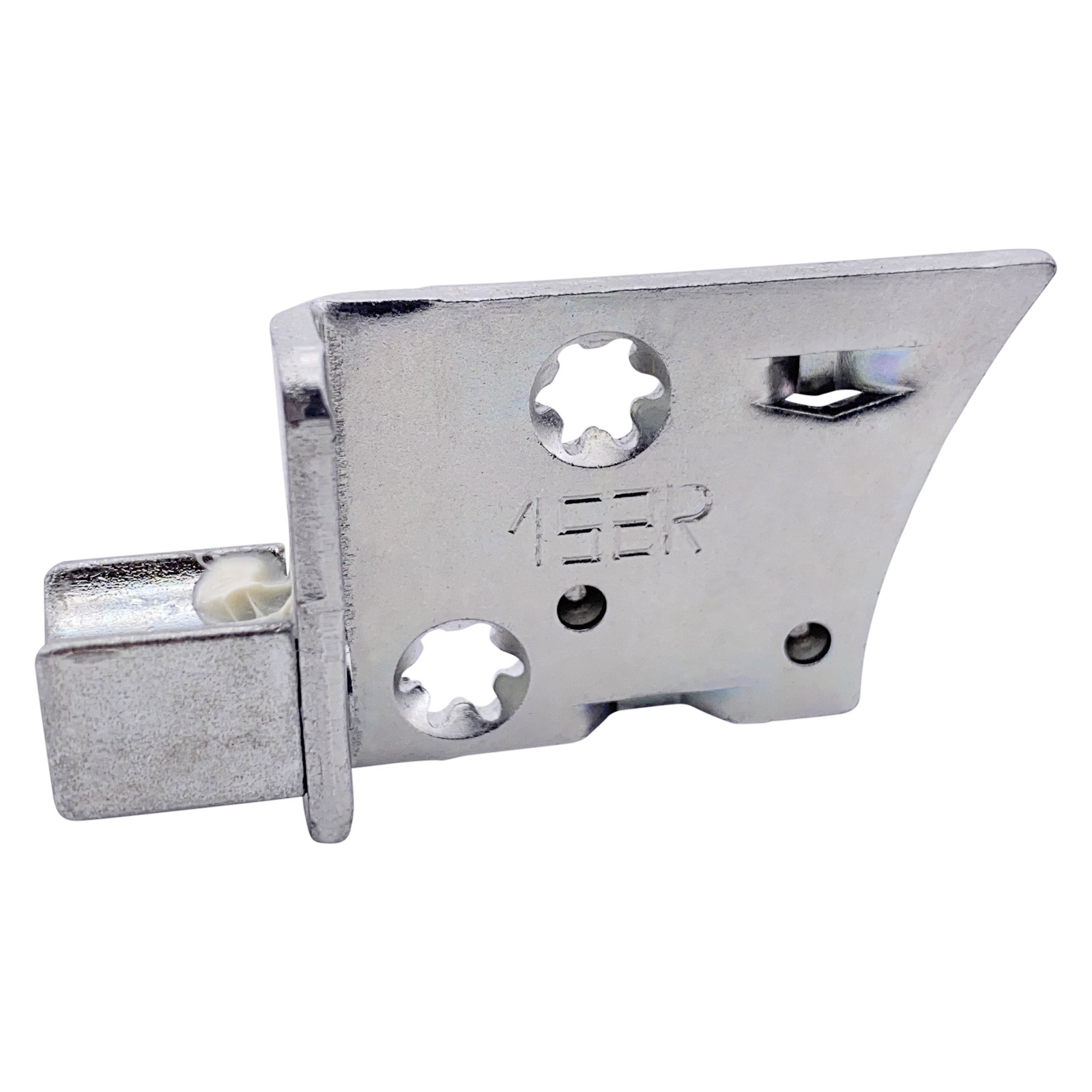

Winkhaus Adapterplatte AP.K.SE.152.RS
18,95 €*
Original Winkhaus Adapterplatte AP.K.SE.152.RS (DIN RS) aus der Beschlagserie activPilot SelectHerstellernummer: 4932733 "ADAPTERPLATTE AP.K.SE.152.RS"
Produktbeschreibung:- Zur Aufnahme der Flügellagerschiene FLS.SE- Montage oberhalb des Ecklagers EL...SE- Profilbezogen: VEKA Profil- Max. Flügelgewicht in Verbindung mit der Flügellagerschiene FLS.SE beträgt 150 kg- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.- Bohrbilder siehe Katalog Gruppe 15, Einbauzeichnungen B-6-2- Nutmittenlage 13 mm
Die Bezeichnung "152R" ist eingraviert.

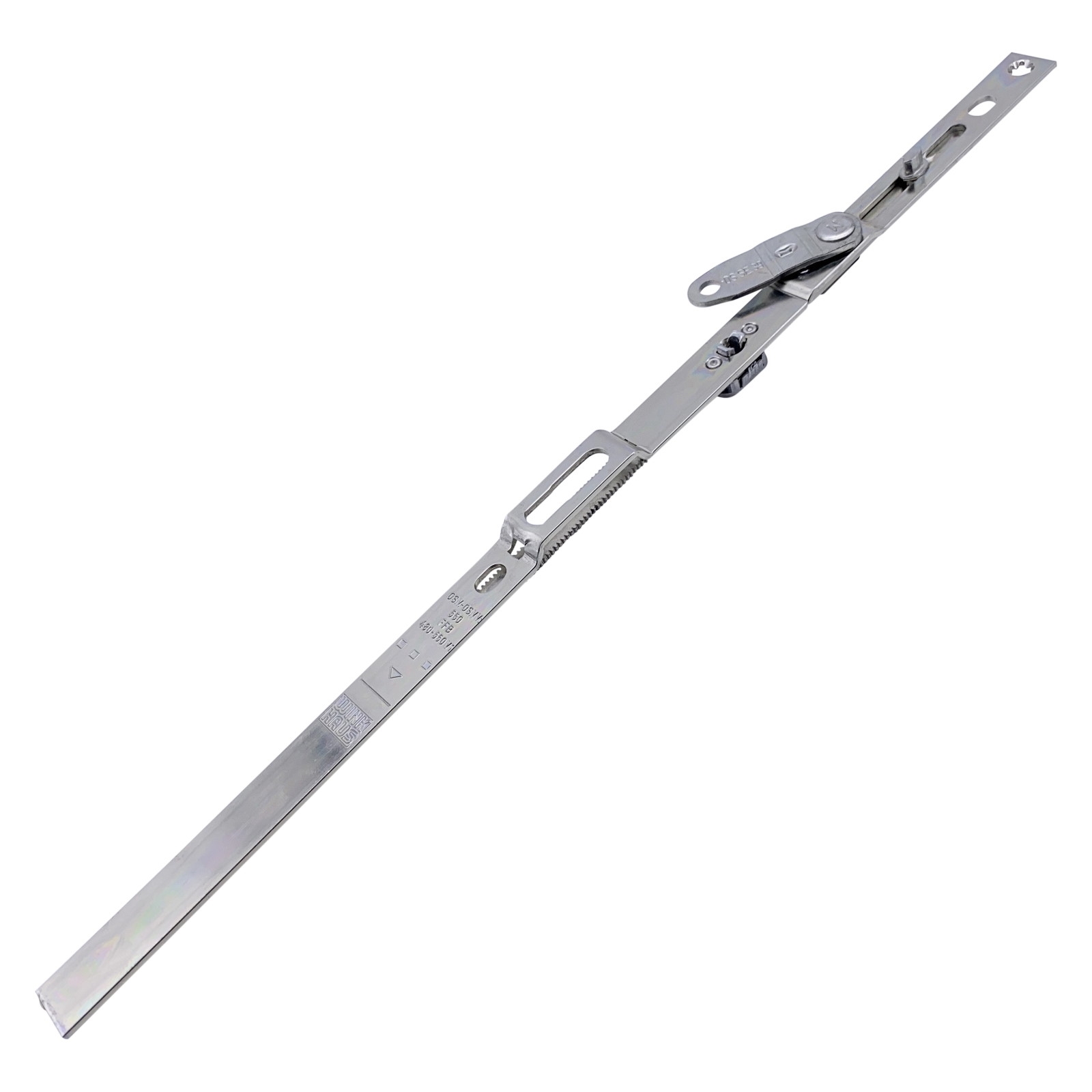

Winkhaus Oberschiene OS.SE.550
5,95 €*
Original Winkhaus Oberschiene OS.SE.550 aus der Beschlagserie Winkhaus activPilot Select Herstellernummer: 4934243 “OBERSCH.OS.SE.550” Produktinformationen: – In Verbindung mit den Scheren S… .SE / SH.IF / SK.IF – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – In der Beschlagnut klemmbar – Rechts und links verwendbar – Mittenfixierung serienmäßig Anwendungsbereich: 480 – 550 mm Flügelfalzbreite (FFB) Lieferumfang: – Winkhaus Oberschiene OS.SE.550 (nur kompatibel mit activPilot Select!) Hinweis: Die abweichende Bezeichnung “OS.V-OS.VV.550” ist auf der Oberschiene eingraviert.

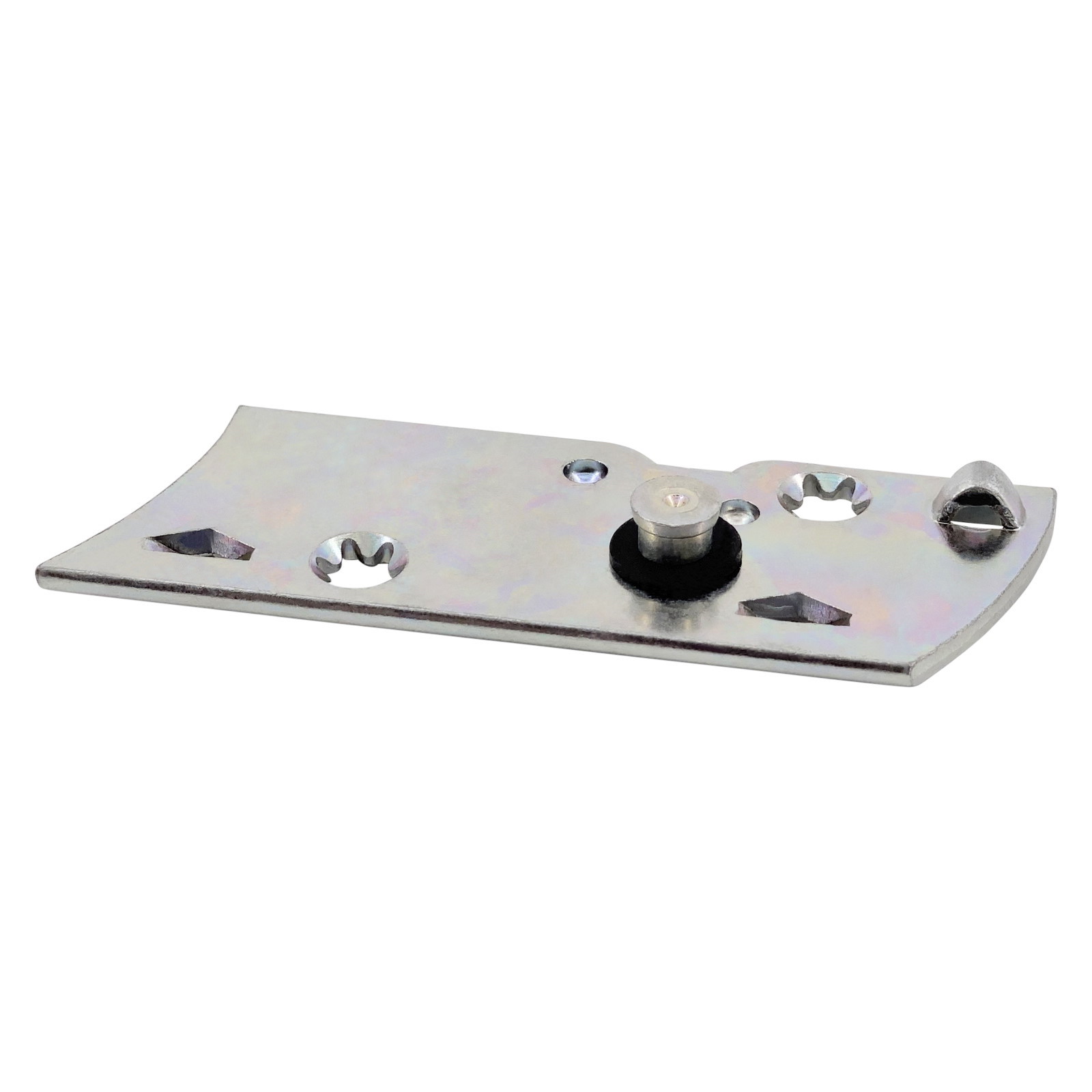

Winkhaus Rahmenanbindung DB.K.SE..LS
4,95 €*
Original Winkhaus Rahmenanbindung DB.K.SE.. LS (DIN Links) aus der Beschlagserie activPilot Select für verdecktliegende Beschläge.
Anwendungsbereiche:Die Rahmenanbindung wird immer in Verbindung mit dem Drehbegrenzer DB.SE.1 montiert und wird in folgenden Anwendungsfällen benötigt:
- GewichtsbedingtWenn der Flügel ein Gewicht von 100 kg überschreitet, muss eine Flügellagerschiene FLS.SE, sowie ein Drehbegrenzer DB.SE.1 verwendet werden. Damit wird das zulässige Flügelgewicht auf max. 150 kg erhöht.
- LaibungsbedingtSobald die Laibungstiefe einen Wert von 120 mm unterschreitet, ist ein Drehbegrenzer DB.SE.1 zu verwenden, um das Mauerwerk und den Flügel vor einer Kollision zu schützen.
- DimensionsbedingtWenn die Flügelfalzbreite (FFB) breiter als 1250 mm ist, muss ein Drehbegrenzer DB.SE.1 verwendet werden.
- Fall DurchgangIst das Element ein Durchgang, so ist eine Flügellagerschiene FLS.SE sowie ein Drehbegrenzer DB.SE.1 zu verwenden. Damit ist gleichzeitig ein Flügelgewicht von 150 kg zulässig.
Produktdetails:Bauteiltyp: Rahmenteil DrehbegrenzerFensterwerkstoff: KunststoffFalzluft: 12 mmBauteiltiefe: 29 mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendHinweis:Die Rahmenanbindungen sind profilabängig und sehe bis auf wenige Unterschiede nahezu identisch aus. Teilweise sind passende Gravuren, z.B. "152R" für DB.K.SE.152.RS eindeutig, teilweise sind aber auch falsche Gravuren wie "161L" eingraviert und zusätzlich unter der Rahmenanbindung Plastikformteile montiert, welche dann ein anderes Profil bilden.Im Fall der Fälle empfehlen wir immer ein Schließblech im Rahmen zu demontieren, wo z.B. die Bezeichnungen "A 166" oder "S 166" auf der Rückseite eingraviert sind. Anhand dieser Nummer lässt sich zu 100 % ableiten, dass es eine Rahmenanbindung DB.K.SE.166.. wäre.

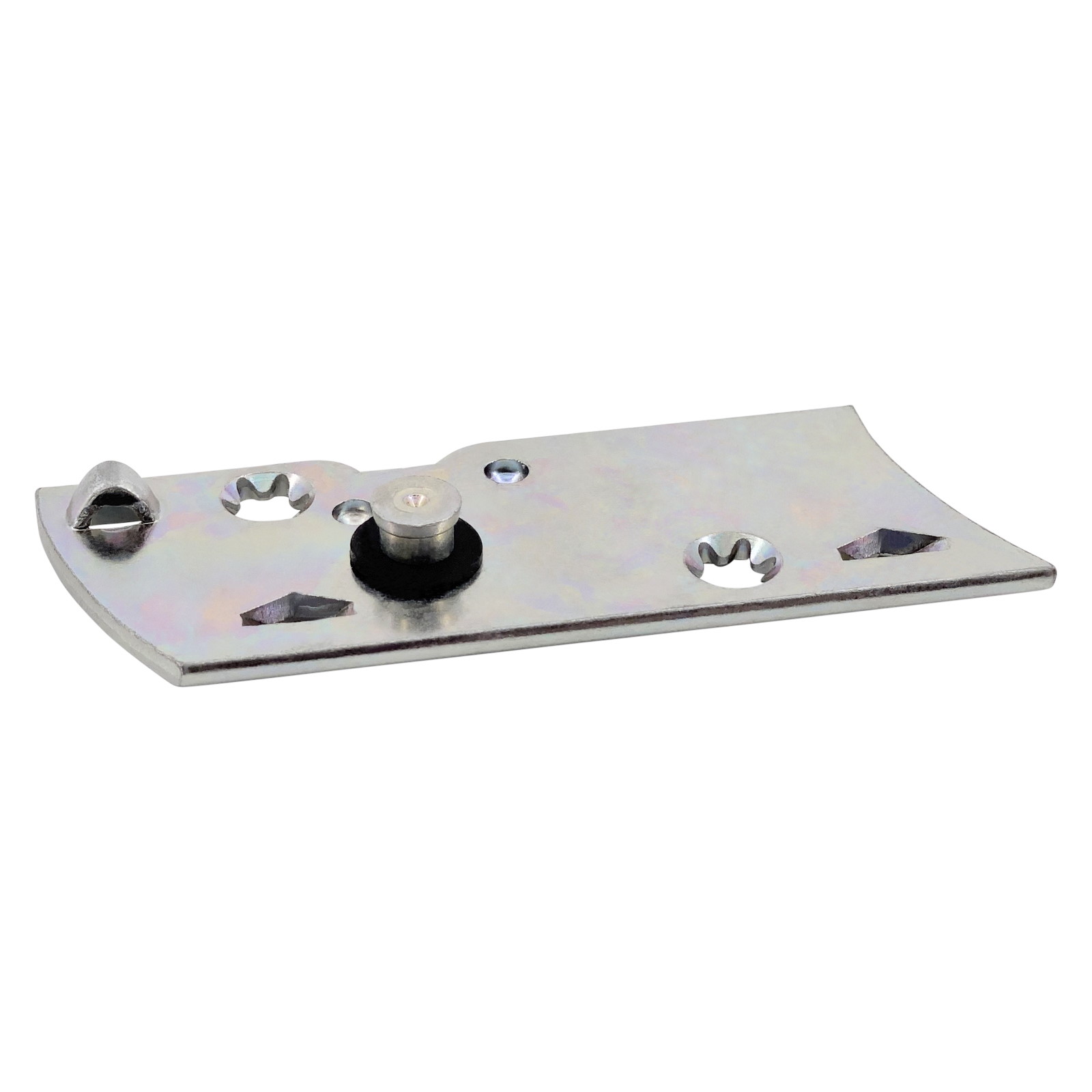

Winkhaus Rahmenanbindung DB.K.SE..RS
4,95 €*
Original Winkhaus Rahmenanbindung DB.K.SE.. RS (DIN Rechts) aus der Beschlagserie activPilot Select für verdecktliegende Beschläge.
Anwendungsbereiche:Die Rahmenanbindung wird immer in Verbindung mit dem Drehbegrenzer DB.SE.1 montiert und wird in folgenden Anwendungsfällen benötigt:
- GewichtsbedingtWenn der Flügel ein Gewicht von 100 kg überschreitet, muss eine Flügellagerschiene FLS.SE, sowie ein Drehbegrenzer DB.SE.1 verwendet werden. Damit wird das zulässige Flügelgewicht auf max. 150 kg erhöht.
- LaibungsbedingtSobald die Laibungstiefe einen Wert von 120 mm unterschreitet, ist ein Drehbegrenzer DB.SE.1 zu verwenden, um das Mauerwerk und den Flügel vor einer Kollision zu schützen.
- DimensionsbedingtWenn die Flügelfalzbreite (FFB) breiter als 1250 mm ist, muss ein Drehbegrenzer DB.SE.1 verwendet werden.
- Fall DurchgangIst das Element ein Durchgang, so ist eine Flügellagerschiene FLS.SE sowie ein Drehbegrenzer DB.SE.1 zu verwenden. Damit ist gleichzeitig ein Flügelgewicht von 150 kg zulässig.
Produktdetails:Bauteiltyp: Rahmenteil DrehbegrenzerFensterwerkstoff: KunststoffFalzluft: 12 mmBauteiltiefe: 29 mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendHinweis:Die Rahmenanbindungen sind profilabängig und sehe bis auf wenige Unterschiede nahezu identisch aus. Teilweise sind passende Gravuren, z.B. "152R" für DB.K.SE.152.RS eindeutig, teilweise sind aber auch falsche Gravuren wie "161L" eingraviert und zusätzlich unter der Rahmenanbindung Plastikformteile montiert, welche dann ein anderes Profil bilden.Im Fall der Fälle empfehlen wir immer ein Schließblech im Rahmen zu demontieren, wo z.B. die Bezeichnungen "A 166" oder "S 166" auf der Rückseite eingraviert sind. Anhand dieser Nummer lässt sich zu 100 % ableiten, dass es eine Rahmenanbindung DB.K.SE.166.. wäre.
