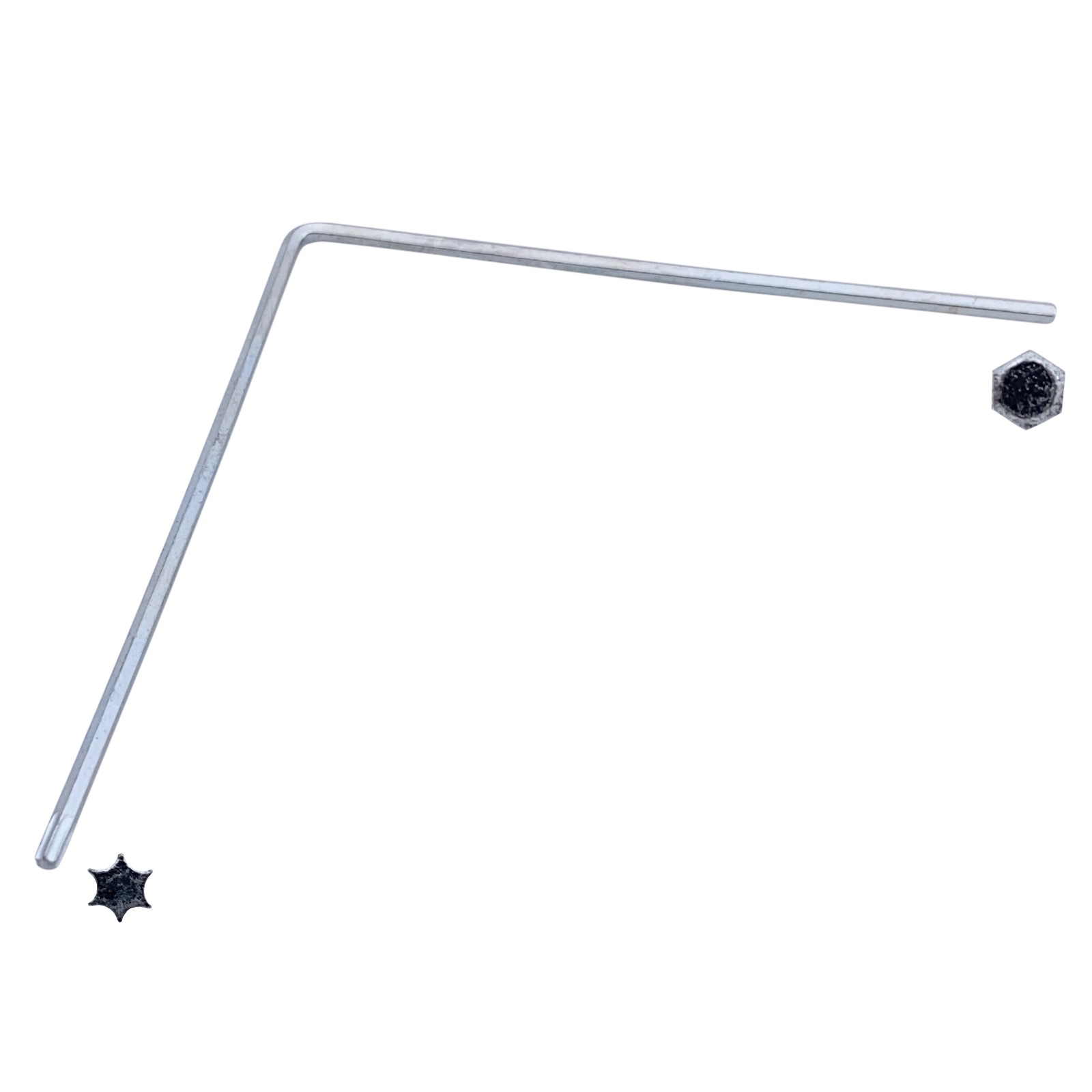

Original Winkhaus Justierschlüssel SW 2,5/2,5 T10Herstellernummer: 1469644Mit dem Justierwerkzeug können einige Bauteile des Fensterbeschlages nachgestellt werden, um immer ein leichtgängiges Fenster zu gewährleisten.Auf der einen Seite befindet sich ein T10-Torx Schraubendreher, auf der anderen Seite ein Sechskant mit 2,5 mm.Es können z.B. folgende Teile justiert / eingestellt werden:- Regulieren des Anpressdrucks zwischen Flügel und Rahmen (±1,2 mm) beim Flügellager mittels 2,5 mm Sechskantschlüssel- Höhenverstellung (±3 mm) für Flügelauflauf. Bei jedem Einstellen der Beschläge ist auch die Höheneinstellung des DFE/TFE mittels 2,5 mm Sechskant zu überprüfen.

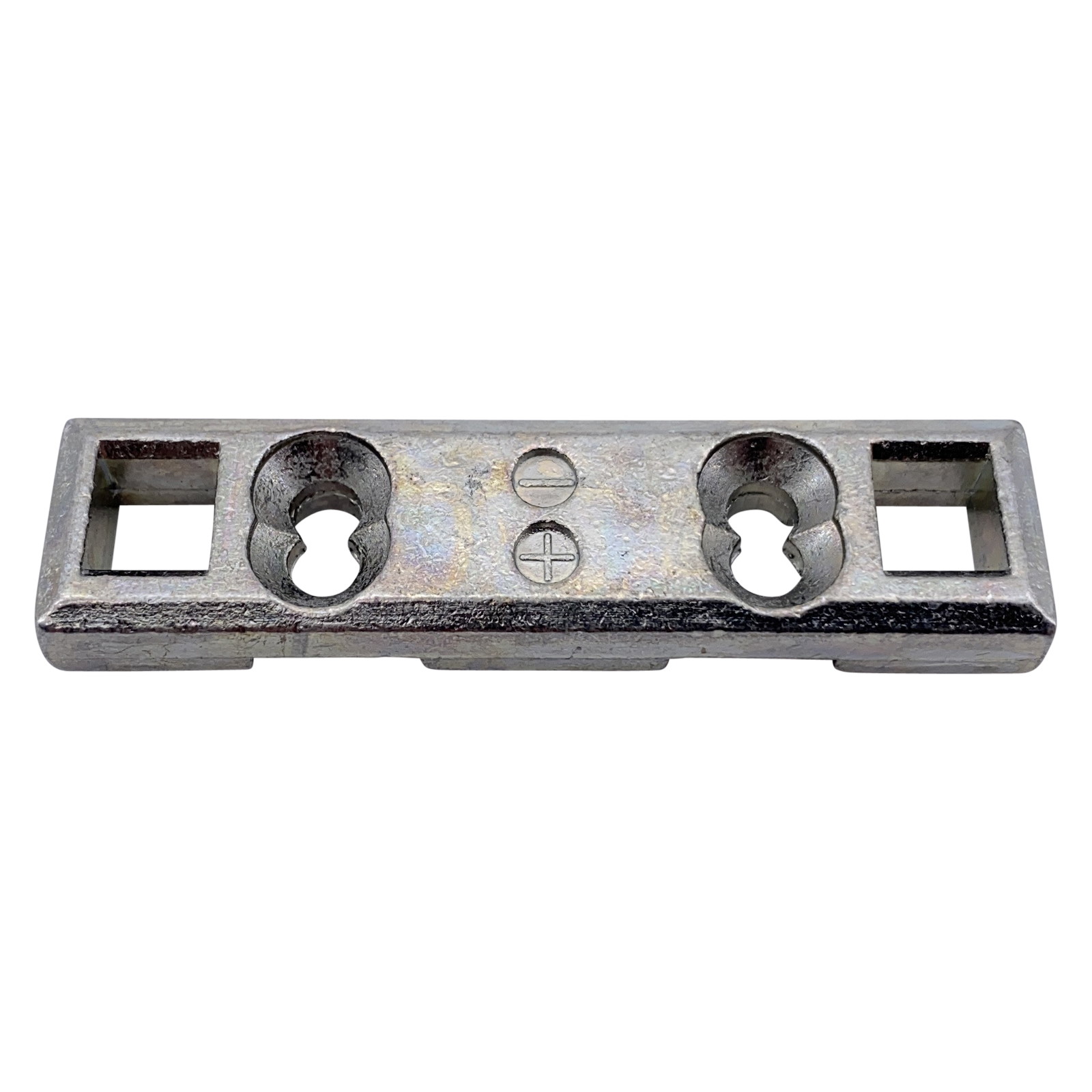

Original Winkhaus Schließauflauf V SL (silber)Herstellernummer: 2316447 Informationen:Schließaufläufe sind Rahmenteile in welche die Kantenriegel einriegeln. Spezifikation:Bauteiltyp: SchließauflaufSchließauflauf: Typ UniversalFensterwerkstoff: HolzNutmittenlage: 13 mmFalzluft: 12 mmBauteiltiefe: 15 mmAnpressdruckverstellung: jaFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendBauteilhöhe Auflauf: 7 mmBauteillänge: 60 mmSchraubachse 1: 5.7 mm

Original Winkhaus Schließauflauf SA SL (silber)Herstellernummer: 1895985Schließaufläufe sind Rahmenteile in welche die Kantenriegel einriegeln. Spezifikation:Bauteiltyp: SchließauflaufSchließauflauf: Typ UniversalFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlNutmittenlage: 13 mmFalzluft: 12 mmHolzrahmennut: Eurofalz, Euronut 6/8,Euronut: 7/8Bauteiltiefe: 17.5 mmAnpressdruckverstellung: jaFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendBauteilhöhe Auflauf: 7 mmBauteillänge: 75 mmSchraubachse: 1 11.5 mm Profilsysteme:Profilhersteller: Internova, KBE (Profine), Kömmerling (Profine), LB.Profile, Trocal (Profine), Reynaers, RoplastoProfilsystem: Internova 6000, 70 AD (KBE), 70 MD (KBE), 88 + (KBE), 76 AD (KBE), 76 MD (KBE), 76 AD, 76 MD, 70 AD, PAD, PMD, PCD, MasterLine 8, 7001 AD, 7001 MD, 6002 AD, 6002 MD, 76 AD (Trocal), 76 MD (Trocal), InnoNova 2000 (Trocal), 88+ (Trocal), InnoNova A5 (Trocal), InnoNova M5 (Trocal)

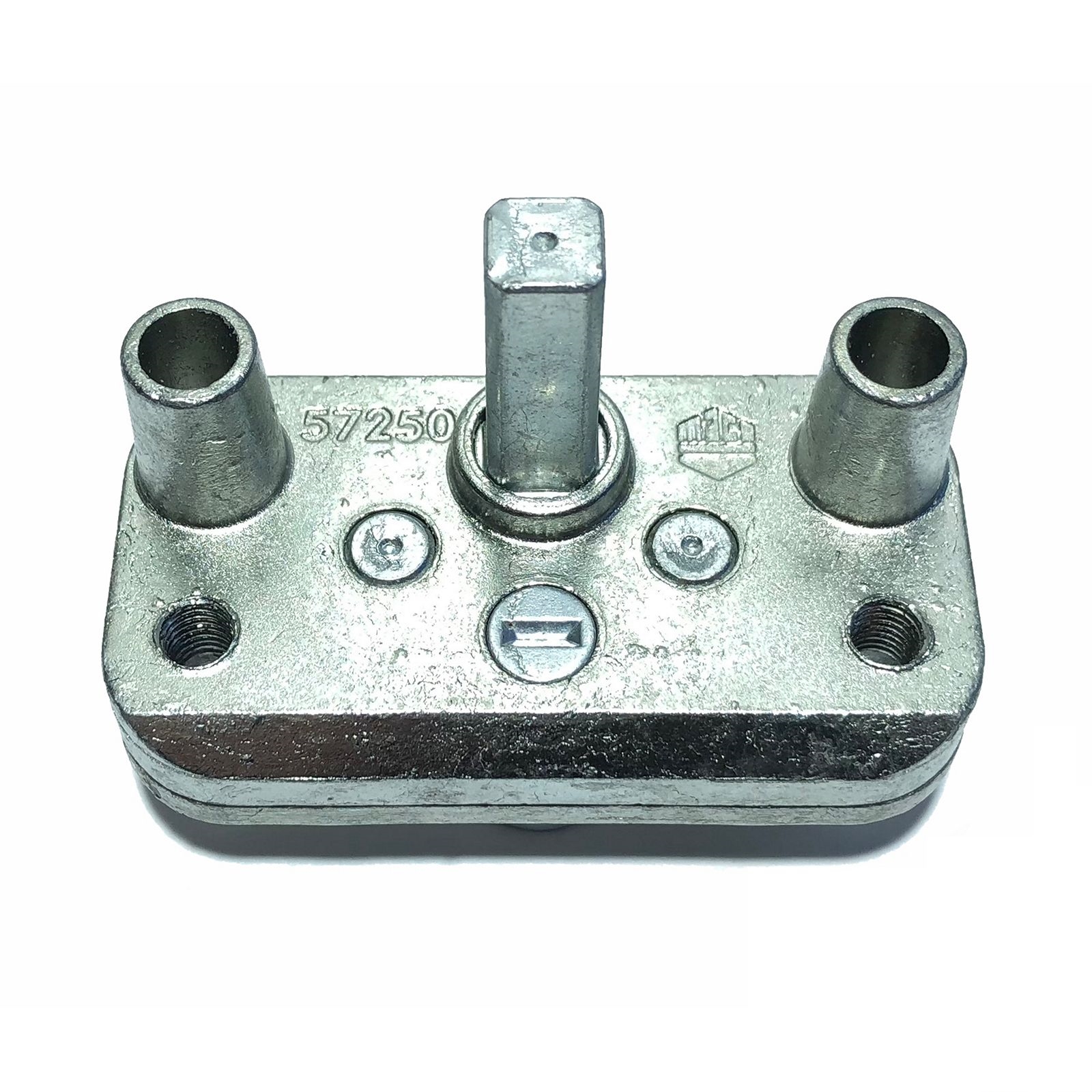

Original Winkhaus KF-Schlagleistengetriebe -6/20-13-12-57250   Produktmaße: 55 x 29 x 40 mm   Auf der einen Seite sind 57250 und das "MACO" Logo eingraviert.

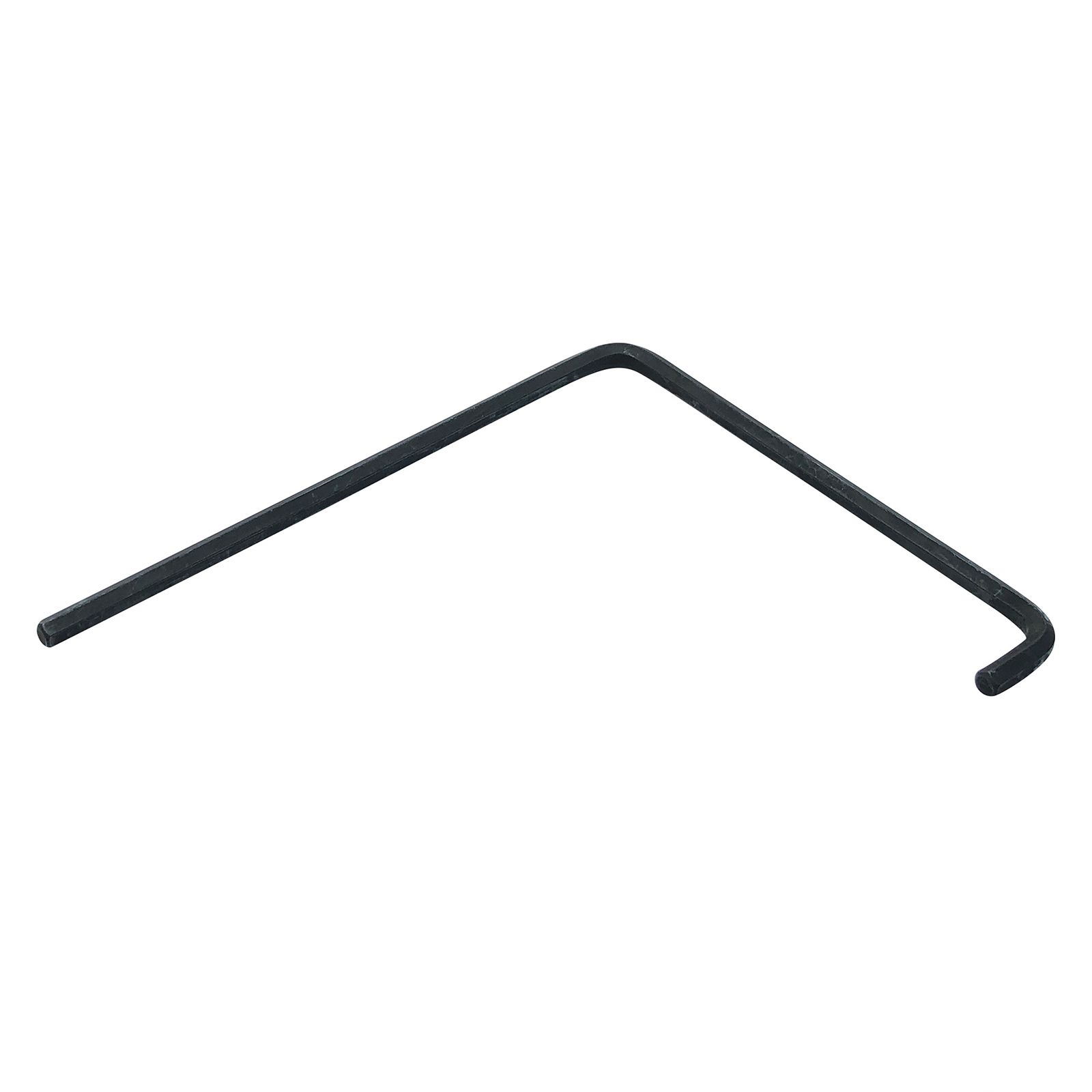

Original Winkhaus Justierschlüssel 4 mm   Produktbeschreibung: – Mit diesem Justierschlüssel können diverse Scheren, Ecklager und Flügellager von Winkhaus eingestellt werden (Pilot, autoPilot, activPilot,..), wo ein Innensechskant von 4 mm verwendet wurde.   Lieferumfang: – Winkhaus Justierschlüssel 4 mm in Schwarz

Winkhaus Stulpplatte R aus der Beschlagserien autoPilot / activPilot. Herstellernummer: 1934201 “STULPPLATTE R SL”   Produktmerkmale: – Zur Verbindung einer Eckumlenkung mit einem abzulängenden Bauteil, z. B. Getriebe-, Oberschiene – Abzulängendes Bauteil kann gerade abgetrennt werden   Auf der Stulpplatte ist die Bezeichnung “autoPilot” eingraviert.

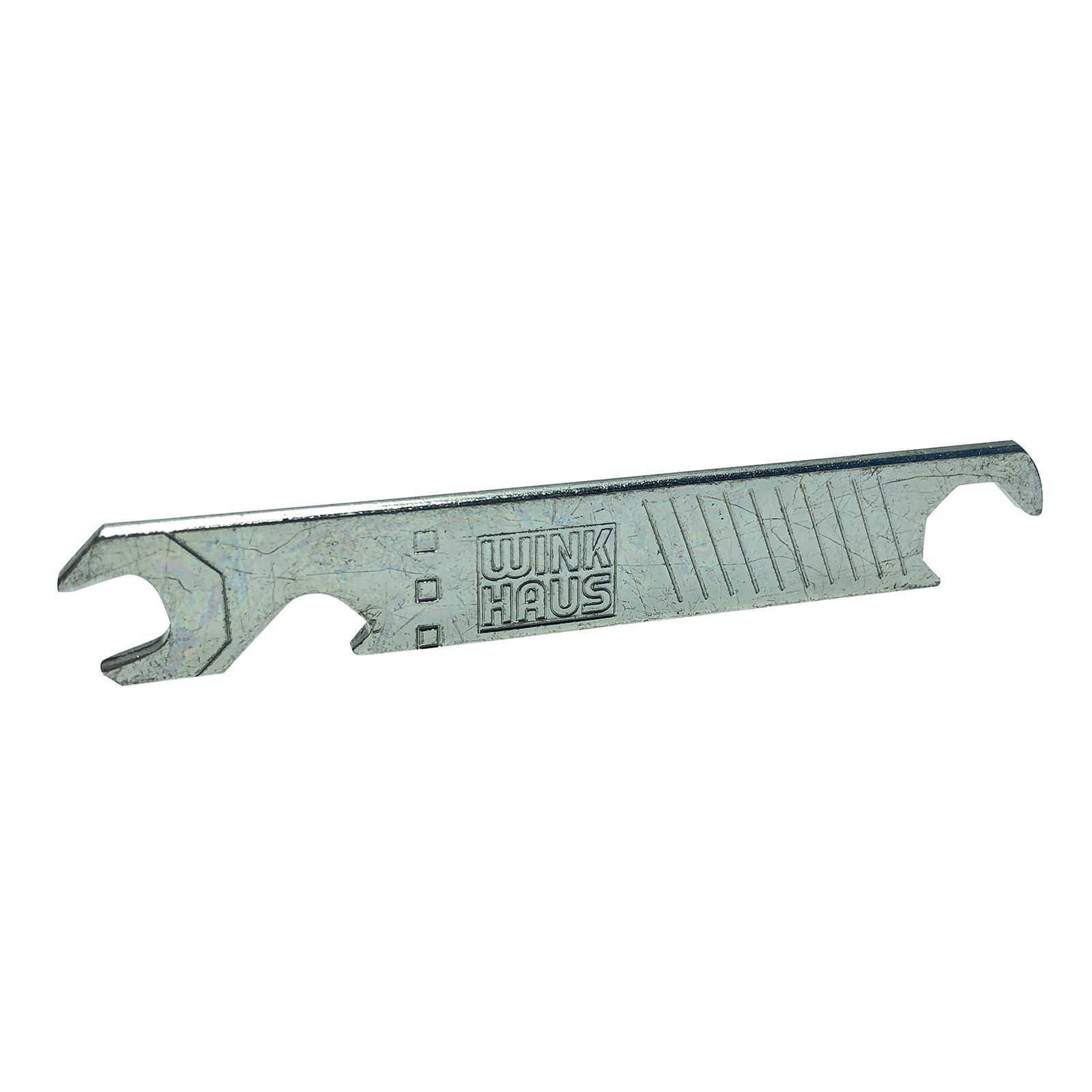

Original Winkhaus Verstellschlüssel HV-11 Produktbeschreibung: – Verstell-/Justierschlüssel zur Regulierung des Anpressdrucks zwischen Flügel und Rahmen (±0,8 mm) durch Verdrehen des Achtkantbolzens (Pilzkopfschließzapfen)   Lieferumfang: Verstellschlüssel HV-11 in Silber

Original Winkhaus Ziehgriff Stiftzieher Montageschlüssel Herstellerbezeichnung: STIFTZIEHER SW | Herstellernummer: 1992742 mit Hartplastik-Ummantelung für Langlebigkeit   Funktionen: – Stiftzieher auf der einen Seite – Ziehgriff auf der anderen Seite

Original Winkhaus Positionierhilfe LE.SB.N aus der Beschlagserie activPilot. Herstellernummer: 5039041 “POSITIONIERHILFE LE.SB.N” Produktbeschreibung: – Lehre zur Positionierung der activPilot Schließteile am Rahmen – Für PVC- und Holzfenster – Rechts und links verwendbar – Für Nutmittenlage 9 und 13 mm – Im Bereich der Nach- / Umrüstung für Standard- und Sicherheitsfenster sowie Sonderfensterformate – Einsetzbar bei allen gängigen SBA und SBS Schließteilen – Erforderliches Werkzeug: Bleistift zur Markierung der Montageposition Setzen der Rahmenteile: – Das Fenster in die Drehstellung bringen – Positionierhilfe auf den Verschlusspunkt schieben (Je nach Anzahl der Verschlusspunkte können auch mehrere Positionierhilfen gleichzeitig an einem Fenster verwendet werden). – Den Fenstergriff in der Drehstellung belassen und den Flügel in dem Rahmen drehen, bis die Flügeldichtung am Rahmen anliegt. – Die Markierung am Rahmen mit einem Bleistift vornehmen. (Dazu ist die Innenseite der Positionierhilfe in Verschlussrichtung der Rahmenteile zu verwenden). – Schließteil positionieren und verschrauben. (Bleistiftmarkierung bündig mit Außenkante Schließteil!) – Je nach Anzahl der Verschlusspunkte den Vorgang mehrmals wiederholen – Getriebeseite unten: Markierung an beiden Seiten vornehmen und jeweils auf jede Seite ein SBS setzen
