Original WINKHAUS Flügellager FK-F 20-6/20 in Weiß aus der Beschlagserie activPilot und autoPilot.Herstellernummer: 1568896 "FLÜGELLAGER FK-F 20-6/20 WS"Produktinformationen:– Verwendung in Kombination mit Ecklager ESV… oder ESVW…, NICHT kompatibel mit Ecklager EL.K...– rechts und links verwendbar– Höhenverstellung +/- 3 mm– stark beanspruchte Teile aus Stahl– Flügelgewicht max. 100 kg– Integrierte DrehhemmungLieferumfang:– Flügellager FK-F 20-6/20 in weißHinweis:Die Bezeichnung “FK-F 20-6/20” ist auf der Rückseite (siehe Foto) eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

Winkhaus Reparatur-Komplettset für Kunststofffenster in Weiß Mit diesem Reparatur-Komplettset erneuerst du die wichtigsten Verschleißteile der Bandseite an Kunststofffenstern in einem Schritt. Das Set ist für Winkhaus autoPilot (ca. 1996–2006) und activPilot (ab 2006) geeignet und kombiniert Scherenlager (oben), Ecklager (unten, rahmenseitig) und Flügellager (unten, flügelseitig) inklusive passender Abdeckkappen und Schrauben. Ideal, wenn der Flügel abgesackt ist, unten schleift, beim Kippen ruckt oder die Bedienung insgesamt hakelig geworden ist. Der Vorteil gegenüber dem Austausch einzelner Teile: Wenn alle relevanten Lagerpunkte erneuert werden, arbeitet die Bandseite wieder sauber zusammen. Das reduziert Folgeschäden, erleichtert die spätere Feinjustage und sorgt häufig für einen deutlich ruhigeren Lauf. Wann ist das Reparaturset sinnvoll? Der Flügel hängt sichtbar ab oder schleift unten am Rahmen. Die Kippfunktion läuft ruckelig oder knackt im oberen Eck. Im Bandbereich ist Spiel spürbar oder Teile sind korrodiert/ausgeschlagen. Du möchtest die Bandseite einmal „richtig“ instand setzen, statt nur nachzustellen. Lieferumfang Ecklager ESV 6-3-16 (unteres Band) inklusive Ecklagerkappe Flügellager FK-F 20-6/20 (flügelseitig unten) inklusive Flügellagerkappe Scherenlager, universell (oben, rahmenseitig) inklusive Scherenlagerstift, Scherenlagerkappe und Scherenbandkappe Schraubenset (10x Würth Fensterbauschrauben 4,1 x 35 mm) für die Montage Montageanleitung: Austausch aller Set-Bauteile (Scherenlager, Ecklager, Flügellager) Diese Anleitung unterstützt beim Austausch der typischen Bandseiten-Bauteile im Reparatur-Komplettset für Kunststofffenster. Reparaturarbeiten sollten aus Sicherheitsgründen idealerweise zu zweit durchgeführt werden, da Fensterflügel schwer sein können. Kurzüberblick: So läuft der Austausch am saubersten ab Vorbereitung und Sicherheit (Werkzeug, Flügel sichern, Arbeitsbereich freihalten) Scherenlager oben demontieren und ersetzen Ecklager (rahmenseitig unten) ersetzen Flügellager (flügelseitig unten) ersetzen Flügel wieder einhängen, Kappen montieren, Funktionscheck und ggf. Nachstellung Vorbereitung und Sicherheit Idealerweise zu zweit arbeiten und den Flügel gegen Entgegenkommen sichern. Wind/Durchzug vermeiden: Offene Flügel gegen Zuschlagen sichern. Arbeitsbereich freihalten: Stolperstellen entfernen, Flügel sicher ablegen können. Keine Gewalt anwenden: Wenn etwas klemmt, zuerst Einbaulage/Passung prüfen. Empfohlenes Werkzeug (allgemein): passender Schraubendreher/Bit für Stulpschrauben, kleiner Durchschlag/Drift für Stifte/Bolzen, ggf. Zange zum kontrollierten Ziehen, sauberes Tuch zum Reinigen der Auflageflächen. Anleitung im Detail (aufklappbar)1) Scherenlager (oben) tauschen – Demontage und Montage Das Scherenlager sitzt oben an der Bandseite (rahmenseitig) und führt den Flügel in der Kippstellung. Ein verschlissenes Scherenlager kann zu Hakeln, Geräuschen und „unruhigem“ Kippverhalten führen. Demontage Flügel absichern und in eine stabile Position bringen, sodass die obere Schere möglichst entlastet ist. Abdeckkappen im Bereich der Schere/Scherenlager vorsichtig abnehmen. Sicherung am Scherenlagerstift/Bolzen prüfen und den Stift kontrolliert lösen bzw. herausziehen. Schere/Scherenband aus der Lageraufnahme aushängen (nicht hebeln oder verkanten). Befestigungsschrauben des Scherenlagers lösen und das Scherenlager abnehmen. Montage Auflagefläche reinigen, damit das neue Scherenlager plan anliegt. Neues Scherenlager in gleicher Einbaulage ansetzen und mit allen vorgesehenen Schraubpunkten fest verschrauben. Schere/Scherenband wieder korrekt einhängen. Scherenlagerstift/Bolzen einsetzen und vollständig sichern (Sicherung muss zuverlässig greifen). Kappen wieder montieren (Scherenlagerkappe, ggf. Scherenbandkappe). Zwischencheck: Flügel vorsichtig in Kippstellung bewegen. Bei Widerstand: Einbaulage und Stiftsitz prüfen. 2) Ecklager (unten, rahmenseitig) tauschen – Demontage und Montage Das Ecklager (unteres Band) ist der Trag- und Drehpunkt der Bandseite. Verschleiß zeigt sich häufig durch „Absacken“, Schleifen am Rahmen oder schweres Schließen. Demontage Abdeckkappe am Ecklager entfernen. Befestigungsschrauben lösen und Ecklager abnehmen. Auflagefläche reinigen, damit das neue Ecklager plan und spannungsfrei sitzt. Montage Neues Ecklager in gleicher Einbaulage ansetzen. Mit allen vorgesehenen Schraublöchern fest verschrauben (sicherer Sitz ist entscheidend). Ecklagerkappe wieder aufsetzen. Praxis-Tipp: Nicht „halb“ verschrauben oder Schraubpunkte auslassen – das Ecklager ist tragend. 3) Flügellager (unten, flügelseitig) tauschen – Demontage und Montage Das Flügellager sitzt unten am Flügel und arbeitet mit dem Ecklager zusammen. Verschleiß kann ebenfalls zu Schleifen, Spiel und schlechter Bedienung führen. Demontage Abdeckkappe am Flügellager entfernen. Befestigungsschrauben lösen und Flügellager abnehmen. Auflagefläche reinigen, damit das neue Flügellager plan anliegt. Montage Neues Flügellager in gleicher Einbaulage ansetzen. Mit allen vorgesehenen Schraubpunkten fest verschrauben. Flügellagerkappe wieder aufsetzen. Hinweis: Wenn Ecklager und Flügellager gemeinsam erneuert werden, ist eine spätere Feinjustage häufig einfacher und stabiler. 4) Zusammenbau, Funktionscheck und Nachstellung Alle Kappen montieren (Ecklagerkappe, Flügellagerkappe, Scherenlagerkappe, ggf. Scherenbandkappe). Funktionscheck: Drehen, Kippen, Schließen und Verriegeln testen. Wenn der Flügel weiterhin schleift oder der Griff schwer geht: nicht mit Gewalt – zuerst Sitz/Passung prüfen, danach ggf. Beschlag nachstellen (systemabhängig). Praxis-Tipp: Nach dem Tausch sind kleine Abweichungen bei Spaltmaß/Anpressdruck normal – eine Feinjustage bringt den Lauf oft wieder „wie neu“. FAQMuss ich wirklich zu zweit arbeiten? Es ist dringend empfohlen, da Fensterflügel schwer sein können und Bandteile tragend sind. Zu zweit ist die Arbeit deutlich sicherer und reduziert Quetsch- und Sturzrisiken. Was sind typische Fehler nach dem Einbau? Häufige Ursachen für Probleme sind falsche Einbaulage (links/rechts), fehlende Schraubpunkte, nicht vollständig gesetzte Stifte/Sicherungen oder Verkanten beim Ein-/Aushängen. Bei Widerstand nie „am Griff erzwingen“, sondern prüfen. Der Flügel schleift nach dem Austausch weiterhin – woran liegt das? Oft ist eine Feinjustage erforderlich (je nach System Höhe/Seite/Anpressdruck). Wenn sich das nicht sauber einstellen lässt, kann auch ein weiteres Bauteil im Beschlagbereich verschlissen sein oder die Zuordnung passt nicht exakt zur Serie/Generation. Hinweis Bitte beachte die Montage- und Sicherheitsvorgaben des verwendeten Beschlagsystems. Arbeiten an tragenden Fensterbeschlägen sind sicherheitsrelevant.

Original WINKHAUS Flügellager FK 20-6/20 in Weiß aus der Beschlagserie autoPilot.Herstellernummer: 1557290 "FLÜGELLAGER FK 20-6/20 WS"Produktinformationen:– Verwendung in Kombination mit Ecklager ESV… oder ESVW…, NICHT kompatibel mit Ecklager EL.K...– rechts und links verwendbar– Höhenverstellung +/- 3 mm– stark beanspruchte Teile aus Stahl– Flügelgewicht max. 100 kgLieferumfang:– Flügellager FK 20-6/20 in weißHinweis:Die Bezeichnung “FK 20-6/20” ist auf der Rückseite (siehe Foto) eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

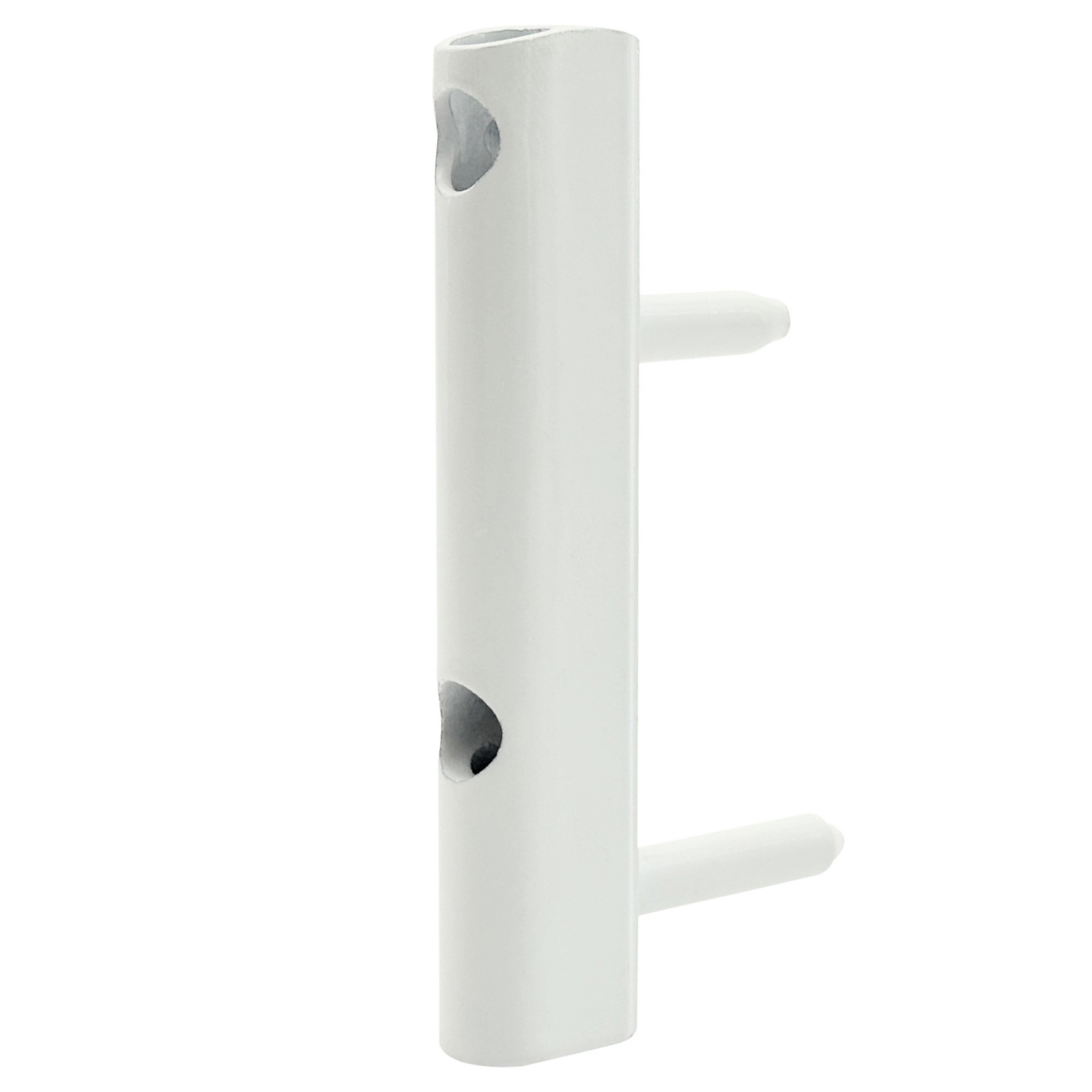

Original Winkhaus Flügellager FL.K.20-6-28 in Weiß aus der Produktlinie activPilot.Herstellernummer: 2919475 „FLÜGELLAG.FL.K.20-6-28.WS“ Produktbeschreibung:– Verwendung in Kombination mit den Ecklagern EL.K… oder EL.KB…, nicht kompatibel mit Ecklager ESV 6-3-16– Rechts und links verwendbar– Höhenverstellung ± 3 mm– Pulverbeschichtet in RAL 9016 Verkehrsweiß– Flügelgewicht: max. 100 kg Lieferumfang:– Flügellager FL.K.20-6-28 in Weiß Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein. Die Bezeichnung FL.K.20-6-28 ist auf der Rückseite eingraviert.

Original Winkhaus Flügellager FL.SE.1 aus der Beschlagserie activPilot Select. Herstellernummer: 4988245 „FLÜGELLAG.FL.SE.1“ Produktbeschreibung: – Höhenverstellung + 3 mm / – 2 mm – Seitenverstellung +/-2 mm – Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg – Erforderliche Falzluft unten waagerecht 12 + 1 mm – in Verbindung mit Ecklager EL.SE… Lieferumfang: – Winkhaus Flügellager FL.SE.1

Original Winkhaus Flügellager FL.K.20-6-20 in Weiß aus der Produktlinie activPilot. Herstellernummer: 4928434 „FLÜGELLAG.FL.K.20-6-20.WS“ Produktbeschreibung: – Verwendung in Kombination mit den Ecklagern EL.K… oder EL.KB…, nicht kompatibel mit Ecklager ESV 6-3-16 – Rechts und links verwendbar – Höhenverstellung ± 3 mm – Pulverbeschichtet in RAL 9016 Verkehrsweiß – Flügelgewicht: max. 100 kg Lieferumfang: – Flügellager FL.K.20-6-20 in Weiß Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein. Die Bezeichnung FL.K.20-6-20 ist auf der Rückseite eingraviert.

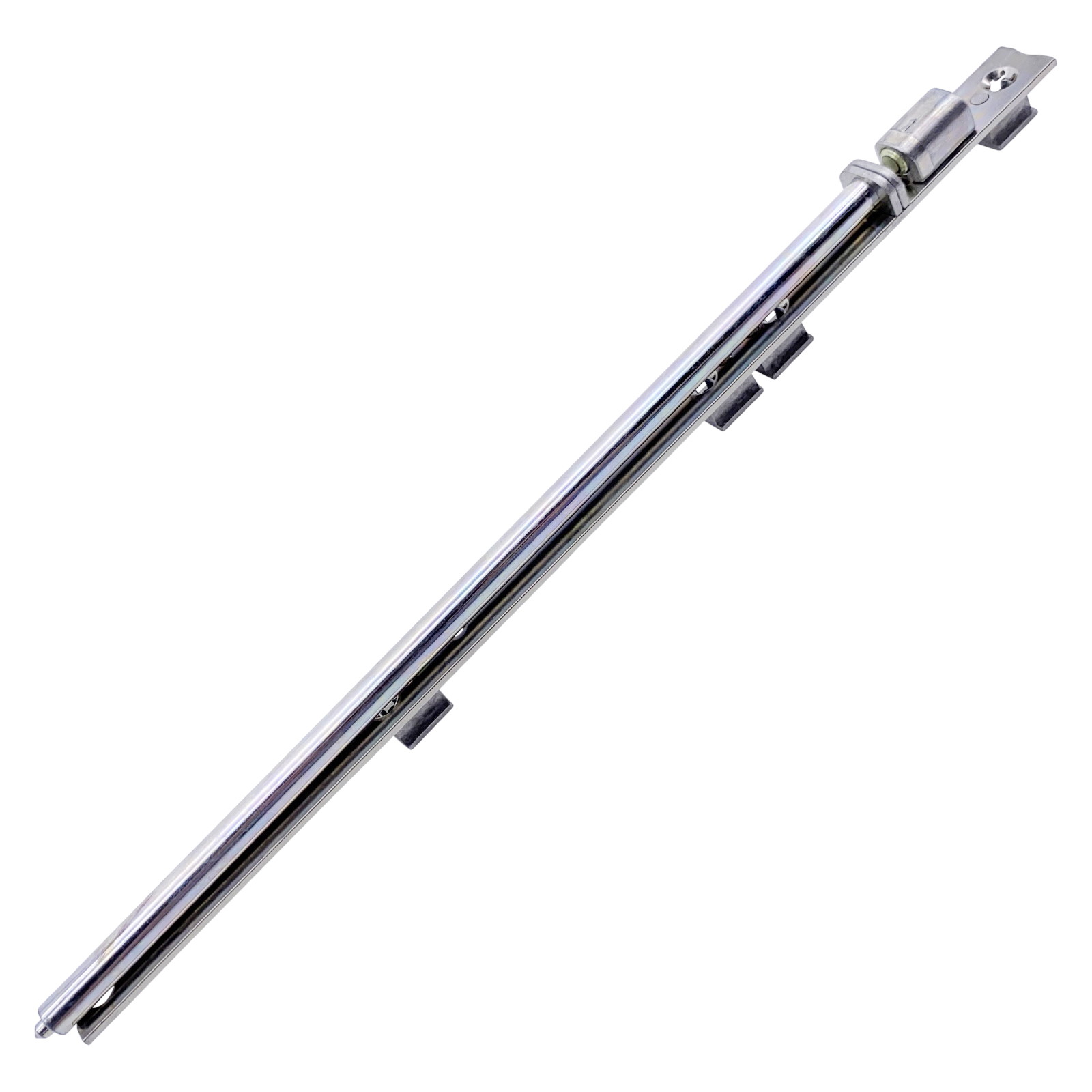

Winkhaus Flügellagerschiene FSV-1 aus der Beschlagserie activPilot EleganceHerstellernummer: 1791001 "FLS FSV-1 SL" Beschreibung:- in Verbindung mit Ecklager EV-1 und Flügellager FV-1- Höhenverstellung (+3 mm/ -1 mm)- max. Flügelgewicht 100 kg- Einsatzbereich: ab FFH 460 mm- rechts und links verwendbar- die Flügellagerschienen mit der Bezeichnung FSV 3 .... sind für das 3-flügelige Fenster mit dem TopStar-Beschlag (Schweizer Fenster)

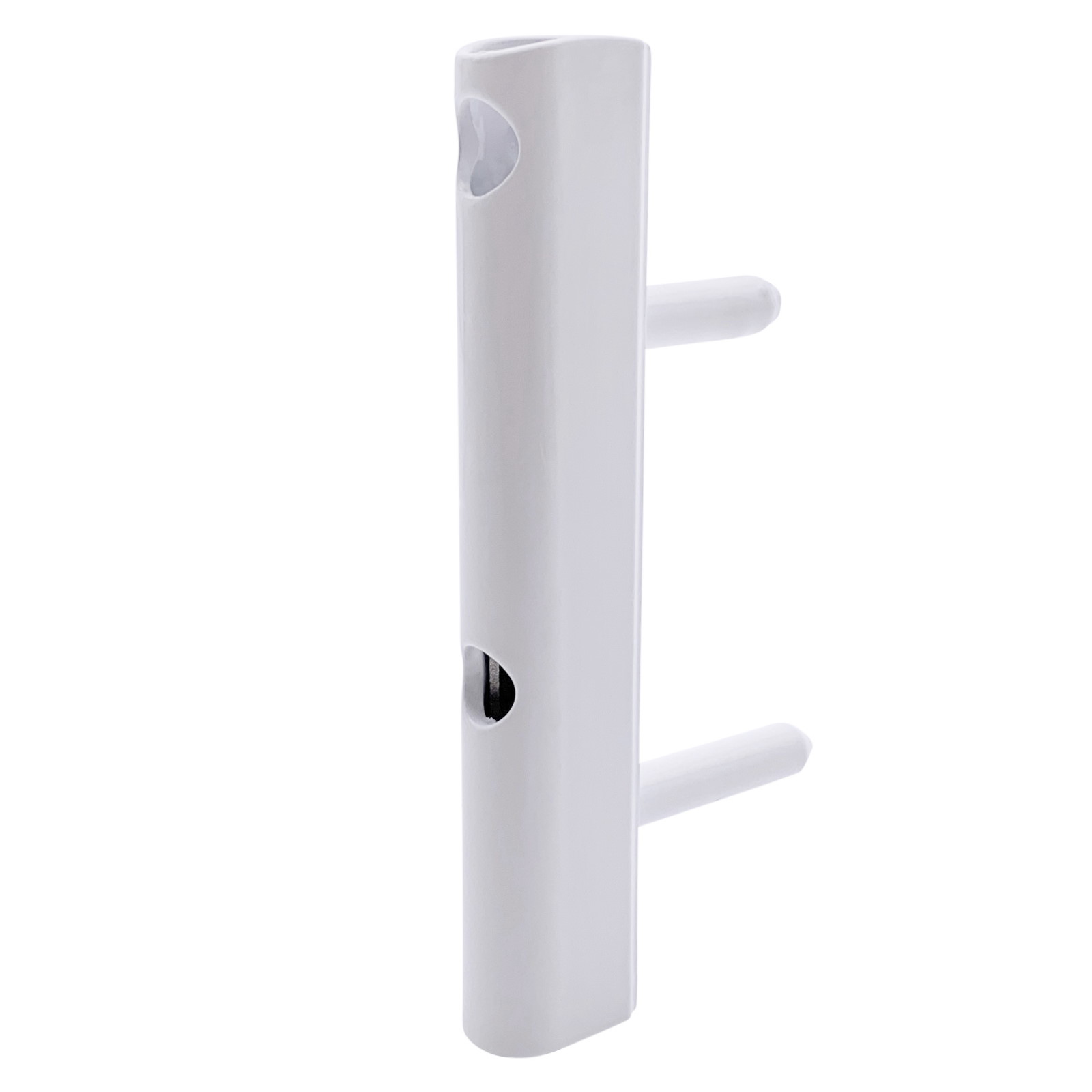

Original Winkhaus Flügellager FL.K.20-6-28.130 in Weiß aus der Produktlinie activPilot. Herstellernummer: 4995559 „FLÜGELLAG.FL.K.20-6-28.130.WS“ Produktbeschreibung: – Verwendung in Kombination mit den Ecklagern ESV.6-3-16 (bis 100 kg), ESVW.6-3-16 (bis 130 kg), nicht kompatibel mit Ecklager EL.K… – Rechts und links verwendbar – Höhenverstellung ± 3 mm – Pulverbeschichtet in RAL 9016 Verkehrsweiß – Flügelgewicht: max. 130 kg Lieferumfang: – Flügellager FL.K.20-6-28.130 in Weiß Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein. Die Bezeichnung FL.K.20-6-28.130 ist unten auf der Rückseite eingraviert.

Original Winkhaus Flügellager FWV 20-13 Rechts in Weiß aus der Beschlagserie activPilot. Herstellernummer: 1935035 „FLÜGELLAGER FWV 20-13 RS SL/WS“ Produktbeschreibung: – Verwendung in Kombination mit Ecklager ESV…, ESVW… und EL.HW… – Falzbandausführung – Höhenverstellung ± 3 mm – Automatische und manuelle Montage möglich – max. Flügelgewicht: 130 kg – Flügellagerband pulverbeschichtet Lieferumfang: – Winkhaus Flügellager FWV 20-13 Rechts in Weiß Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein. Die Bezeichnung “20-13” ist auf dem weißen Band eingraviert.

Original Winkhaus Flügellager FWV 20-13 Links in Weiß aus der Beschlagserie activPilot. Herstellernummer: 1934850 „FLÜGELLAGER FWV 20-13 LS SL/WS“ Produktbeschreibung: – Verwendung in Kombination mit Ecklager ESV…, ESVW… und EL.HW… – Falzbandausführung – Höhenverstellung ± 3 mm – Automatische und manuelle Montage möglich – max. Flügelgewicht: 130 kg – Flügellagerband pulverbeschichtet Lieferumfang: – Winkhaus Flügellager FWV 20-13 Links in Weiß Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein. Die Bezeichnung “20-13” ist auf dem weißen Band eingraviert.

Original Winkhaus Flügellager FWV 20-9 Rechts in Weiß aus der Beschlagserie activPilot. Herstellernummer: 2036402 „FLÜGELLAGER FWV 20-9 RS SL/WS“ Produktbeschreibung: – Verwendung in Kombination mit Ecklager ESV…, ESVW… und EL.HW… – Falzbandausführung – Höhenverstellung ± 3 mm – Automatische und manuelle Montage möglich – max. Flügelgewicht: 130 kg – Flügellagerband pulverbeschichtet Lieferumfang: – Winkhaus Flügellager FWV 20-9 Rechts in Weiß Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein. Die Bezeichnung “20-9” ist auf dem weißen Band eingraviert.

Original Winkhaus Flügellager FWV 20-9 Links in Weiß aus der Beschlagserie activPilot.Herstellernummer: 2038758 „FLÜGELLAGER FWV 20-9 LS SL/WS“ Produktbeschreibung:– Verwendung in Kombination mit Ecklager ESV…, ESVW… und EL.HW…– Falzbandausführung– Höhenverstellung ± 3 mm– Automatische und manuelle Montage möglich– max. Flügelgewicht: 130 kg– Flügellagerband pulverbeschichtet Lieferumfang:– Winkhaus Flügellager FWV 20-9 Links in Weiß Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein. Die Bezeichnung “20-9” ist auf dem weißen Band eingraviert.

Original WINKHAUS Flügellager FK-F 20-6/20 in Braun aus der Beschlagserie activPilot und autoPilot.Herstellernummer: 1568909 "FLÜGELLAGER FK-F 20-6/20 BR" Produktinformationen:– Verwendung in Kombination mit Ecklager ESV… oder ESVW…, NICHT kompatibel mit Ecklager EL.K...– rechts und links verwendbar– Höhenverstellung +/- 3 mm– stark beanspruchte Teile aus Stahl– Flügelgewicht max. 100 kg– Integrierte Drehhemmung Lieferumfang:– Flügellager FK-F 20-6/20 in Braun Hinweis:Die Bezeichnung “FK-F 20-6/20” ist auf der Rückseite (siehe Foto) eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der braunen Beschichtung Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

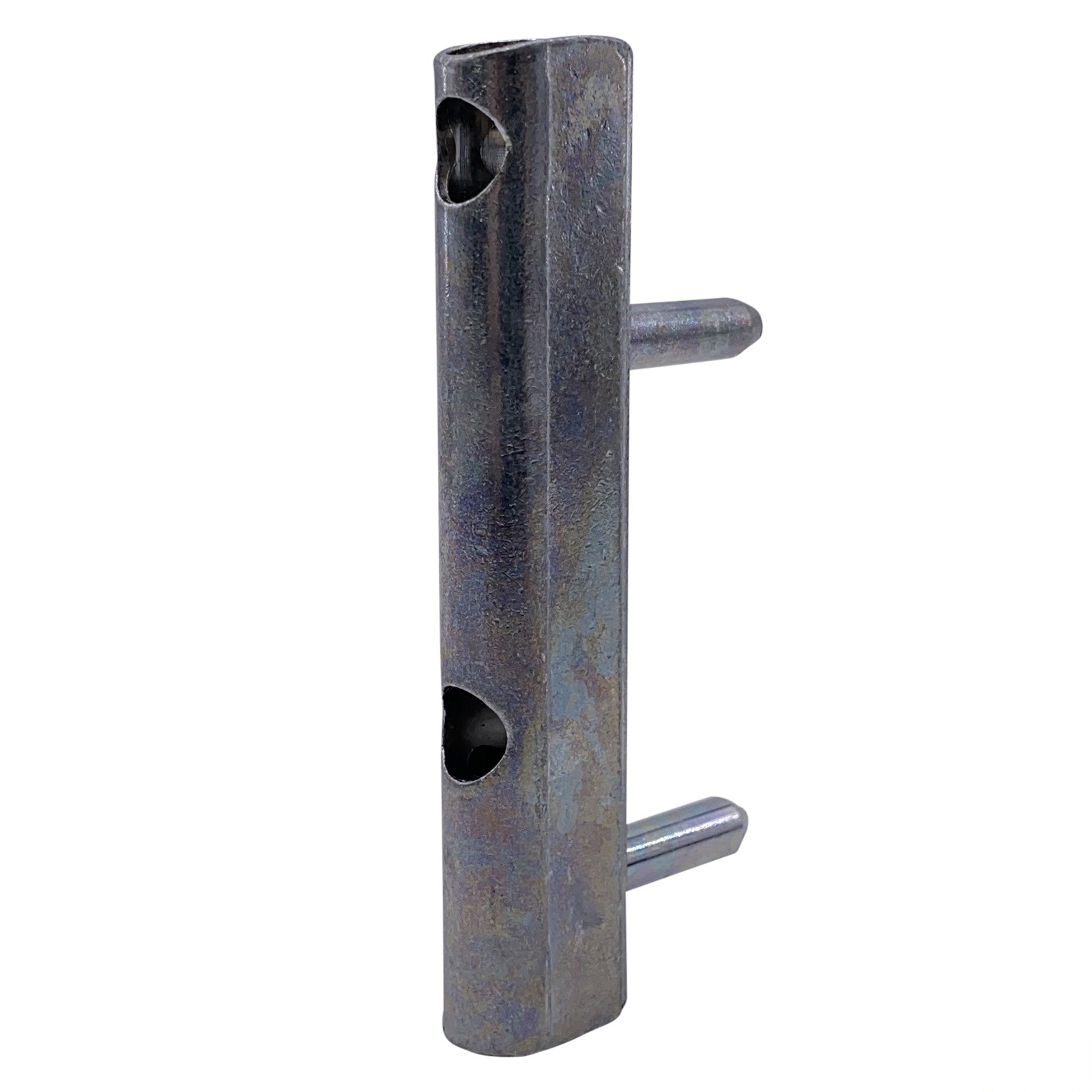

Original Winkhaus Flügellager FL.K.20-6-20 in Silber aus der Produktlinie activPilot. Herstellernummer: 4928429 „FLÜGELLAG.FL.K.20-6-20“ Produktbeschreibung: – Verwendung in Kombination mit den Ecklagern EL.K… oder EL.KB…, nicht kompatibel mit Ecklager ESV 6-3-16 – Rechts und links verwendbar – Höhenverstellung ± 3 mm – Flügelgewicht: max. 100 kg Lieferumfang: – Flügellager FL.K.20-6-20 in Silber (ohne Pulverbeschichtung) Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer auf dem Flügellager vorhanden sein. Die Bezeichnung FL.K.20-6-20 ist auf der Rückseite eingraviert.

Original Winkhaus Flügellager FL.K.U.6 in Silber aus der Produktlinie proPilot. Herstellernummer: 4940181 „FLÜGELLAG.FL.K.U.6.100“ Produktbeschreibung: – Verwendung in Kombination mit dem Ecklager EL.K.U.3-3 – Höhenverstellung +/- 3 mm – Rechts und links verwendbar – Durch Stahlstift verstärkt – Flügelgewicht max. 100 kg – Silber verzinkt Lieferumfang: – Flügellager FL.K.U.6.100 Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein.

Original Winkhaus Flügellagerschiene FLS.SE aus der Beschlagserie activPilot Select. Herstellernummer: 5007865 „FLÜGELLAGERSCHIENE FLS.SE“ Produktbeschreibung: – In Verbindung mit Adapterplatte AP…SE – Höhenverstellung + 3 mm / – 2 mm – Max. Flügelgewicht: 150 kg – Hinweis: Bei Elementen, welche als Durchgang benutzt werden, ist immer ein Drehbegrenzer und die Flügellagerschiene (unabhängig vom Flügelgewicht) einzusetzen. Bitte beachten: – Wird die Flügellagerschiene FLS.SE verwendet, so ist die Verstellschraube für die Höhenverstellung vor dem Einhängen des Flügels aus dem Flügellager zu entfernen. Lieferumfang: – Winkhaus Flügellagerschiene FLS.SE

Original Winkhaus Flügellager FV-1 aus der Beschlagserie activPilot Elegance.Herstellernummer: 2308068 "FLÜGELLAGER FV-1 SL" Produktbeschreibung:- Flügellager mit Seitenverstellung (+2 / -1 mm)- rechts und links verwendbar- max. Flügelgewicht 100 kg- in Verbindung mit Ecklager EV-1 und Flügellagerschiene FSV-1

Original WINKHAUS Flügellager FK 20-6/20 R14 Links in Weiß Herstellernummer: 2080569 “FLÜGELLAGER FK 20-6/20 R14 LS WS” Produktinformationen: DIN-Richtung: DIN Links Modellnummer: FK 20-6/20 R14 Ergänzung: Flügelteil für Rundbogen, für Schrägfenster, für Rechteckfenster Material: Stahl Farbe: Weiß pulverbeschichtet Falzluft: 20 mm Überschlag: 20 mm Nutlage: 6 mm Flügelgewicht max.: 100 kg Höhenverstellung: +/-3 mm Anzahl Schraublöcher: 2 St. Profilsystem: Salamander 3D Lieferumfang: – Flügellager FK 20-6/20 R14 Links in weiß Hinweis: Die Bezeichnung “FK 20-6/20 R14 LS” ist auf der Rückseite eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung einige Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

Original WINKHAUS Flügellager FK 20-6/20 R14 Rechts in Weiß Herstellernummer: 2080585 “FLÜGELLAGER FK 20-6/20 R14 RS WS” Produktinformationen: DIN-Richtung: DIN Rechts Modellnummer: FK 20-6/20 R14 Ergänzung: Flügelteil für Rundbogen, für Schrägfenster, für Rechteckfenster Material: Stahl Farbe: Weiß pulverbeschichtet Falzluft: 20 mm Überschlag: 20 mm Nutlage: 6 mm Flügelgewicht max.: 100 kg Höhenverstellung: +/-3 mm Anzahl Schraublöcher: 2 St. Profilsystem: Salamander 3D Lieferumfang: – Flügellager FK 20-6/20 R14 Rechts in weiß Hinweis: Die Bezeichnung “FK 20-6/20 R14 RS” ist auf der Rückseite eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung einige Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

Original Winkhaus Flügellager FL.K.U.6 in Silber aus der Produktlinie proPilot. Herstellernummer: 4940180 „FLÜGELLAG.FL.K.U.6“ Produktbeschreibung: – Verwendung in Kombination mit dem Ecklager EL.K.U.3-3 – Höhenverstellung +/- 3 mm – Rechts und links verwendbar – Flügelgewicht max. 70 kg – Silber verzinkt Lieferumfang: – Flügellager FL.K.U.6 Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein.

Original Winkhaus Flügellager FL.E.FWPA.20-13 Rechts in Weiß aus der Beschlagserie activPilot Comfort PADK. Herstellernummer: 5007309 „FLÜGELLAG.FL.E.FWPA.20-13.RS.WS“ Produktbeschreibung: – Höhenverstellung +/- 3 mm – Flügelgewicht max. 100 kg – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – In Kombination mit Ecklager ESV / EL.HW.PA – Ermöglicht die Parallelabstellung über die Steuerkurve Lieferumfang: – Winkhaus Flügellager FL.E.FWPA.20-13 Rechts in Weiß Hinweis: Die Bezeichnungen “PADK/S RS” und “20-13 RS” sind auf der silber-verzinkten Oberfläche (siehe Foto) eingraviert.

Original Winkhaus Flügellager FL.E.FWPA.20-13 Links in Weiß aus der Beschlagserie activPilot Comfort PADK. Herstellernummer: 5007305 „FLÜGELLAG.FL.E.FWPA.20-13.LS.WS“ Produktbeschreibung: – Höhenverstellung +/- 3 mm – Flügelgewicht max. 100 kg – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – In Kombination mit Ecklager ESV / EL.HW.PA – Ermöglicht die Parallelabstellung über die Steuerkurve Lieferumfang: – Winkhaus Flügellager FL.E.FWPA.20-13 Links in Weiß Hinweis: Die Bezeichnungen “PADK/S LS” und “20-13 LS” sind auf der silber-verzinkten Oberfläche (siehe Foto) eingraviert.

Winkhaus Garnitur FXL.20-13.LS.WS (DIN links, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001947 “GARNITUR FXL.20-13.LS.WS” Produktbeschreibung: Bestehend aus den flügelseitigen (geometrieabhängigen) Bauteilen Schere SXL…RS/LS und Flügellager FL.XL…RS/LS. – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Schere SXL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Nur eine Scherengröße – Justierung zum Anheben und Absenken des Flügels (+3/–2 mm) – Kippöffnungsweite ca. 100 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Flügellager FL.XL…RS/LS – Verwendung zusammen mit Ecklager EL.XL – Höhenverstellung +4,5 mm/-2 mm – Anpressdruckverstellung über Exzenter ±1 mm – Befestigung innerhalb der Beschlagnut – keine Überschlagverschraubung – Anzahl Schraublöcher: 6 Lieferumfang: – Schere SXL.20-13 Links in Weiß – Flügellager FL.XL.20-13 Links in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnung “SXL 20-13 LS” ist im Scherenband eingraviert, das Flügellager hat keine Gravur. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.

Winkhaus Garnitur FXL.20-13.RS.WS (DIN rechts, Weiß pulverbeschichtet) – aus der Beschlagserie Winkhaus activPilot Giant Herstellernummer: 5001946 “GARNITUR FXL.20-13.RS.WS” Produktbeschreibung: Bestehend aus den flügelseitigen (geometrieabhängigen) Bauteilen Schere SXL…RS/LS und Flügellager FL.XL…RS/LS. – maximale Traglast: 180 kg (Kunststofffenster), 200 kg (Aluminium- und Holzfenster) Schere SXL…RS/LS – Verwendung in Kombination mit Scherenlager SL.XL – Nur eine Scherengröße – Justierung zum Anheben und Absenken des Flügels (+3/–2 mm) – Kippöffnungsweite ca. 100 mm (profilbedingt) – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Flügellager FL.XL…RS/LS – Verwendung zusammen mit Ecklager EL.XL – Höhenverstellung +4,5 mm/-2 mm – Anpressdruckverstellung über Exzenter ±1 mm – Befestigung innerhalb der Beschlagnut – keine Überschlagverschraubung – Anzahl Schraublöcher: 6 Lieferumfang: – Schere SXL.20-13 Rechts in Weiß – Flügellager FL.XL.20-13 Rechts in Weiß Sämtliche Beschläge, die nicht zur Serie activPilot Giant gehören, können von der Serie activPilot Concept genommen werden (Getriebeschienen, Eckumlenkungen, Schließbleche, Mittenverriegelungen,..). Die Bezeichnung “SXL 20-13 RS” ist im Scherenband eingraviert, das Flügellager hat keine Gravur. Die Teile sind weiß pulverbeschichtet, können jedoch produktionsbedingt Kratzer und Lackunebenheiten aufweisen.
