Winkhaus Stulpflügelgetriebe GASM.2300-3, 3 Schließbleche
Ab
29,95 €*
Original Winkhaus Stulpflügelgetriebe GASM 2300-3 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933701 “STULPGETR.GASM.2300-3”
Produktbeschreibung:– Für mittigen Griffsitz bei gegenüberliegender Beschlagnut– 3 Schließbleche aufgeschweißt (GASM 2300-3)– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:1800 – 2300 mm Flügelfalzhöhe
Die Bezeichnungen “GASM 2300-3 BK” und “FFH 1800 – 2300” sind eingraviert. Es handelt sich hier um ein abweichendes "Symbolfoto" zur Veranschaulichung des Artikels. Der Aufbau der GASM.2300-3 ist anders als im Bild dargestellt.
Tipp: Alternativ kann auch das Stulpflügelgetriebe GASM.GZ-S.2300-3 verwendet werden, bei dem der Hebelmechanismus robuster gegen Fehlbedienungen und Beschädigungen ist (Herstellernummer: 5118012). Das Getriebe finden Sie ebenfalls bei uns im Sortiment.
Ausverkauft
Winkhaus Stulpflügelgetriebe GASK.2225-2, 2 Schließbleche
Ab
29,95 €*
Original Winkhaus Stulpflügelgetriebe GASK 2225-2 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933723 “STULPGETR.GASK.2225-2”Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (2 Stück, GASK.2225-2)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– kürzbar gemäß der angegebenen FFHAnwendungsbereich:1975 – 2225 mm FlügelfalzhöheDie Bezeichnungen “GASK 2225 BK” und “FFH 1975 – 2225” sind eingraviert. Bei dieser Ausführung sind 2 Schließbleche montiert/aufgeschweißt.
Winkhaus Taster für Stulpflügel GASK GASM
Ab
1,50 €*
Original Winkhaus Taster für Stulpflügelgetriebe GASK GASM aus der Produktlinie activPilot. Produktbeschreibung: – Der Taster besteht aus blauem Kunststoff und kann als Ersatz für gebrochene Taster aus diversen Winkhaus Stulpflügelgetrieben eingesetzt werden (siehe Foto). Der Taster kann unter anderem zur Reparatur verwendet werden bei: – Winkhaus Stulpflügelgetriebe GASM 800, GASM 1050, GASM 1400, GASM 1800, GASM 2300 – Winkhaus Stulpflügelgetriebe GASK 710, GASK 830, GASK 945, GASK 1100, GASK 1325, GASK 1550, GASK 1775, GASK 2000, GASK 2225 Lieferumfang: – 1x Taster für Stulpflügel (blau)
Winkhaus Stulpflügelgetriebe GASM.GZ-S.2300-3, 3 Schließbleche
Ab
31,95 €*
Original Winkhaus Stulpflügelgetriebe GASM.GZ-S.2300-3 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 5118012 “STULPGETR.GASM.GZ-S.2300-3”Nachfolgemodell für 4965131 “STULPGETR.GASM.GZ.2300-3”Produktbeschreibung:– Für mittigen Griffsitz bei gegenüberliegender Beschlagnut– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (3 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASM.GZ.1400-1– Mittenfixierung serienmäßig– Rechts und links verwendbar– Die Ablängung erfolgt in geöffnetem Zustand– Nicht mit Dornmaß D-6 kombinierbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Für Schraubautomaten geeignet
Anwendungsbereich:1800 – 2300 mm Flügelfalzhöhe
Die Bezeichnungen “GASM GZ-S 2300-3” und “FFH 1800 – 2300” sind eingraviert. Es handelt sich hier um ein abweichendes Produktfoto zur Veranschaulichung. Der Aufbau der GASM.GZ-S.2300-3 ist anders als aktuell dargestellt.Tipp: Kann optimal als Alternative für das Stulpflügelgetriebe GASM.2300-3 verwendet werden. Der Aufbau ist ähnlich, der Hebelmechanismus des GASM.GZ-S.2300-3 ist deutlich stabiler.Hinweis:Das Stulpgetriebe ist mittig fixiert, wobei sich der Griff in der geschlossenen Position befindet – in genau dieser Position erfolgt auch das Ablängen des Bauteils.
Beim Einsetzen des Stulpgetriebes in die Beschlagnut löst sich die Mittenfixierung automatisch. Bei der ersten Betätigung führt der GZ-Hebel beim Öffnen einen Leerhub aus. Dabei springt eine Feder auf einen neuen Anschlagpunkt gespannt, wodurch das System aktiviert wird und der Standflügel anschließend verriegelbar ist.
Winkhaus Stulpflügelgetriebe GASK.2225-4, 4 Schließbleche
Ab
30,95 €*
Original Winkhaus Stulpflügelgetriebe GASK 2225-4 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933724 “STULPGETR.GASK.2225-4”Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (4 Stück, GASK.2225-4)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– kürzbar gemäß der angegebenen FFHAnwendungsbereich:1975 – 2225 mm FlügelfalzhöheDie Bezeichnungen “GASK 2225 BK” und “FFH 1975 – 2225” sind eingraviert. Bei dieser Ausführung sind 4 Schließbleche montiert/aufgeschweißt.
Winkhaus Stulpflügelgetriebe GASK.1325-1, 1 Schließblech
16,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.1325-1 für konstanten Griffsitz bei gegenüberlingender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933705Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– kürzbar gemäß der angegebenen FFHAnwendungsbereich: 1075 mm – 1325 mm Flügelfalzhöhe (FFH)Die Bezeichnung “GASK 1325 BK V1” ist auf der Getriebeschiene eingraviert.
Winkhaus Stulpflügelgetriebe GASM.1400-2, 2 Schließbleche
24,95 €*
Original Winkhaus Stulpflügelgetriebe GASM.1400-2 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933668 “STULPGETR.GASM.1400-2”
Produktbeschreibung:– Für mittigen Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:900 – 1400 mm FlügelfalzhöheAnzahl Schließbleche: 2 Stück (GASM.1400-2)
Die Bezeichnungen “GASM 1400” und “FFH 0900 – 1400” sind eingraviert. Der Aufbau der GASM.1400-2 ist anders als aktuell dargestellt.
Winkhaus Stulpflügelgetriebe GASK GASM Hebel / Reparaturset
Ab
5,95 €*
Original Winkhaus Stulpflügelgetriebe GASK GASM Hebel zur einfachen Reparatur.
Herstellerbezeichnung: “HEBEL GAS K” bzw. “HEBEL GAS L”
Der Hebel bietet eine einfache und schnelle Lösung, wenn in Folge von Unachtsamkeit oder eines Bedienfehlers beim Stulpfenster das Verschlussgetriebe GASK oder GASM des Standflügels beschädigt wurde.
Durch Austausch des Bedienungshebels kann direkt vor Ort die Reparatur durchgeführt werden. Dazu muss das Stulpflügelgetriebe nicht einmal demontiert werden.
Eigenschaften:– Schneller und einfacher Austausch, da kein Ausbau des Stulpgetriebes erforderlich– Geringe Lagerhaltung, da unabhängig von der Flügelhöhe des Fensters– Leichter Austausch, durch vormontierte Einzelteile des Verschlusses– Schneller Austausch, da kein Spezialwerkzeug erforderlich
Der Hebel kann z.B. zur Reparatur verwendet werden bei:– Winkhaus Stulpflügelgetriebe GASM 800, GASM 1050, GASM 1400, GASM 1800, GASM 2300– Winkhaus Stulpflügelgetriebe GASK 710, GASK 830, GASK 945, GASK 1100, GASK 1325, GASK 1550, GASK 1775, GASK 2000, GASK 2225
Die Reparaturanleitung können Sie Schritt für Schritt den Produktbildern entnehmen.
Hinweis: Der Hebel hat je nach verbautem Stulpflügelgetriebe eine unterschiedliche Länge. Der kurze Hebel (125 mm) ist für die meisten Fenster, der lange Hebel (154 mm) wird bei Balkontüren und Fenstertüren verwendet. Zwecks Bestimmung schauen Sie sich bitte das letzte Produktfoto an, wo die jeweiligen Maße erklärt werden.
Winkhaus Stulpflügelgetriebe GASM.1400-1, 1 Schließblech
19,95 €*
Original Winkhaus Stulpflügelgetriebe GASM.1400-1 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4933667 “STULPGETR.GASM.1400-1” Produktbeschreibung: – Für mittigen Griffsitz bei gegenüberliegender Beschlagnut – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 900 – 1400 mm Flügelfalzhöhe Die Bezeichnungen “GASM 1400” und “FFH 0900 – 1400” sind eingraviert. Der Aufbau der GASM.1400-1 ist anders als aktuell dargestellt.

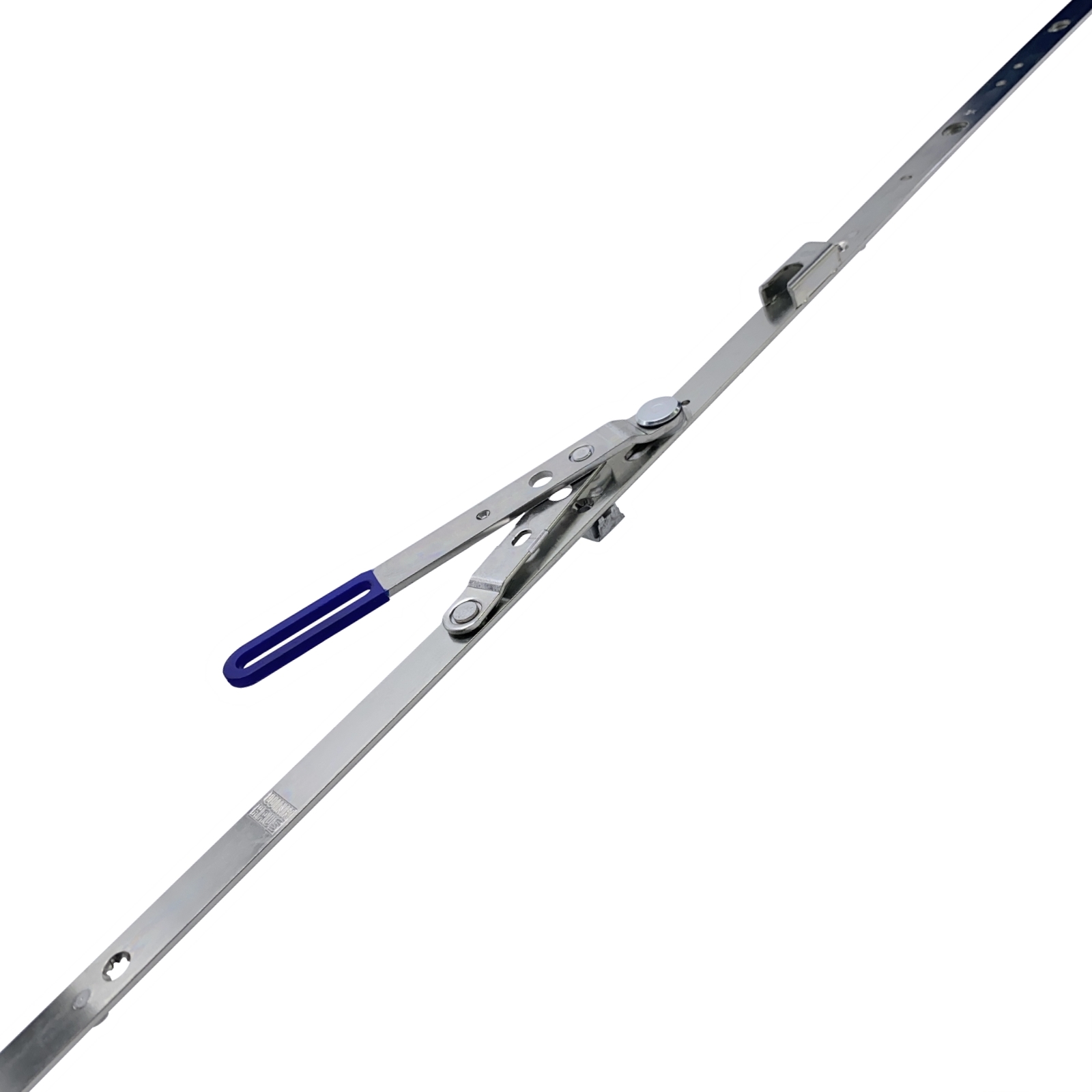

Winkhaus Stulpflügelgetriebe GASK.GZ-S.2225-2, 2 Schließbleche
Ab
32,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.GZ-S.2225-2 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 5118028 “STULPGETR.GASK.GZ-S.2225-2”Nachfolgemodell für 4965461 “STULPGETR.GASK.GZ.2225-2”Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (2 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar (nicht bei GASK.GZ.710 und GASK.GZ.830)– Mittenfixierung serienmäßig– Die Ablängung erfolgt in geöffnetem Zustand– Funktionsbauteile DFE und TFE nicht kombinierbar mit GASK.GZ.710 / GASK.GZ.830– Nicht mit Dornmaß D-6 kombinierbar– Rechts und links verwendbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Für Schraubautomaten geeignet
Anwendungsbereich:1975 – 2225 mm Flügelfalzhöhe
Die Bezeichnungen “GASK GZ-S 2225” und “FFH 1975 – 2225” sind eingraviert. Bei dieser Ausführung sind 2 Schließbleche montiert/aufgeschweißt. Der Aufbau des Stulpflügelgetriebes ist eventuell anders, als aktuell dargestellt.Tipp: Kann optimal als Alternative für das Stulpflügelgetriebe GASK.2225-2 verwendet werden. Der Aufbau ist ähnlich, der Hebelmechanismus des GASK.GZ-S.2225-2 ist deutlich stabiler.Hinweis:Das Stulpgetriebe ist mittig fixiert, wobei sich der Griff in der geschlossenen Position befindet – in genau dieser Position erfolgt auch das Ablängen des Bauteils.
Beim Einsetzen des Stulpgetriebes in die Beschlagnut löst sich die Mittenfixierung automatisch. Bei der ersten Betätigung führt der GZ-Hebel beim Öffnen einen Leerhub aus. Dabei springt eine Feder auf einen neuen Anschlagpunkt gespannt, wodurch das System aktiviert wird und der Standflügel anschließend verriegelbar ist.
Winkhaus Stulpflügelgetriebe GASK 2000-2, 2 Schließbleche
Ab
29,95 €*
Original Winkhaus Stulpflügelgetriebe GASK 2000-2 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4933721 “STULPGETR.GASK.2000-2” Produktbeschreibung: – Für konstanten Griffsitz bei gegenüberliegender Beschlagnut – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1 – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – kürzbar gemäß der angegebenen FFH Anwendungsbereich: 1750 – 2000 mm Flügelfalzhöhe Die Bezeichnungen “GASK 2000 BK” und “FFH 1750 – 2000” sind eingraviert. Bei dieser Ausführung sind 2 Schließbleche montiert/aufgeschweißt.
Winkhaus Stulpflügelgetriebe GASK.1325-2, 2 Schließbleche
19,95 €*
Original Winkhaus Stulpflügelgetriebe GASK 1325-2 für konstanten Griffsitz bei gegenüberlingender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4933706
Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– In der Beschlagnut klemmbar– Verdeckt liegender Bedienungshebel leicht zugänglich– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1– Mittenfixierung serienmäßig– Rechts und links verwendbar– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– kürzbar gemäß der angegebenen FFH
Anwendungsbereich: 1075 mm – 1325 mm Flügelfalzhöhe (FFH)
Die Bezeichnung “GASK 1325 BK V1” ist auf der Getriebeschiene eingraviert.
Winkhaus Stulpflügelgetriebe GASK.1550-1, 1 Schließblech
24,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.1550-1 aus der Beschlagserie activPilot.Herstellernummer: 4933707 "STULPGETR.GASK.1550-1"
Bauteiltyp: StulpgetriebeGetriebeart: Stulp-TastergetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: konstantGriffhöhe: 550 mmAbschließbar: neinmin. Flügelfalzhöhe: 1300 mmmax. Flügelfalzhöhe: 1550 mmAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 1Vormontiertes Schließblech: SEFFenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 19Hebellänge: langKlemmung: jaKoppelbar: ja
Winkhaus Stulpflügelgetriebe GASM.1800-2, 2 Schließbleche
29,95 €*
Original Winkhaus Stulpflügelgetriebe GASM 1800-2 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4933700 “STULPGETR.GASM.1800-2” Produktbeschreibung: – Für mittigen Griffsitz bei gegenüberliegender Beschlagnut – 2 Schließbleche aufgeschweißt (GASM 1800-2) – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1300 – 1800 mm Flügelfalzhöhe Die Bezeichnungen “GASM 1800-2” und “FFH 1300 – 1800” sind eingraviert. Es handelt sich hier um ein abweichendes Produktfoto zur Veranschaulichung. Der Aufbau der GASM.1800 ist anders als aktuell dargestellt.
Winkhaus Stulpflügelgetriebe GASK.GZ.2225-4, 4 Schließbleche
Ab
33,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.GZ.2225-4 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4965462 “STULPGETR.GASK.GZ.2225-4”
Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (4 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar (nicht bei GASK.GZ.710 und GASK.GZ.830)– Mittenfixierung serienmäßig– Die Ablängung erfolgt in geöffnetem Zustand– Funktionsbauteile DFE und TFE nicht kombinierbar mit GASK.GZ.710 / GASK.GZ.830– Nicht mit Dornmaß D7,5 , D8,5 und D-6 kombinierbar– Rechts und links verwendbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Nicht für Schraubautomaten geeignet
Anwendungsbereich:1975 – 2225 mm Flügelfalzhöhe
Die Bezeichnungen “GASK GZ 2225” und “FFH 1975 – 2225” sind eingraviert. Bei dieser Ausführung sind 4 Schließbleche montiert/aufgeschweißt. Der Aufbau des Stulpflügelgetriebes ist eventuell anders, als aktuell dargestellt.
Tipp: Kann optimal als Alternative für das Stulpflügelgetriebe GASK.2225-4 verwendet werden. Der Aufbau ist ähnlich, der Hebelmechanismus des GASK.GZ.2225-4 ist deutlich stabiler.
Winkhaus Stulpflügelgetriebe GASK.1775-2, 2 Schließbleche
24,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.1775-2 aus der Beschlagserie activPilot.Herstellernummer: 4933709 "STULPGETR.GASK.1775-2"Bauteiltyp: StulpgetriebeGetriebeart: Stulp-TastergetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: konstantGriffhöhe: 550 mmAbschließbar: neinmin. Flügelfalzhöhe: 1525 mmmax. Flügelfalzhöhe: 1775 mmAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 2Vormontiertes Schließblech: SEFFenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 19Hebellänge: langKlemmung: jaKoppelbar: ja
Winkhaus Stulpflügelgetriebe GASK 1100-1, 1 Schließblech
15,95 €*
Original Winkhaus Stulpflügelgetriebe GASK 1100-1 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4933703 “STULPGETR.GASK.1100-1” Produktbeschreibung: – Für konstanten Griffsitz bei gegenüberliegender Beschlagnut – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1 – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – kürzbar gemäß der angegebenen FFH Anwendungsbereich: 850 – 1100 mm Flügelfalzhöhe Die Bezeichnungen “GASK 1100” und “FFH 0850 – 1100” sind eingraviert.
Winkhaus Stulpflügelgetriebe GASM.1050-1.E3
14,95 €*
Original Winkhaus Stulpflügelgetriebe GASM.1050-1.E3 aus der Beschlagserie activPilot.Herstellernummer: 4933666 "STULPGETR.GASM.1050-1.E3"
Produktbeschreibung:- Für mittigen Griffsitz bei gegenüberliegender Beschlagnut- Einteilig- Die GASM.1050 wird immer in Verbindung mit der Eckumlenkung E3 gesetzt.- In der Beschlagnut klemmbar- Verdeckt liegender Bedienungshebel leicht zugänglich- Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM- Sicherheitsschließbleche generell vormontiert- Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar - ab GASM.1050-1 (gilt nicht für activPilot Comfort)- Mittenfixierung serienmäßig- Rechts und links verwendbar- Lieferzustand ist die Drehstellung- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Winkhaus Stulpflügelgetriebe GASK 2000-4, 4 Schließbleche
Ab
28,95 €*
Original Winkhaus Stulpflügelgetriebe GASK 2000-4 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4933722 “STULPGETR.GASK.2000-4” Produktbeschreibung: – Für konstanten Griffsitz bei gegenüberliegender Beschlagnut – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1 – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – kürzbar gemäß der angegebenen FFH Anwendungsbereich: 1750 – 2000 mm Flügelfalzhöhe Die Bezeichnungen “GASK 2000 BK” und “FFH 1750 – 2000” sind eingraviert. Bei dieser Ausführung sind 4 Schließbleche montiert/aufgeschweißt.
Winkhaus Stulpflügelgetriebe GASM.GZ-S.1400-2
Ab
24,95 €*
Original Winkhaus Stulpflügelgetriebe GASM.GZ-S.1400-2 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 5118010 “STULPGETR.GASM.GZ-S.1400-2”Nachfolgemodell für 4965129 “STULPGETR.GASM.GZ.1400-2”
Produktbeschreibung:– Für mittigen Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (2 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASM.GZ-S.1400-1– Mittenfixierung serienmäßig– Rechts und links verwendbar– Die Ablängung erfolgt in geöffnetem Zustand– Nicht mit Dornmaß D-6 kombinierbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Für Schraubautomaten geeignet
Anwendungsbereich:900 – 1400 mm Flügelfalzhöhe
Anzahl Schließbleche: 2 Stück (GASM.GZ-S.1400-2)
Die Bezeichnungen “GASM GZ-S 1400” und “FFH 0900 – 1400” sind eingraviert. Es handelt sich hier um ein abweichendes Produktfoto zur Veranschaulichung. Der Aufbau des GASM.GZ.1400-2 ist anders als aktuell dargestellt.Hinweis:Das Stulpgetriebe ist mittig fixiert, wobei sich der Griff in der geschlossenen Position befindet – in genau dieser Position erfolgt auch das Ablängen des Bauteils.
Beim Einsetzen des Stulpgetriebes in die Beschlagnut löst sich die Mittenfixierung automatisch. Bei der ersten Betätigung führt der GZ-Hebel beim Öffnen einen Leerhub aus. Dabei springt eine Feder auf einen neuen Anschlagpunkt gespannt, wodurch das System aktiviert wird und der Standflügel anschließend verriegelbar ist.
Winkhaus Stulpflügelgetriebe GASK.GZ.2000-4, 4 Schließbleche
Ab
33,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.GZ.2000-4 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4965459 “STULPGETR.GASK.GZ.2000-4”
Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (4 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar (nicht bei GASK.GZ.710 und GASK.GZ.830)– Mittenfixierung serienmäßig– Die Ablängung erfolgt in geöffnetem Zustand– Funktionsbauteile DFE und TFE nicht kombinierbar mit GASK.GZ.710 / GASK.GZ.830– Nicht mit Dornmaß D7,5, D8,5 und D-6 kombinierbar– Rechts und links verwendbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Nicht für Schraubautomaten geeignet
Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe
Die Bezeichnungen “GASK GZ 2000” und “FFH 1750 – 2000” sind eingraviert. Bei dieser Ausführung sind 4 Schließbleche montiert/aufgeschweißt. Der Aufbau des Stulpflügelgetriebes ist eventuell anders, als aktuell dargestellt.
Tipp: Kann optimal als Alternative für das Stulpflügelgetriebe GASK.2000-4 verwendet werden. Der Aufbau ist ähnlich, der Hebelmechanismus des GASK.GZ.2000-4 ist deutlich stabiler.
Winkhaus Stulpflügelgetriebe GASK.1550-2, 2 Schließbleche
24,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.1550-2 aus der Beschlagserie activPilot.Herstellernummer: 4933708 "STULPGETR.GASK.1550-2"
Bauteiltyp: StulpgetriebeGetriebeart: Stulp-TastergetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: konstantGriffhöhe: 550 mmAbschließbar: neinmin. Flügelfalzhöhe: 1300 mmmax. Flügelfalzhöhe: 1550 mmAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 2Vormontiertes Schließblech: SEFFenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 19Hebellänge: langKlemmung: jaKoppelbar: ja

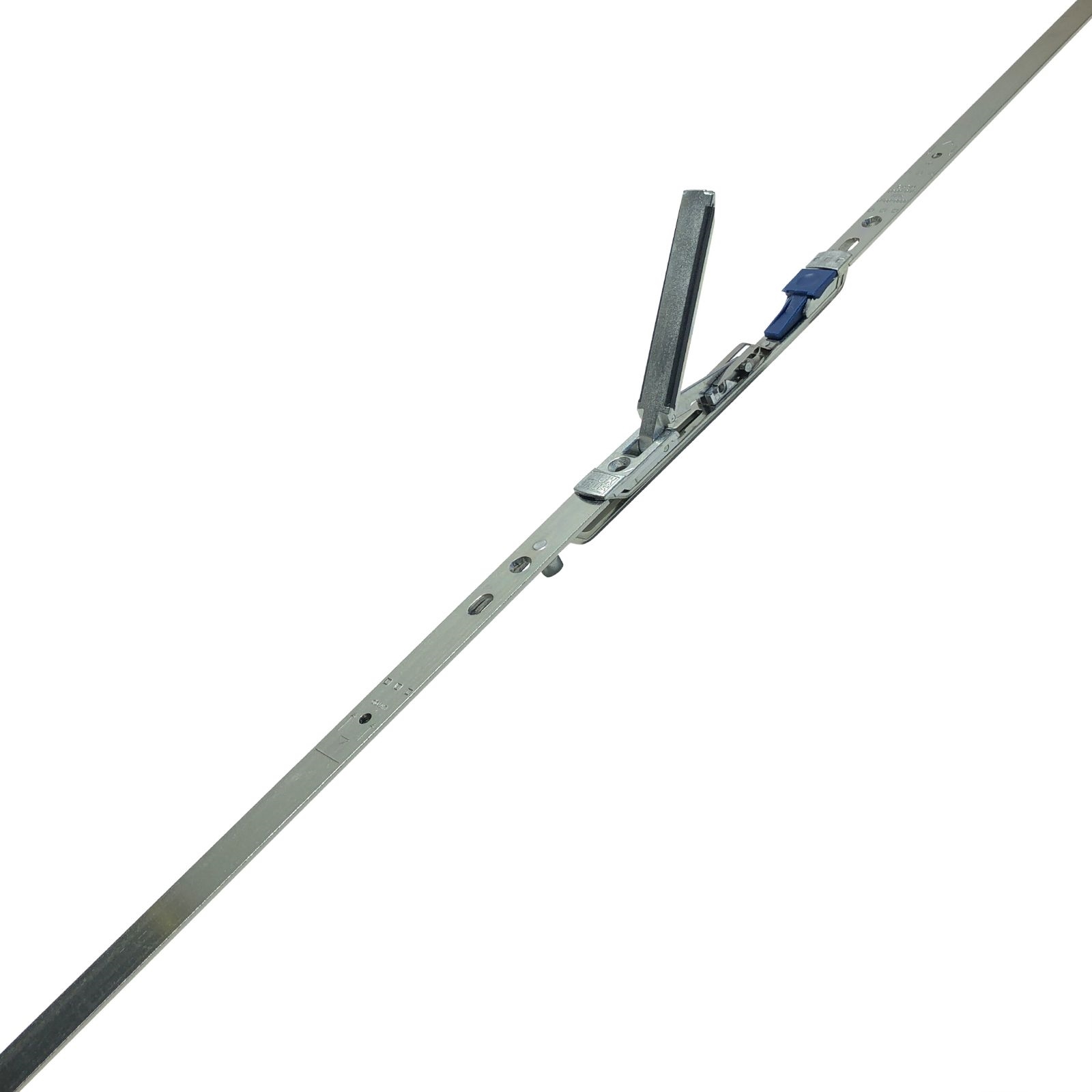

Winkhaus Stulpflügelgetriebe GASM.800, ohne Schließblech
12,50 €*
Original Winkhaus Stulpflügelgetriebe GASM 800 für mittigen Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4927112 “STULPGETR.GASM.800” Produktbeschreibung: – Für mittigen Griffsitz bei gegenüberliegender Beschlagnut – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 560 – 800 mm Flügelfalzhöhe Die Bezeichnungen “GASM 800” und “FFH 0560 – 0800” sind eingraviert.
Winkhaus Stulpflügelgetriebe GASK.GZ.2000-2, 2 Schließbleche
Ab
32,95 €*
Original Winkhaus Stulpflügelgetriebe GASK.GZ.2000-2 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot.Herstellernummer: 4965458 “STULPGETR.GASK.GZ.2000-2”
Produktbeschreibung:– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut– Einteilig– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM– Sicherheitsschließbleche generell vormontiert (2 Stück!)– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar (nicht bei GASK.GZ.710 und GASK.GZ.830)– Mittenfixierung serienmäßig– Die Ablängung erfolgt in geöffnetem Zustand– Funktionsbauteile DFE und TFE nicht kombinierbar mit GASK.GZ.710 / GASK.GZ.830– Nicht mit Dornmaß D7,5 , D8,5 und D-6 kombinierbar– Rechts und links verwendbar– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Nicht für Schraubautomaten geeignet
Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe
Die Bezeichnungen “GASK GZ 2000” und “FFH 1750 – 2000” sind eingraviert. Bei dieser Ausführung sind 2 Schließbleche montiert/aufgeschweißt. Der Aufbau des Stulpflügelgetriebes ist eventuell anders, als aktuell dargestellt.Tipp: Kann optimal als Alternative für das Stulpflügelgetriebe GASK.2000-2 verwendet werden. Der Aufbau ist ähnlich, der Hebelmechanismus des GASK.GZ.2000-2 ist deutlich stabiler.
