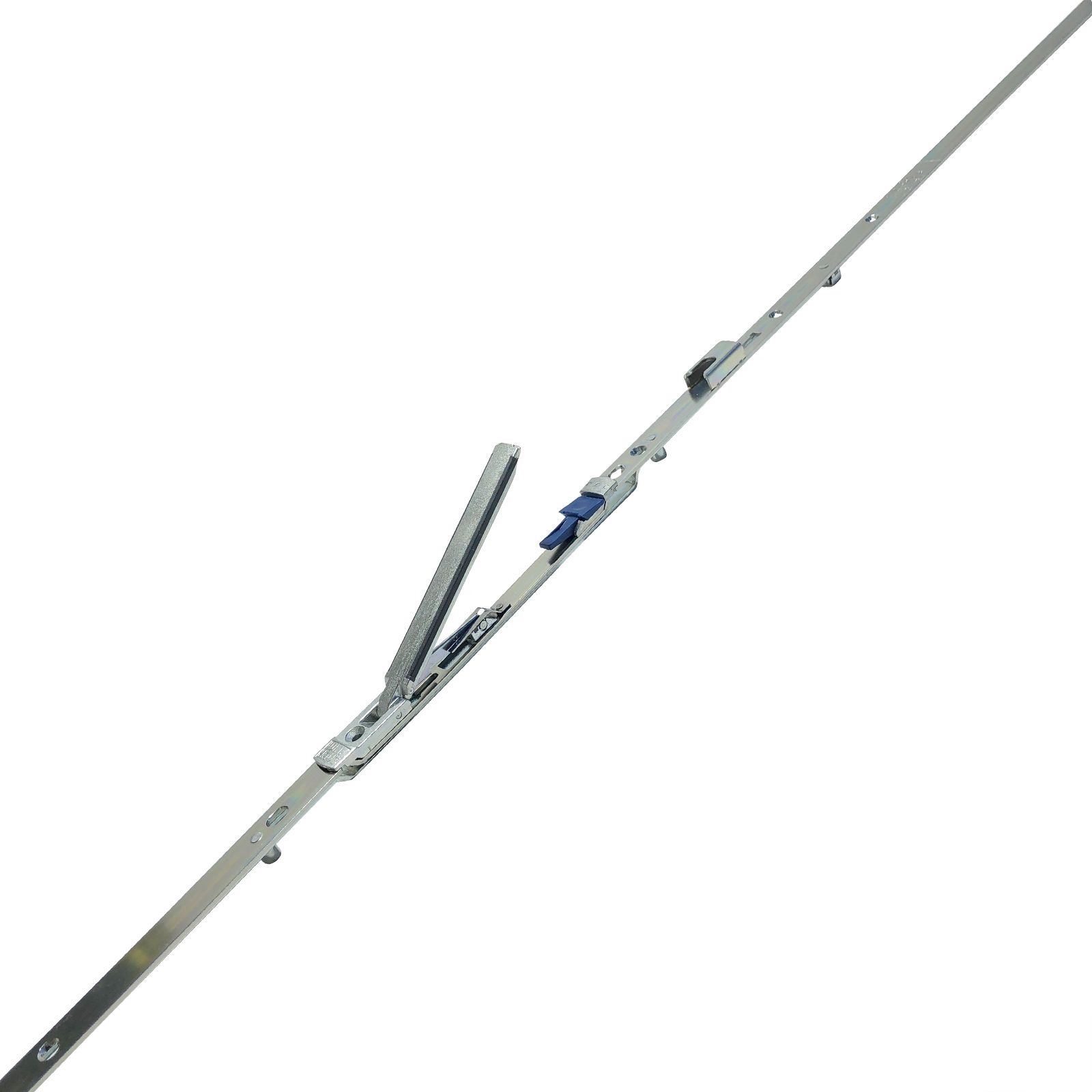

Winkhaus Stulpflügelgetriebe GASK.1325-2, 2 Schließbleche
Produktinformationen "Winkhaus Stulpflügelgetriebe GASK.1325-2, 2 Schließbleche"
Original Winkhaus Stulpflügelgetriebe GASK 1325-2 für konstanten Griffsitz bei gegenüberlingender Beschlagnut aus der Produktlinie activPilot.
Herstellernummer: 4933706
Produktbeschreibung:
– Für konstanten Griffsitz bei gegenüberliegender Beschlagnut
– Einteilig
– In der Beschlagnut klemmbar
– Verdeckt liegender Bedienungshebel leicht zugänglich
– Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM
– Sicherheitsschließbleche generell vormontiert
– Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1
– Mittenfixierung serienmäßig
– Rechts und links verwendbar
– Lieferzustand ist die Drehstellung
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
– kürzbar gemäß der angegebenen FFH
Anwendungsbereich: 1075 mm – 1325 mm Flügelfalzhöhe (FFH)
Die Bezeichnung “GASK 1325 BK V1” ist auf der Getriebeschiene eingraviert.
| Anzahl Schließzapfen: | 2 Stück |
|---|---|
| Ausführung: | Standard, einteilig |
| DIN-Richtung: | DIN Links-Rechts |
| Einbautiefe: | 28 mm |
| Einsatzbereich: | Drehflügel, Drehkipp |
| Ergänzung: | Flügelteil, Mittenfixierung |
| Farbe: | silber |
| Farbton: | silberfarbig |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff, Holz; Kunststoff |
| Flügelfalzhöhe max.: | 1.325 mm, 2.300 mm |
| Flügelfalzhöhe min.: | 1.075 mm, 1.800 mm |
| Griffsitz: | konstant, mittig |
| Hebellänge: | lang |
| Schließzapfen: | Rollzapfen, Sicherheitsschließstück |
| Stulpausführung: | Stulpform |
| Stulpform: | Flachstulp |
| Vierkantlochung: | 7 mm |
| Befestigungsart: | zum Anschrauben, zum Klemmen |
| Dornmaß: | 15,5 mm |
| Produktart: | Stulpflügelgetriebe, Stulpgetriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Herstellernummer: | 4933706 |
| Marke: | Winkhaus |
| Material: | Stahl |
