Winkhaus Stulpflügelgetriebe GASM.1050-1.E3
Produktinformationen "Winkhaus Stulpflügelgetriebe GASM.1050-1.E3"

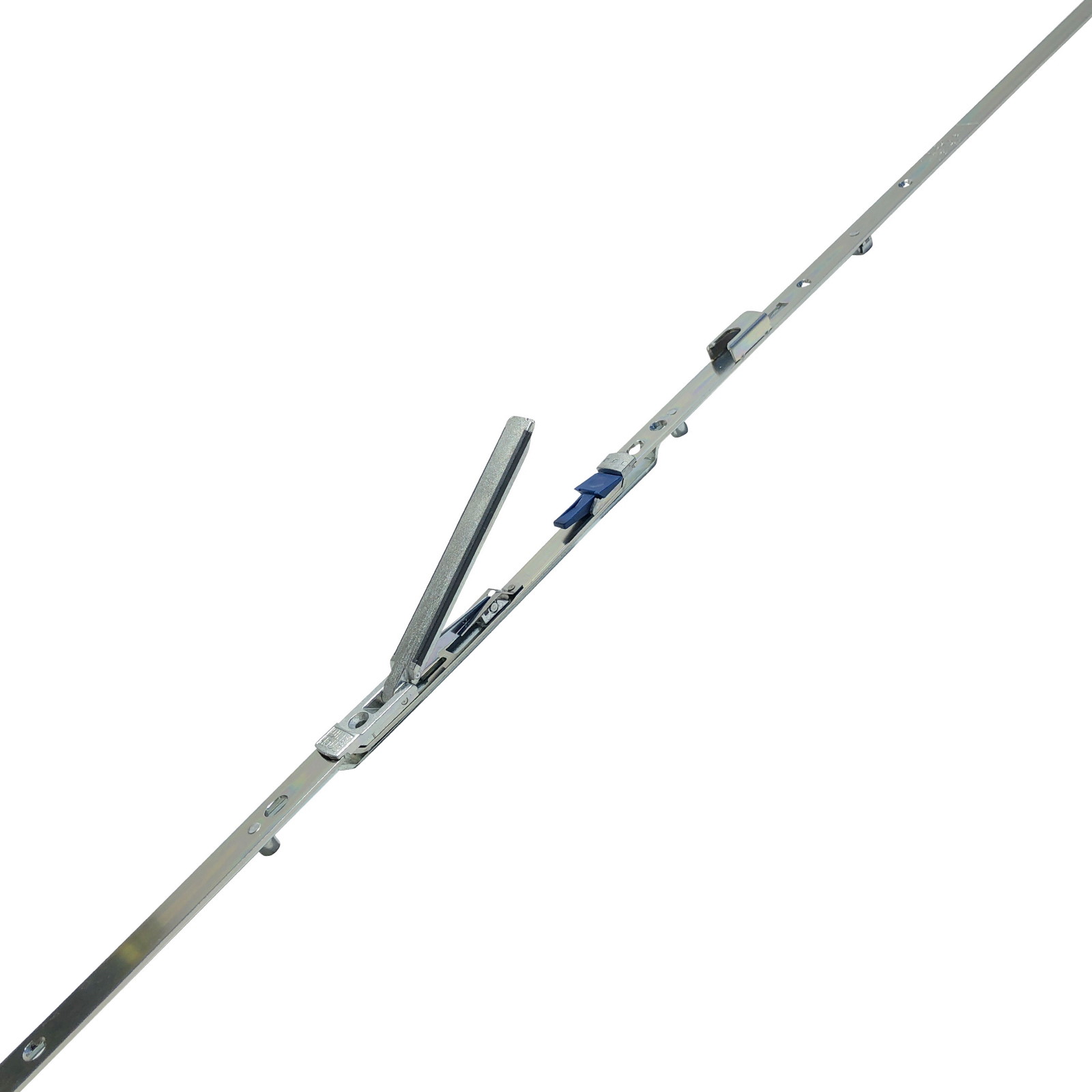

Original Winkhaus Stulpflügelgetriebe GASM.1050-1.E3 aus der Beschlagserie activPilot.
Herstellernummer: 4933666 "STULPGETR.GASM.1050-1.E3"
Produktbeschreibung:
- Für mittigen Griffsitz bei gegenüberliegender Beschlagnut
- Einteilig
- Die GASM.1050 wird immer in Verbindung mit der Eckumlenkung E3 gesetzt.
- In der Beschlagnut klemmbar
- Verdeckt liegender Bedienungshebel leicht zugänglich
- Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM
- Sicherheitsschließbleche generell vormontiert
- Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar - ab GASM.1050-1 (gilt nicht für activPilot Comfort)
- Mittenfixierung serienmäßig
- Rechts und links verwendbar
- Lieferzustand ist die Drehstellung
- Stulpbreite 16 mm
- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
| Anzahl Schließzapfen: | 1 Stück, 2 Stück |
|---|---|
| Ausführung: | Standard, einteilig |
| DIN-Richtung: | DIN Links-Rechts |
| Einbautiefe: | 28 mm |
| Einsatzbereich: | Drehflügel, Drehkipp |
| Ergänzung: | Flügelteil, Mittenfixierung |
| Farbe: | silber |
| Farbton: | silberfarbig |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff, Holz; Kunststoff |
| Flügelfalzhöhe max.: | 1.050 mm, 2.300 mm |
| Flügelfalzhöhe min.: | 1.800 mm, 710 mm |
| Griffsitz: | mittig |
| Hebellänge: | kurz |
| Schließzapfen: | Rollzapfen, Sicherheitsschließstück |
| Stulpausführung: | Stulpform |
| Stulpform: | Flachstulp |
| Vierkantlochung: | 7 mm |
| Befestigungsart: | zum Anschrauben, zum Klemmen |
| Dornmaß: | 15,5 mm |
| Produktart: | Stulpflügelgetriebe, Stulpgetriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Herstellernummer: | 4933666 |
| Marke: | Winkhaus |
| Material: | Stahl |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Concept C, activPilot Elegance, activPilot Ergo, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar |
