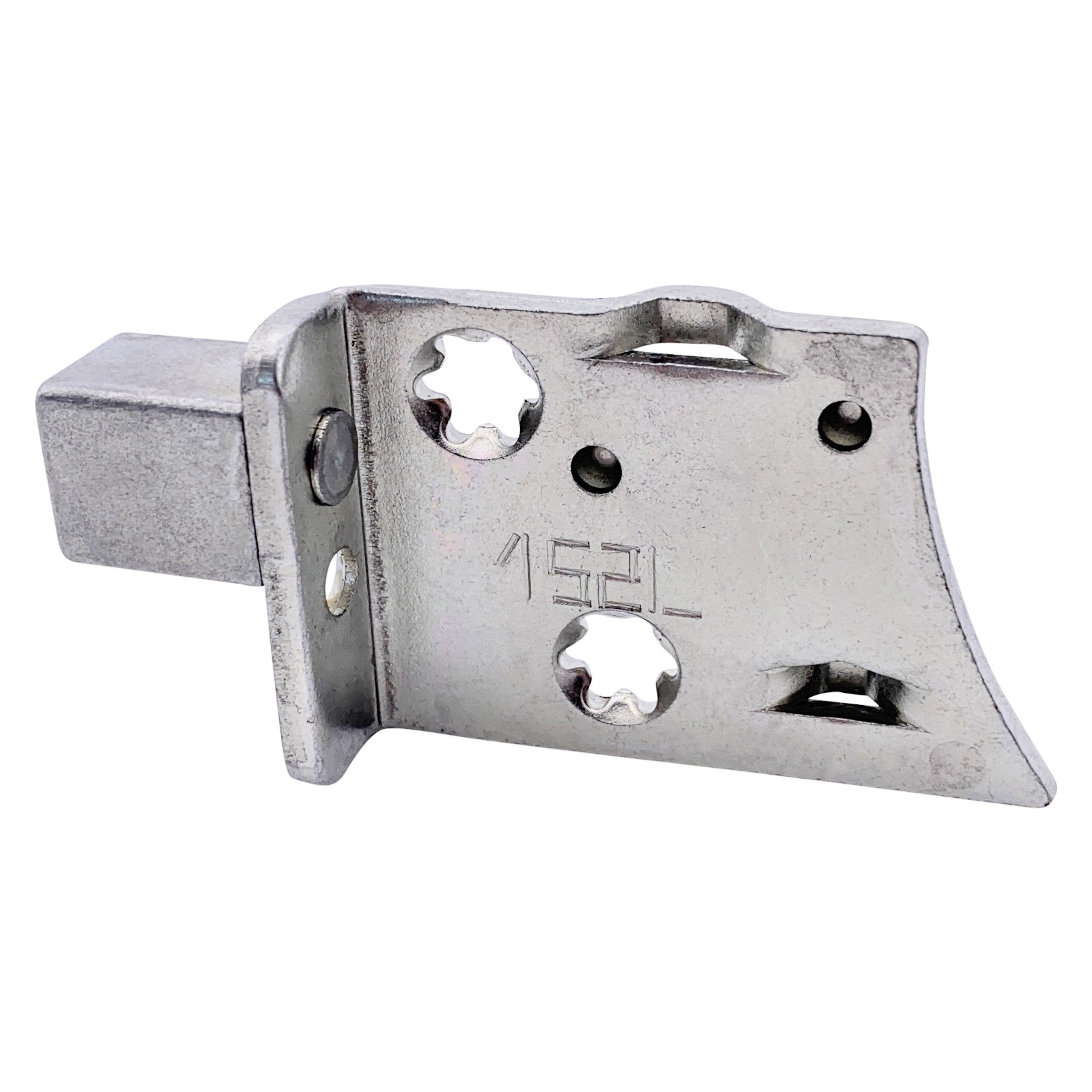

Winkhaus Adapterplatte AP.K.SE.152.LS
Original Winkhaus Adapterplatte AP.K.SE.152.LS (DIN LS) aus der Beschlagserie activPilot Select
Herstellernummer: 4932742 "ADAPTERPLATTE AP.K.SE.152.LS"
Produktbeschreibung:
- Zur Aufnahme der Flügellagerschiene FLS.SE
- Montage oberhalb des Ecklagers EL...SE
- Profilbezogen: VEKA Profil
- Max. Flügelgewicht in Verbindung mit der Flügellagerschiene FLS.SE beträgt 150 kg
- Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.
- Bohrbilder siehe Katalog Gruppe 15, Einbauzeichnungen B-6-2
- Nutmittenlage 13 mm
Die Bezeichnung "152L" ist eingraviert.
| DIN-Richtung: | DIN Links |
|---|---|
| Einsatzbereich: | Drehkipp |
| Falzluft: | 12 |
| Farbe: | silber |
| Fenstertyp: | Kunststoff |
| Flügelgewicht max.: | 150 kg |
| Nutlage: | 13 mm |
| Nutmittenlage: | 13 |
| Befestigungsart: | zum Anschrauben |
| Produktart: | Adapterplatte |
| Profilsystem: | Brügmann AD/MD |
| Finish: | chromatiert |
| Material: | Stahl |
