Winkhaus Fehlschaltsicherung Ersatzteile | activPilot Concept (ab 2006)

Winkhaus Trifunktionselement TFE SL

Original WINKHAUS Trifunktionselement TFE in Silber aus der Beschlagserie activPilotHerstellernummer: 4931450 "TRIFUNKTIONSELEMENT TFE"Funktionsweise:– zum Aufschrauben auf die Getriebeschiene– beinhaltet die Funktionen Fehlschaltsicherung, Auflaufstütze und Balkontürschnäpper– Mittenfixiert und daher im Lieferzustand rechts und links verwendbar– wird nach erfolgter Montage am Flügel aktiviert– max. Flügelgewicht 130 kgMontageinformation:Das TFE ist höhenverstellbar und muss passend in Verbindung mit einem der Rahmenteile (z.B. "RT.DFE-TFE" (1-flügelig) oder "RT.DFE-TFE.S (2-flügelig / Stulp)) justiert werden. Die Justierung des TFE erfolgt mit einem 4 mm Innensechskant, das Rahmenteil wird mit einem 2,5 mm Innensechskant justiert.Der kleine Stift, der oben am TFE rausschaut, wird nach erfolgter Montage z.B. mit einem Hammer festgeschlagen, damit das TFE festsitzt.Wichtig: Das TFE wird in neutraler Stellung angeliefert und durch einmaliges Schwenken nach links bzw. rechts aktiviert. Nach erfolgter Aktivierung kann die DIN-Richtung NICHT mehr geändert werden.Die Bezeichnung “TFE” ist auf der Vorderseite eingraviert.

Ab 3,99 €*

Zum Produkt

Winkhaus Duofunktionselement DFE

Original Winkhaus Duofunktionselement DFE aus der Beschlagserie activPilotHerstellernummer: 4931451 "DUOFUNKTIONSELEMENT DFE"Technische Informationen:Bauteiltyp: FehlschaltsicherungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9 mm, 13 mmFalzluft: 4 mm, 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberOberfläche: verzinktZusätzliche: Funktion Flügelheber

Ab 1,49 €*

Zum Produkt

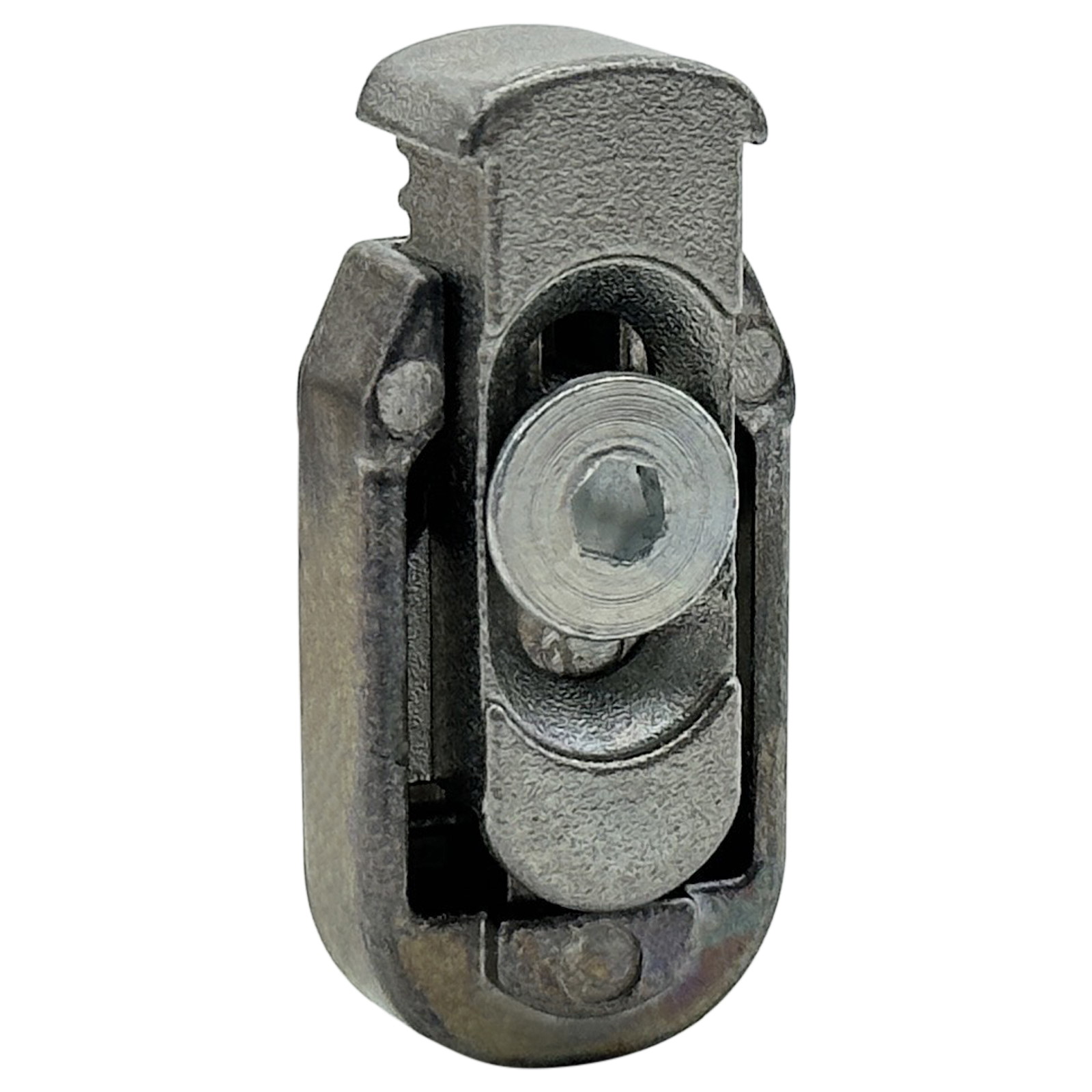

Winkhaus Rahmenteil RT.DFE-TFE.ZN

Original Winkhaus Rahmenteil RT.DFE-TFE.ZN aus der Beschlagserie activPilot.Herstellernummer: 4937821 “RAHMENT.RT.DFE-TFE.ZN”Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– DIN Links / Rechts verwendbarLieferumfang:– Rahmenteil RT.DFE-TFE.ZNDen korrekten Einbau in Verbindung mit einem Trifunktionselement können Sie den Produktbildern entnehmen.

Ab 0,80 €*

Zum Produkt

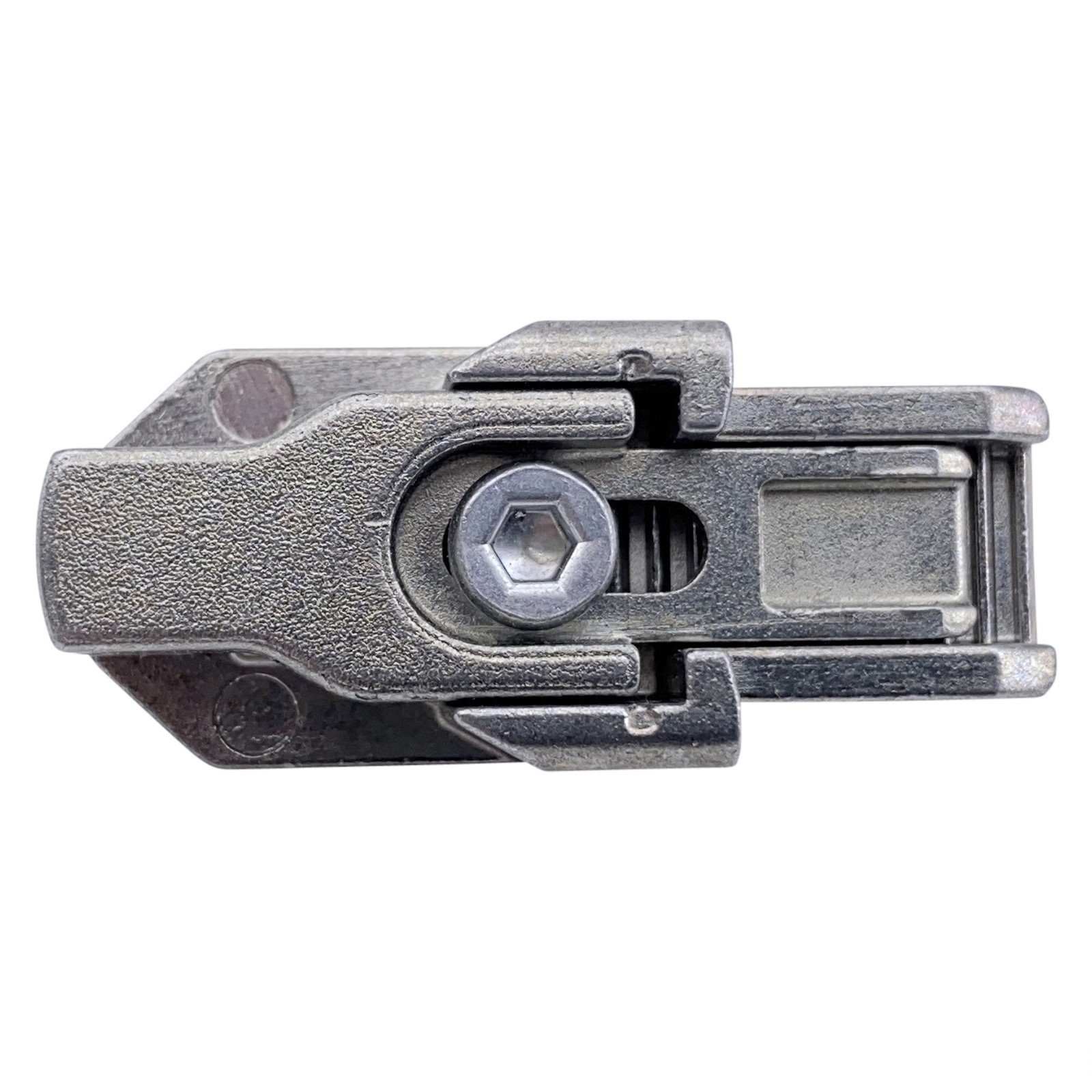

Winkhaus Rahmenteil RT.DFE-TFE.S

- Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben- Profilneutral, da der Adapter in die Schließbleche des Stulpflügelgetriebes montiert wirdMerkmale:Bauteiltyp: RT für DFE/TFEFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlNutmittenlage: 13 mmFalzluft: 12 mmHolzrahmennut: Eurofalz, Euronut 6/8, Euronut 7/8Bauteiltiefe: 18,8 mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz : Blendrahmen - verdecktliegendBauteillänge: 49 mm

Ab 1,00 €*

Zum Produkt

Winkhaus Rahmenteil RT.DFE-TFE.RS

Original Winkhaus Rahmenteil RT.DFE-TFE.RSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.RS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.RS

1,79 €*

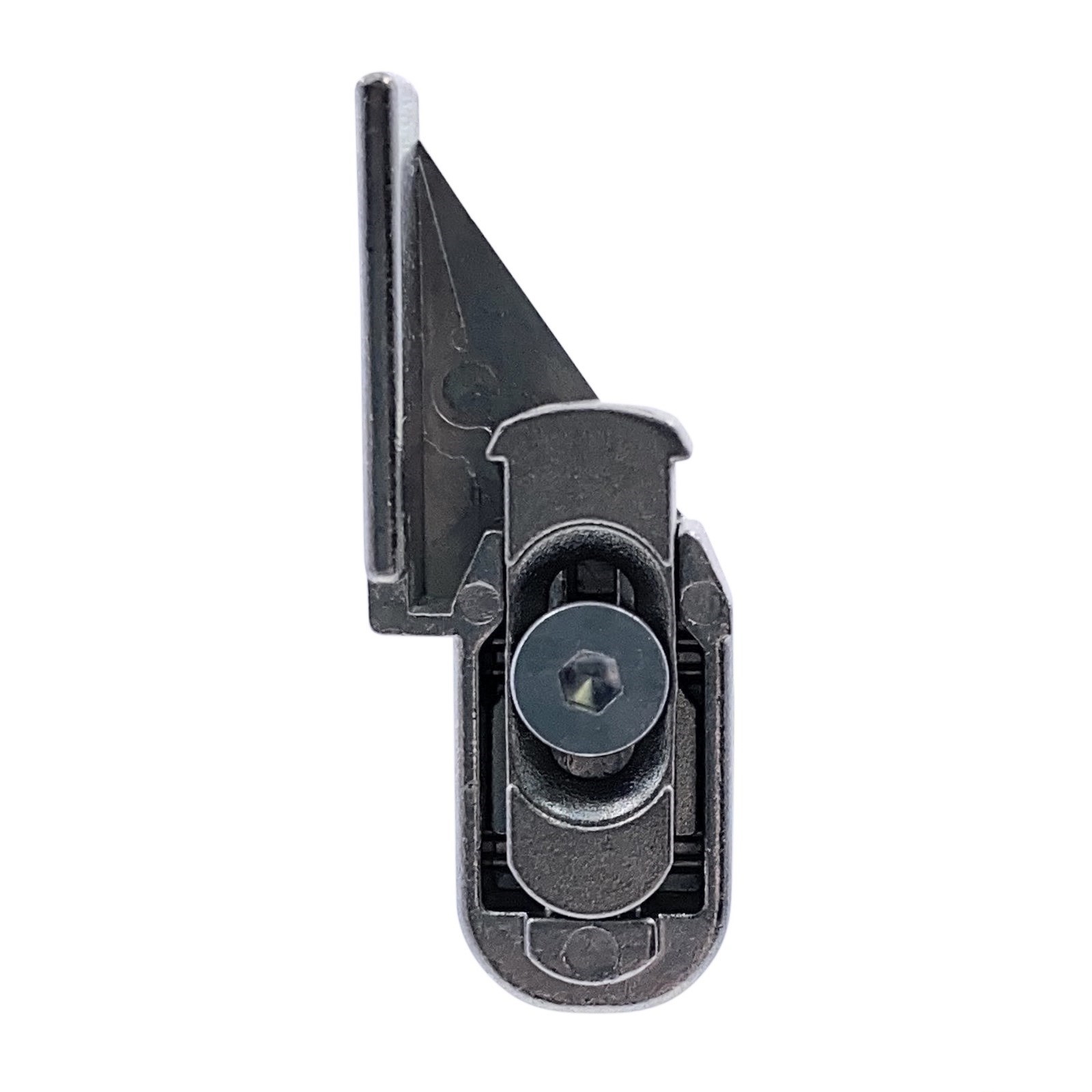

Winkhaus Rahmenteil RT.DFE-TFE.LS

Original Winkhaus Rahmenteil RT.DFE-TFE.LSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.LS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.LS

1,79 €*

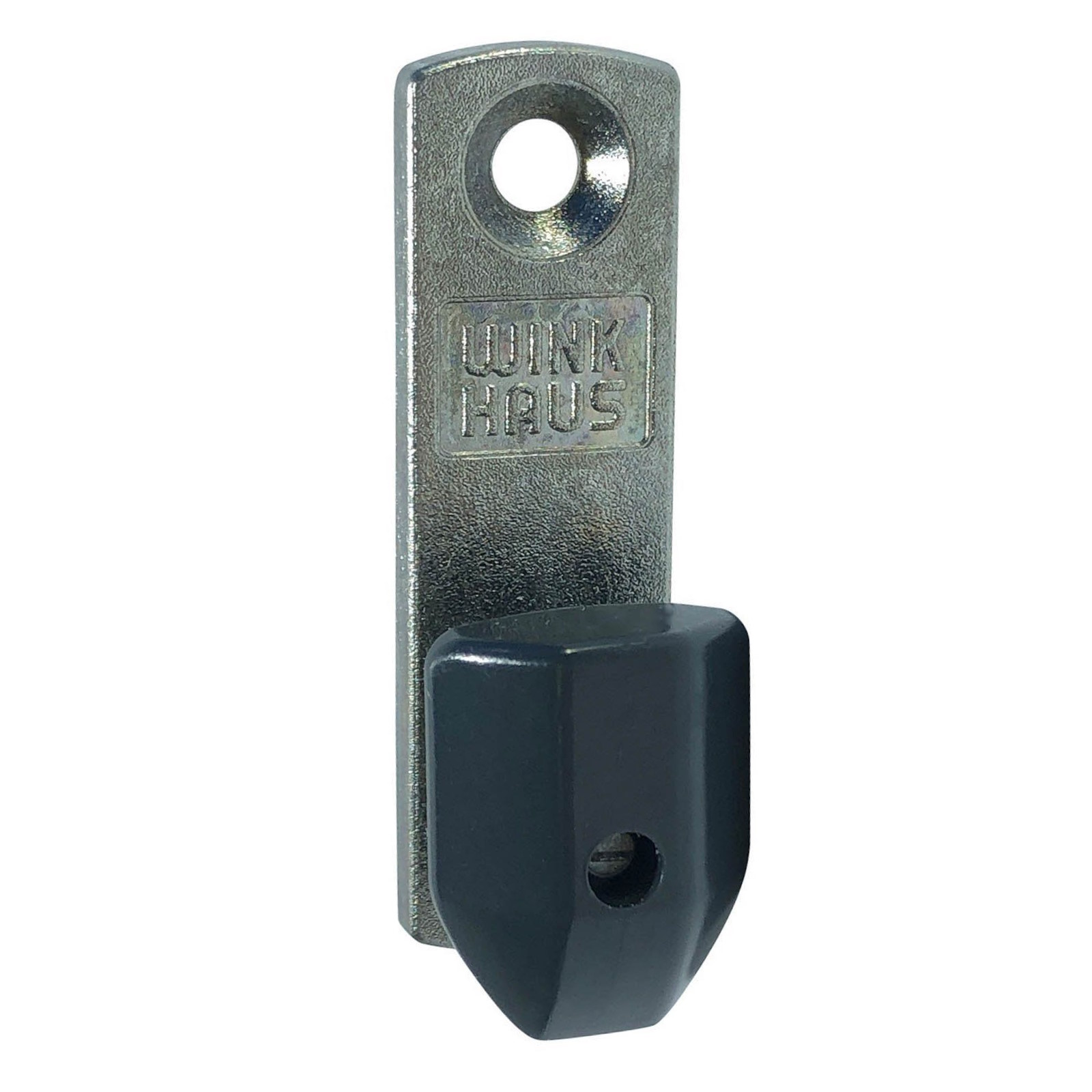

Winkhaus Fehlschaltsicherung FSF

Original Winkhaus Fehlschaltsicherung FSF aus der Beschlagserie activPilotHerstellernummer: 5031156 "FEHLSCHALTSICHERUNG FSF" Produktbeschreibung:– Zum Aufschrauben auf die Getriebeschiene– Verhindert das Betätigen des Griffes bei geöffnetem Flügel– Mittenfixiert und daher im Lieferzustand rechts und links verwendbar– Separates Rahmenteil nicht erforderlich (schlägt auf den Rahmen)– Für Nutmittenlage von 9 und 13 mm geeignet Lieferumfang:1x Fehlschaltsicherung FSF

Ab 1,99 €*

Zum Produkt

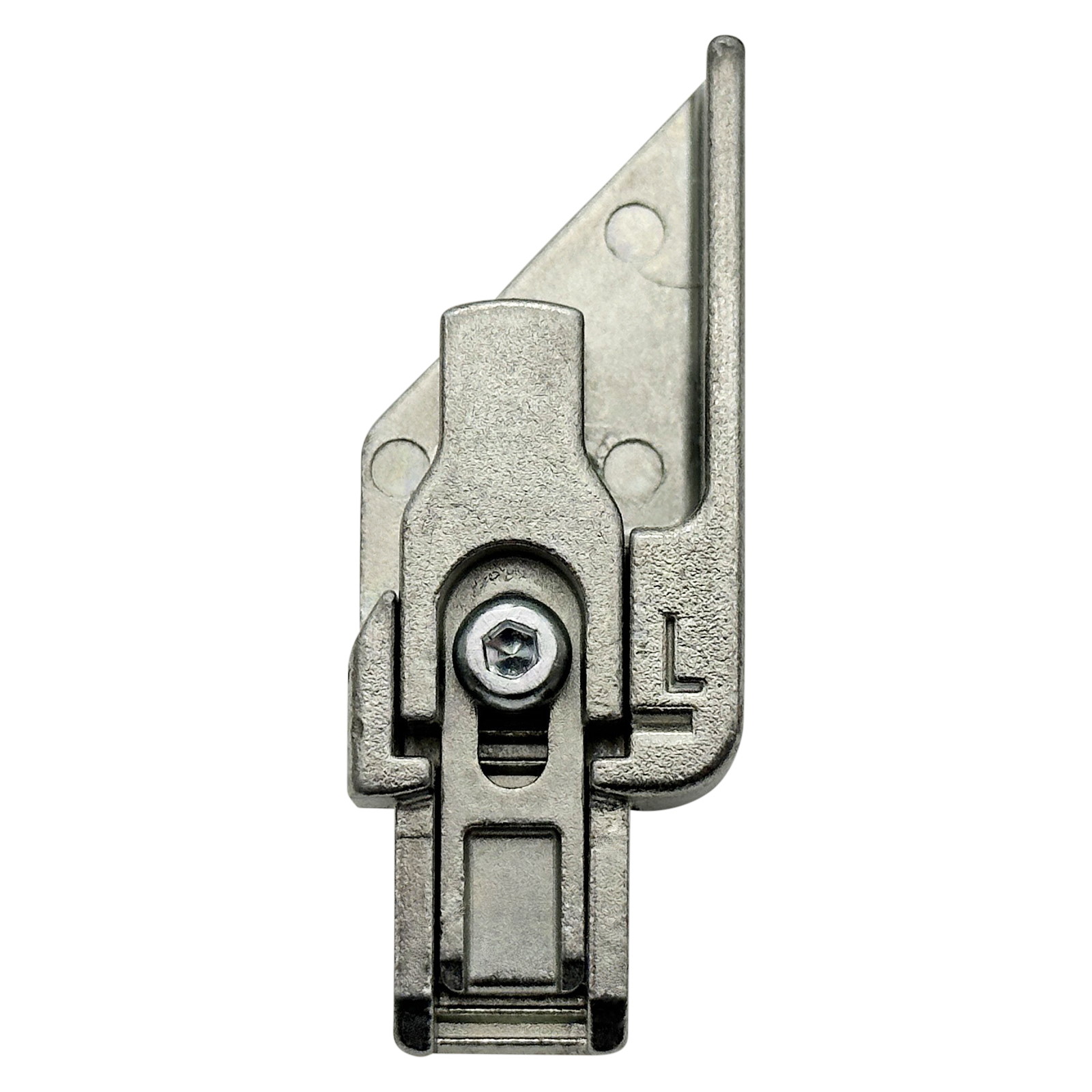

Winkhaus Rahmenteil RT.DFE-TFE.S.LS

Original Winkhaus Rahmenteil RT.DFE-TFE.S.LSHerstellernummer: 4933547 “RAHMENT.RT.DFE-TFE.S.LS” Funktionsweise:– Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar- DIN Links Lieferumfang:– Rahmenteil RT.DFE-TFE.S.LS

1,79 €*

Winkhaus Rahmenteil RT.DFE-TFE.S.RS

Original Winkhaus Rahmenteil RT.DFE-TFE.S.RSHerstellernummer: 4933545 “RAHMENT.RT.DFE-TFE.S.RS” Funktionsweise:– Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar– DIN Rechts Lieferumfang:– Rahmenteil RT.DFE-TFE.S.RS

1,79 €*

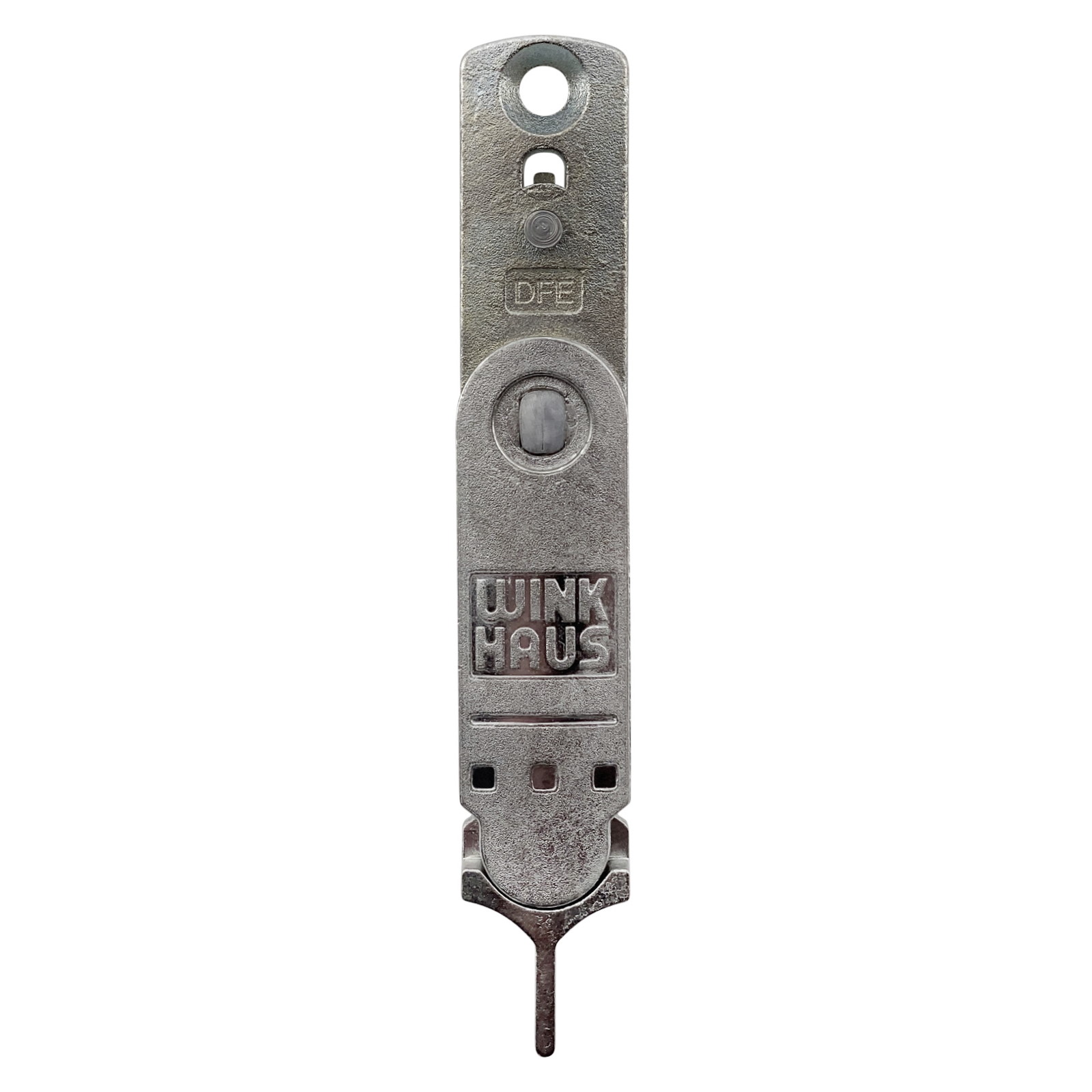

Winkhaus Duofunktionselement DFE-P

Original Winkhaus Duofunktionselement DFE-P (Pendelvariante) aus der Beschlagserie activPilot.Herstellernummer: 4932220 "DUOFUNKTIONSELEMENT DFE-P" Technische Informationen:- Zum Aufschrauben auf die Getriebeschiene- DFE beinhaltet die Funktionen Fehlschaltsicherung und Auflaufstütze- Mittenfixiert und daher im Lieferzustand rechts und links verwendbar- Wird nach erfolgter Montage am Flügel aktiviert- Max. Flügelgewicht 130 kg- Pendelvariante

1,95 €*

Winkhaus Fehlschaltsicherung FSA 13

Original Winkhaus Fehlschaltsicherung FSA 13 in SilberHerstellernummer: 4926367 „FEHLSCHALTSICHERUNG FSA 13“ Funktionsweise:– verhindert Fehlbedienung von Dreh-Kipp-Fenstern– ermöglicht korrekten Umschaltvorgang zwischen Kipp- und Drehstellung– sorgt für sichere Positionierung des Fensterflügels– beidseitig einsetzbar (DIN links und DIN rechts) Die Fehlschaltsicherung FSA 13 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie ist für Fenster aus Aluminium, Kunststoff und Stahl geeignet und passt in eine 16?mm Beschlagnut mit 13?mm Nutmittenlage. Die Montage ist nicht automatenfähig. Die Oberfläche ist verzinkt und silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Fehlschaltsicherung– Serie: activPilot Concept– Fehlschaltsicherungstyp: FSF– Fensterwerkstoff: Aluminium, Kunststoff, Stahl– Flügelbeschlagnut: 16 mm– Nutmittenlage: 13 mm– Falzluft: 12 mm– Anschlagseite: DIN links, DIN rechts– Klemmung: nein– Zusätzliche Funktion: keine– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Fehlschaltsicherung FSA 13

3,95 €*

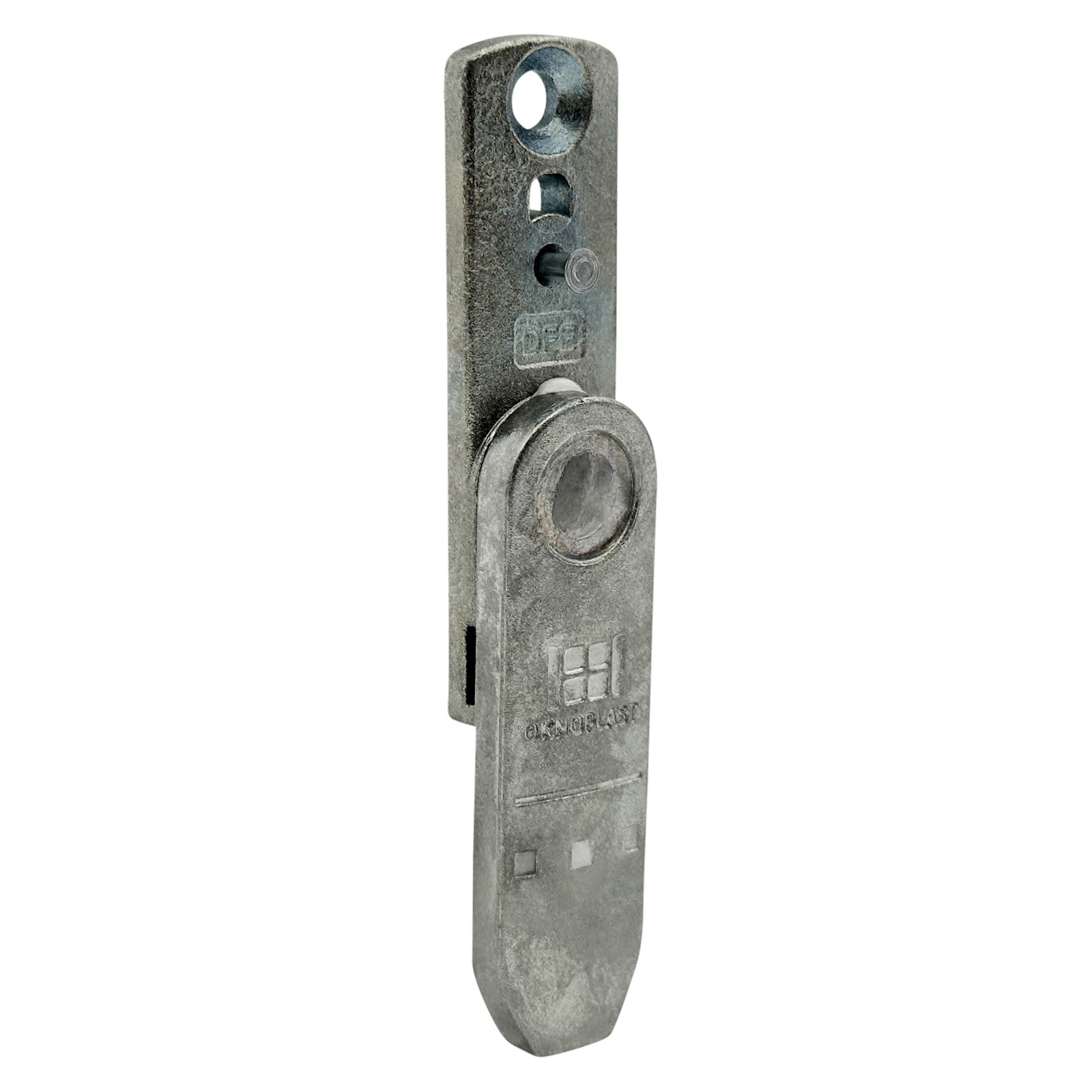

Winkhaus Duofunktionselement DFE.652 (Oknoplast)

Original Winkhaus Duofunktionselement DFE.652 für OKNOPLAST.Herstellernummer: 5034328 "DUOFUNKTIONSELEMENT DFE.652" Technische Informationen:Bauteiltyp: FehlschaltsicherungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberOberfläche: verzinktZusätzliche: Funktion Flügelheber

7,95 €*
