Winkhaus Getriebeschiene GM.U.1100-1.ZN
Produktinformationen "Winkhaus Getriebeschiene GM.U.1100-1.ZN"
Original Winkhaus Getriebeschiene GM.U.1100-1.ZN aus der Beschlagserie proPilot.
Herstellernummer: 4987359 “GETRIEBE GM.U.1100-1.ZN”
Produktbeschreibung:
– Mittiger Griffsitz GM
– Dornmaß 15,5 mm
– Fehlschaltsicherung FS.U nachrüstbar
– Rechts und links verwendbar
– Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
750 – 1100 mm Flügelfalzhöhe

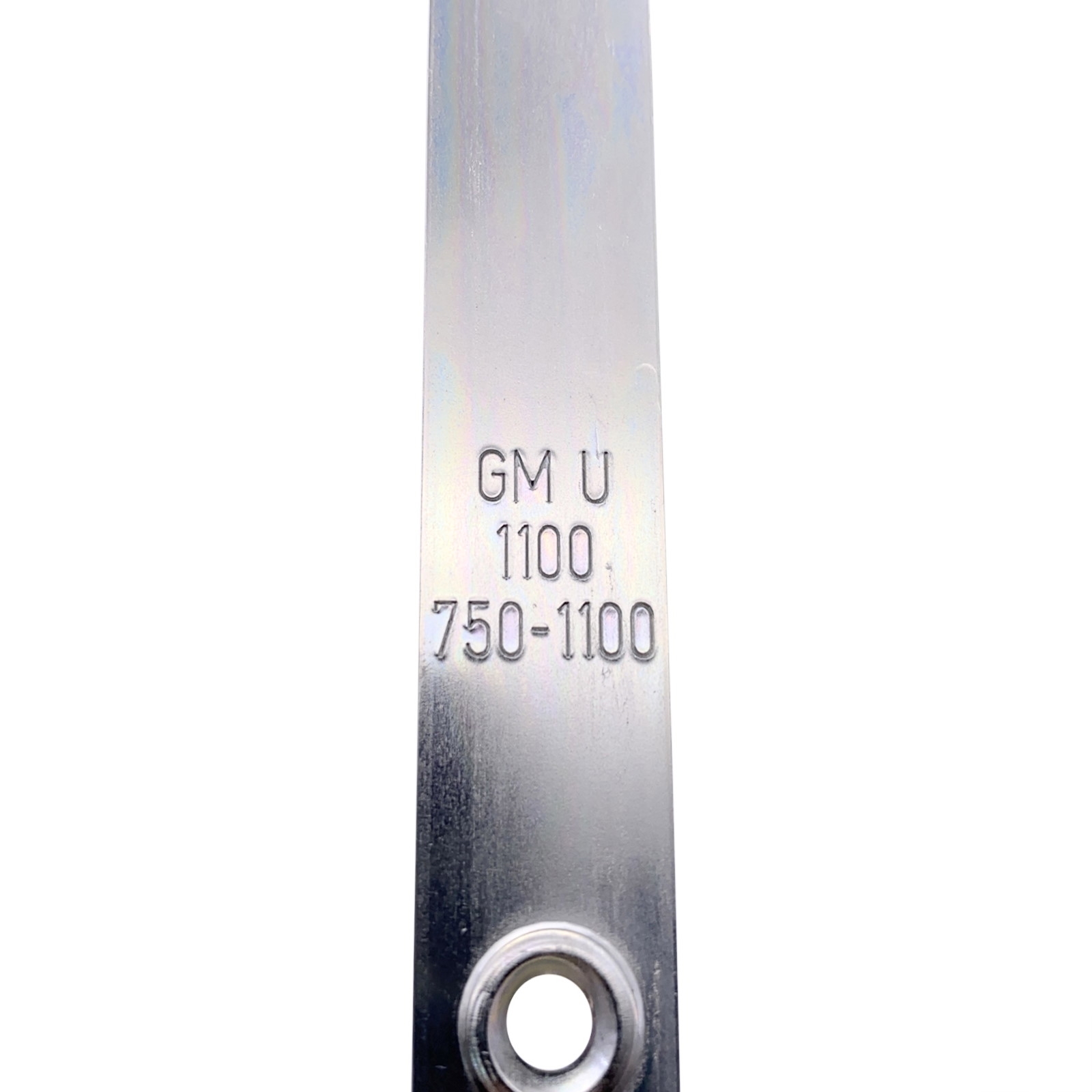

Die Bezeichnungen “GM U 1100” und “750-1100” sind eingraviert.
Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung.
Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
| Farbe: | silber |
|---|---|
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl |
| Griffsitz: | mittig |
| Dornmaß: | 15.5 |
| Produktart: | Einlassgetriebe |
| Herstellernummer: | 4987359 |
| Marke: | Winkhaus |
| Produktsegment: | proPilot |
