Winkhaus Scherenlager SWS 3-6 braun
Produktinformationen "Winkhaus Scherenlager SWS 3-6 braun"

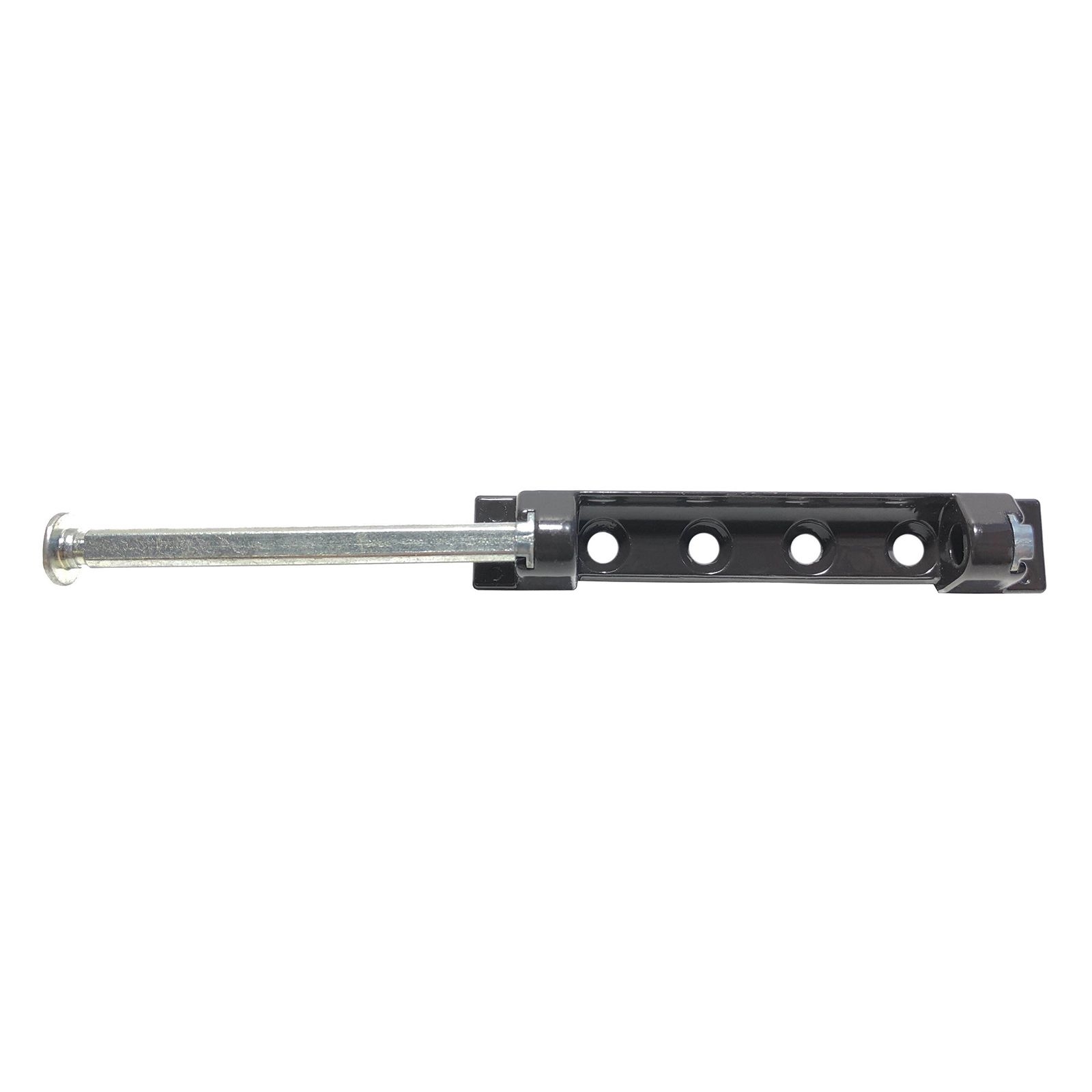

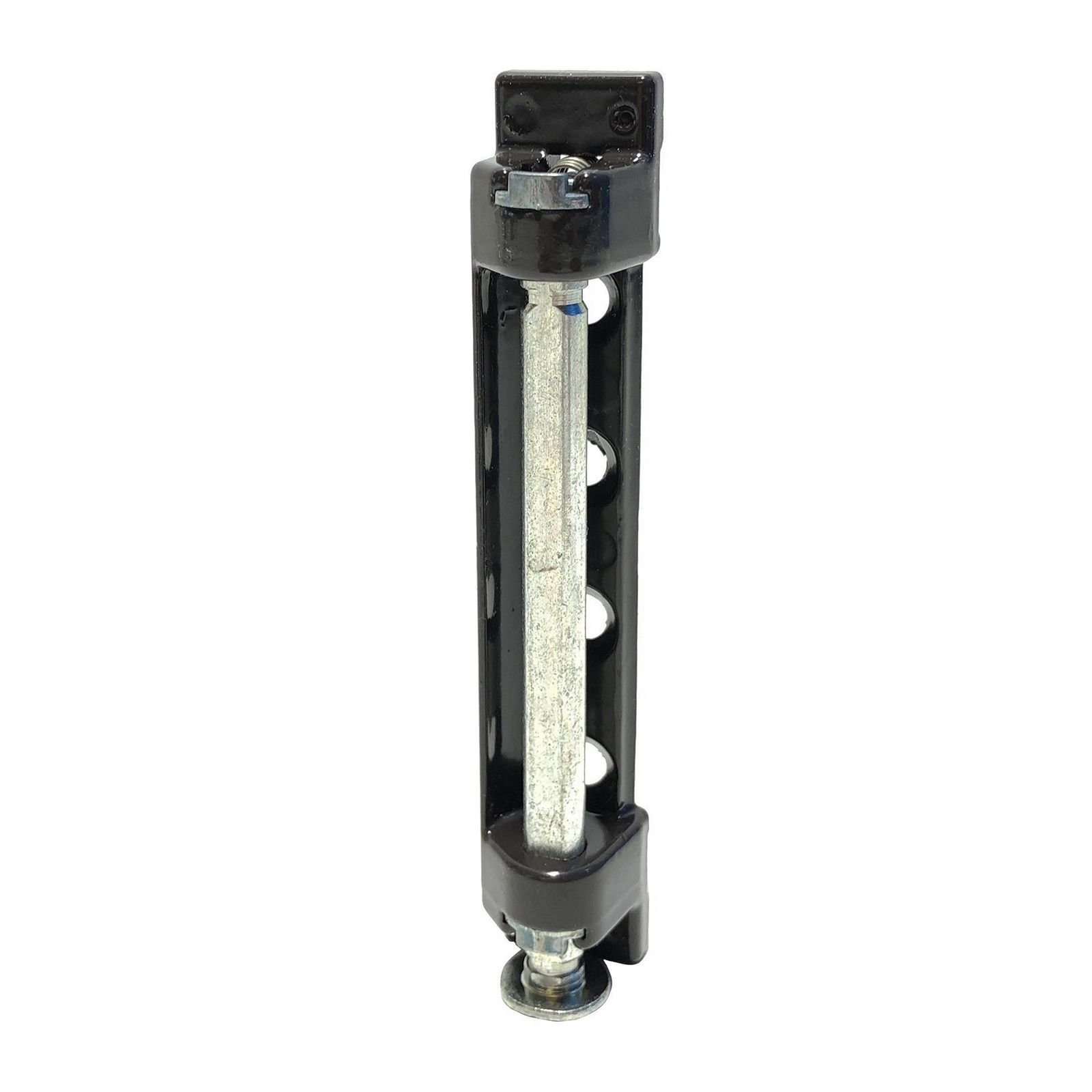

Original WINKHAUS Scherenlager SWS 3-6 in braun
Produktinformationen:
Scherenlager SWS mit symmetrischem Bohrbild entsprechend dem Ecklager ESV. Patentierte Scherenlagerstiftsicherung. Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag). Mit Verdrehsicherung des Scherenlagerstiftes. Scherenlager-/Ecklagerbohrungen am losen Stück möglich. Scherenlager SWS für Flügelgewichte bis 100 kg.
– Scherenlager SWS mit symmetrischem Bohrbild entsprechend dem Ecklager ESV
– Patentierte Scherenlagerstiftsicherung
– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)
– Mit Verdrehsicherung des Scherenlagerstiftes
– Scherenlager-/Ecklagerbohrungen am losen Stück möglich
– Scherenlager SWS für Flügelgewichte bis 100 kg

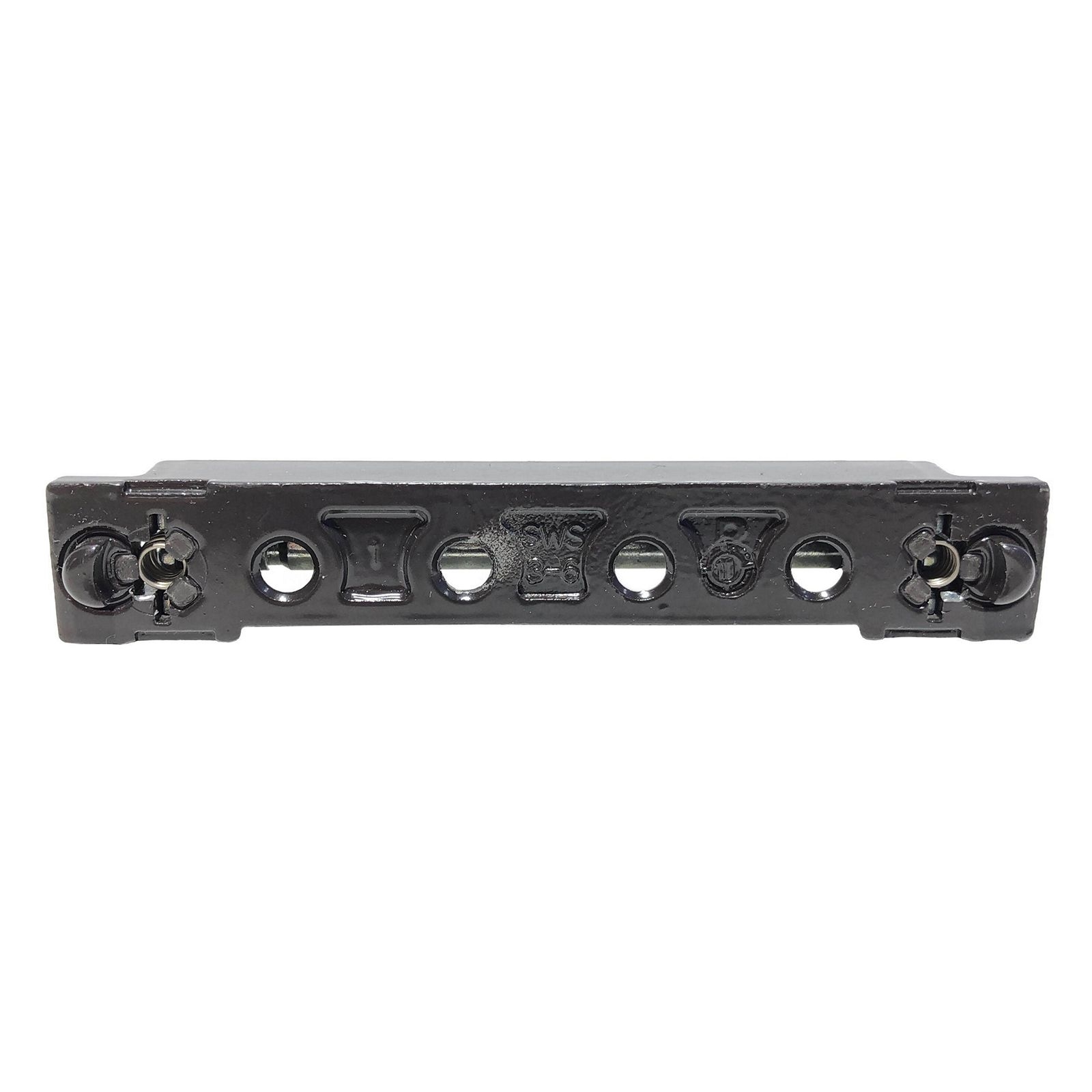

– Bohr- und Schraubbilder siehe weitere Abbildung zum Produkt
– braun pulverbeschichtet
– Gesamtlänge: ca. 89mm
– Breite: ca. 15mm
– Anzahl der Befestigungslöcher: 4 Stück
– Höhe Winkelbandaufnahme: 55mm
Lieferumfang:
– Scherenlager SWS 3-6 in braun
– Scherenlagerbolzen
Hinweise:
Die Scherenlager werden lose geschüttet in einer großen Box angeliefert. Es können daher vereinzelnd minimale Lack-Unebenheiten auftreten.
Das Scherenlager SWS 3-6 kann NICHT als Alternative für das Scherenlager SL. KS. 3-6 genommen werden.
Das Scherenlager SWB 3-6 ist die Schwere Ausführung des SWS 3-6. Dieses besitzt 2 weitere Bohrlöcher und hat eine erhöhte Tragkraft.
| Bohrbild: | symmetrisch |
|---|---|
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Rahmenteil |
| Farbe: | braun |
| Farbton: | silberfarbig |
| Fenstertyp: | Aluminium,Kunststoff,Stahl, Kunststoff |
| Flügelgewicht max.: | 100 kg |
| Nutmittenlage: | 9,13 |
| Tragkraft: | 100 kg |
| Befestigungsart: | zum Anschrauben |
| Produktart: | Scherenlager |
| Finish: | lackiert |
| Material: | Stahl |
| Produktsegment: | autoPilot Comfort, autoPilot Concept, autoPilot Progress |
