Winkhaus Getriebeschiene GRM 920S SL
Produktinformationen "Winkhaus Getriebeschiene GRM 920S SL"
Original WINKHAUS Getriebeschiene GRM 920S SL (Silber verzinkt)
Herstellernummer: 1793778 "GETR.SCH.GRM 920S SL"
Produktinformationen:
– mittiger Griffsitz
– rechts und links verwendbar
– Stulpbreite 16 mm
– Mittenfixierung serienmäßig
– Getriebeschlosskasten einbohrbar
– Getriebeschlosskasten vom Falz her einfräsbar
– Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Technische Daten:
– Dornmaß: 15,5 mm
– Bohrung: 12-25-12
– alternative Bohrung: 12-12-12
– Einbautiefe: 28 mm
Anwendungsbereiche:
GRM 920S SL: 440 - 920 mm Flügelfalzhöhe (FFH)

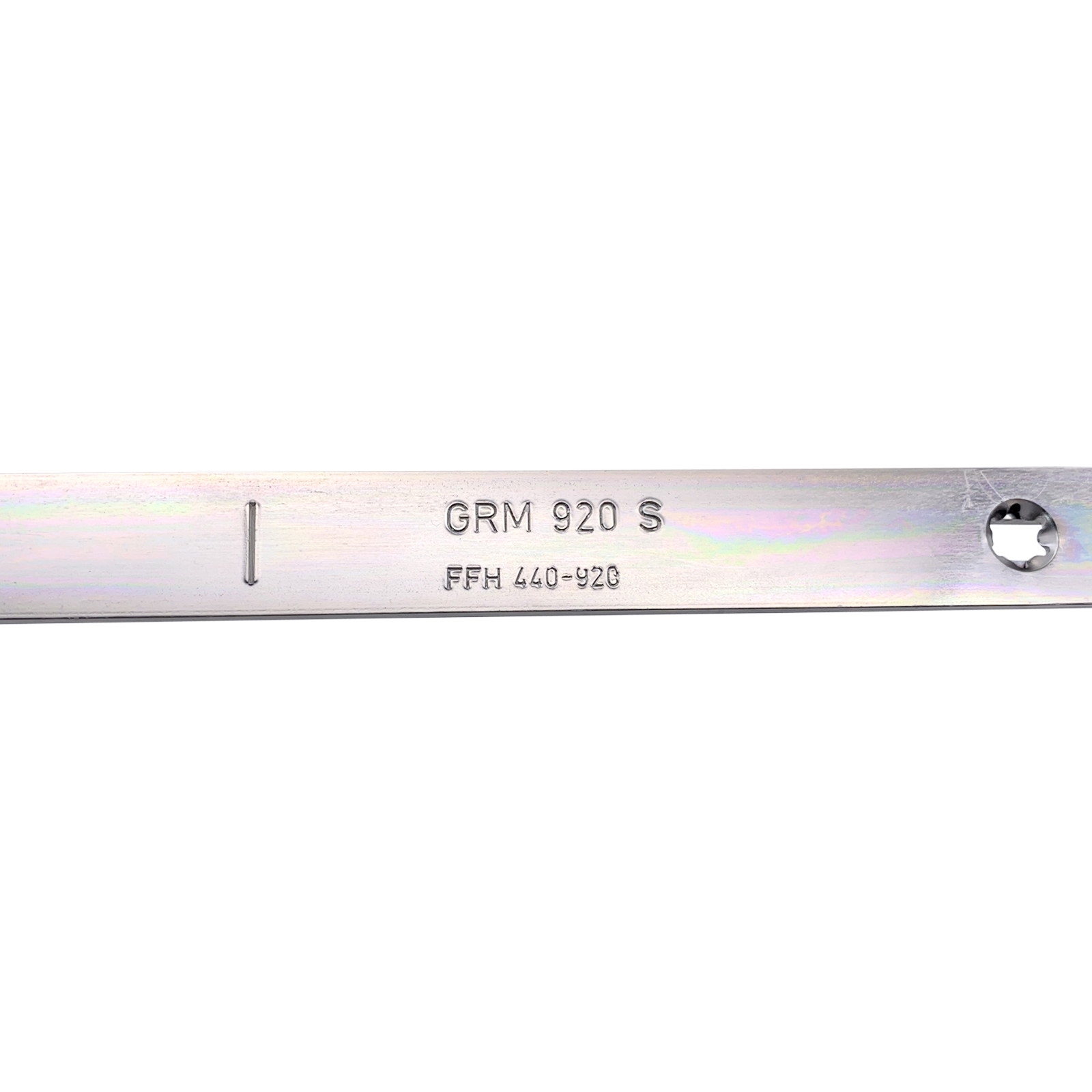

Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.
| Ausführung: | Standard |
|---|---|
| DIN-Richtung: | DIN Links-Rechts |
| Einbautiefe: | 28 mm |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silberfarbig |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Holz; Kunststoff |
| Flügelfalzhöhe max.: | 920 mm |
| Flügelfalzhöhe min.: | 460 mm |
| Griffsitz: | mittig |
| Schließzapfen: | ohne Schließzapfen |
| Vierkantlochung: | 7 mm |
| Befestigungsart: | zum Anschrauben |
| Dornmaß: | 15,5 mm, 15.5 |
| Produktart: | Einlassgetriebe, Getriebe |
| Stulpbreite: | 16 mm |
| Finish: | galvanisch verzinkt |
| Herstellernummer: | 1793778 |
| Marke: | Winkhaus |
| Material: | Stahl |
| Produktsegment: | autoPilot Comfort, autoPilot Concept, autoPilot Elegance, duoPort PAS, duoPort SK |
