Winkhaus Getriebeschiene GRM 2300/2 D35
Produktinformationen "Winkhaus Getriebeschiene GRM 2300/2 D35"
Original WINKHAUS Getriebeschiene GRM 2300/2 D35
– variabler Griffsitz
– Schließzapfen als von Hand verstellbarer Rastexzenter
– Mehrfachspaltlüftung MSL, Fehlschaltsicherung FSS.., FSSW oder Auflaufstütze ALS-FFS nachrüstbar
Technische Daten:
– Flachstulp: 16 mm
– Dornmaß: 35
– Lochabstand: 43 mm
– Bohrung: 12-12-12
– Einbautiefe: Dornmaß + 12 mm
– Drehbewegung: 180°
Anwendungsbereiche:
1800 – 2300 mm Flügelfalzhöhe (FFH)

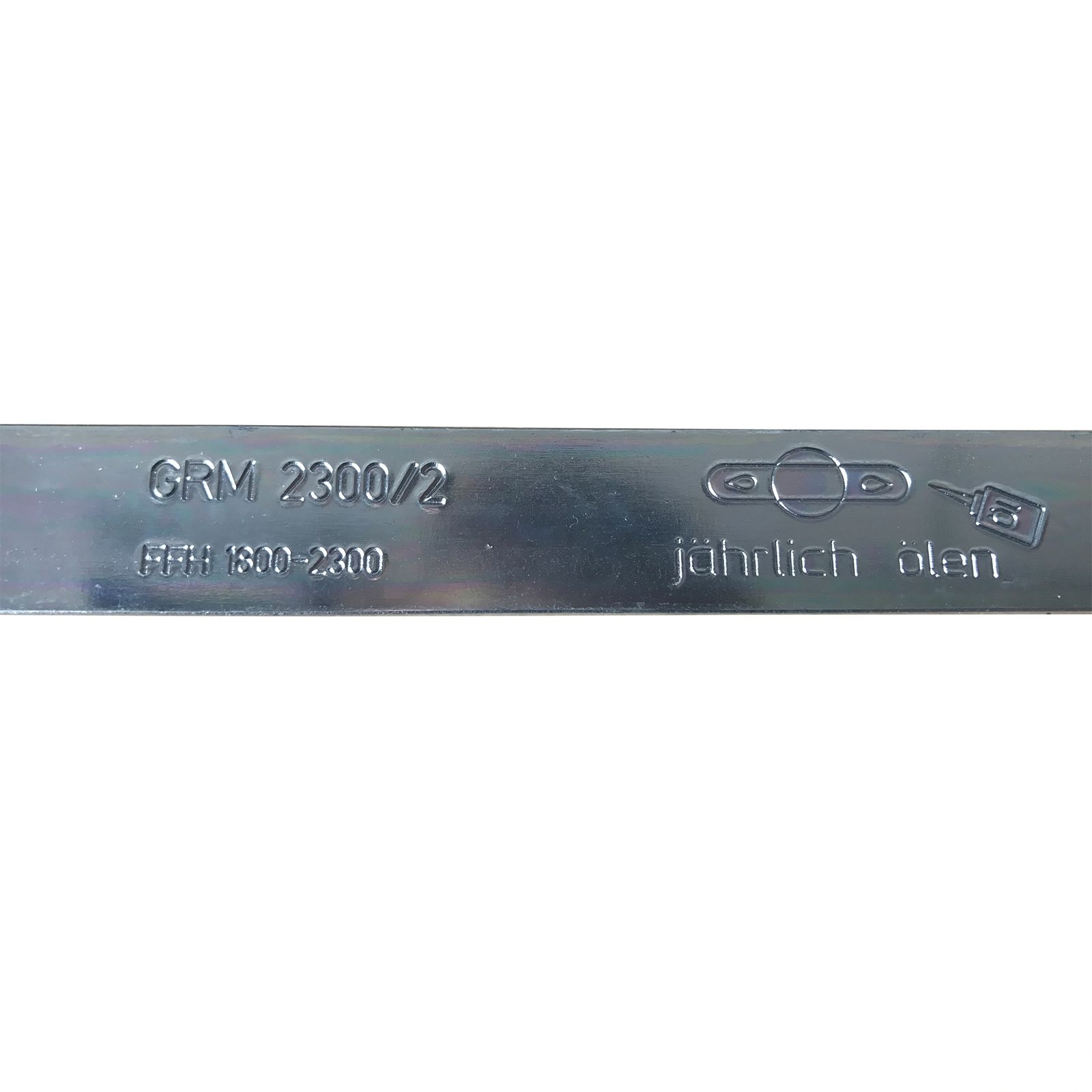

Wichtig: Jede Getriebeschiene hat eine Einprägung (siehe Bilder). Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.

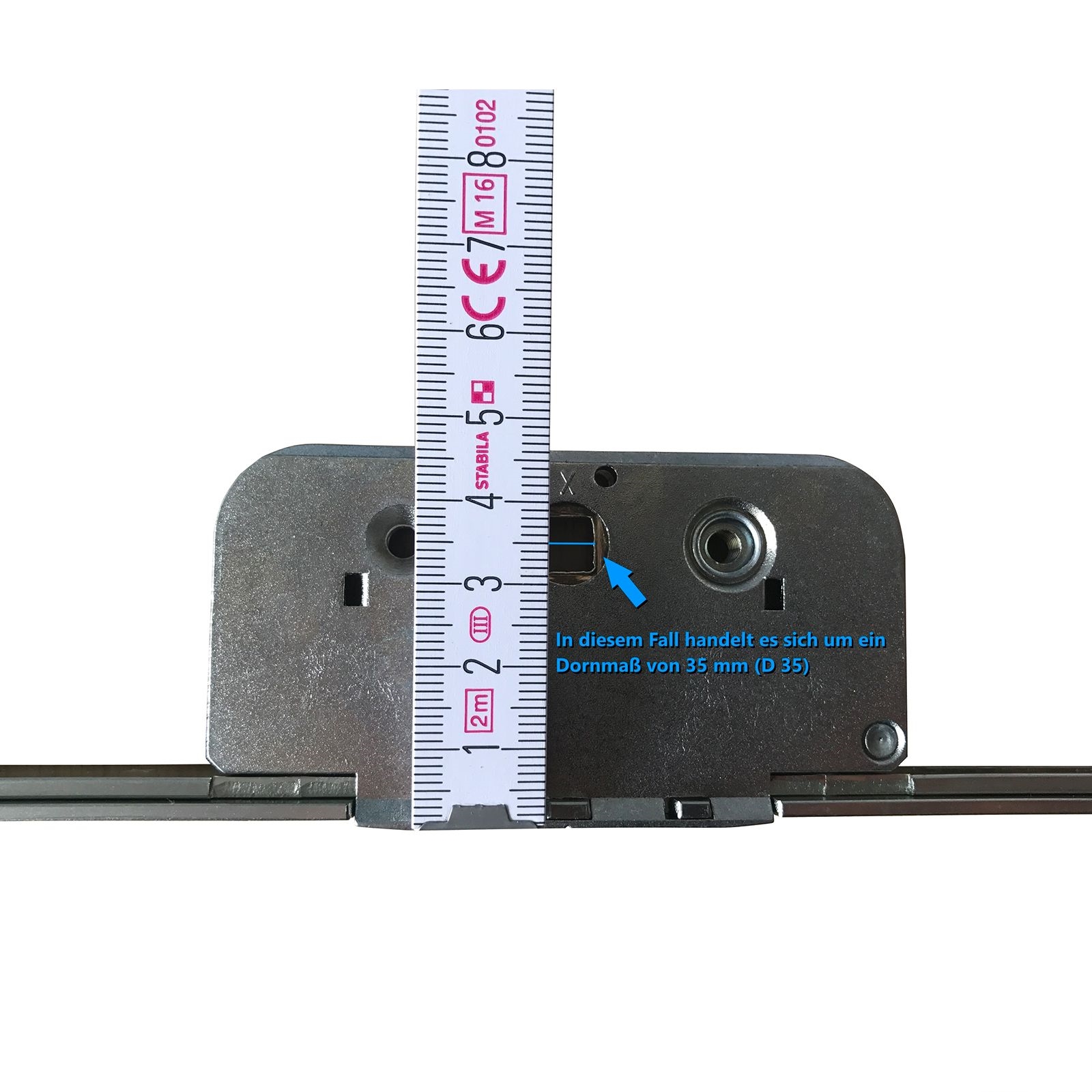

Zur Bestimmung des Dornmaßes sehen Sie sich bitte das letzte Bild an. Bitte nicht mit der Getriebeschiene GRM 2300/2 ohne Dornmaß verwechseln!
| Anzahl Schließzapfen: | 2 Stück |
|---|---|
| Ausführung: | Standard |
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silberfarbig |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Holz; Kunststoff |
| Flügelfalzhöhe max.: | 2.300 mm |
| Flügelfalzhöhe min.: | 1.800 mm |
| Griffsitz: | mittig |
| Schließzapfen: | Rollzapfen |
| Vierkantlochung: | 7 mm |
| Befestigungsart: | zum Anschrauben |
| Dornmaß: | 35, 35 mm |
| Produktart: | Einlassgetriebe, Getriebe |
| Stulpbreite: | 16 mm |
| Finish: | galvanisch verzinkt |
| Material: | Stahl |
| Produktsegment: | autoPilot Comfort, autoPilot Concept, autoPilot Elegance, duoPort PAS, duoPort SK |
