Winkhaus Getriebeschiene GAM.1050-1, DM 15,5 mm, FFH 710-1050 mm
Produktinformationen "Winkhaus Getriebeschiene GAM.1050-1, DM 15,5 mm, FFH 710-1050 mm"

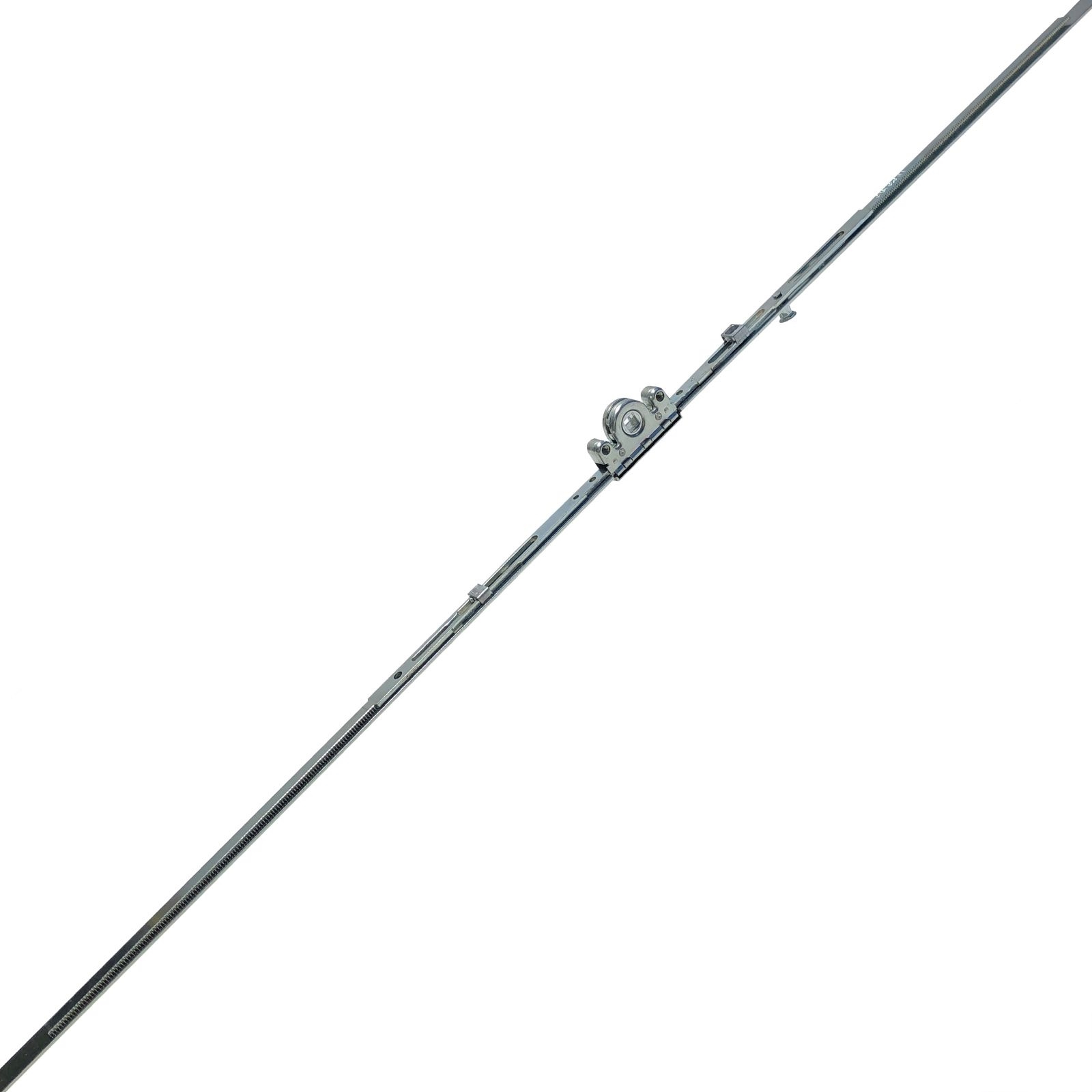

Original Winkhaus Getriebeschiene GAM.1050-1 aus der Beschlagserie activPilot.
Herstellernummer: 4926269 “GETRIEBE GAM.1050-1”
Produktbeschreibung:
– Mittiger Griffsitz GM
– Dornmaß 15,5 mm
– In der Beschlagnut klemmbar
– Funktionsbauteile wie DFE und TFE nachrüstbar
– Rechts und links verwendbar
– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen
– Getriebeschlosskasten vom Falz her einfräsbar
– Getriebeschlosskasten einbohrbar
– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand
– Mittenfixierung serienmäßig
– Lieferzustand ist die Drehstellung
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– Stulpbreite 16 mm
– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich:
710 – 1050 mm Flügelfalzhöhe

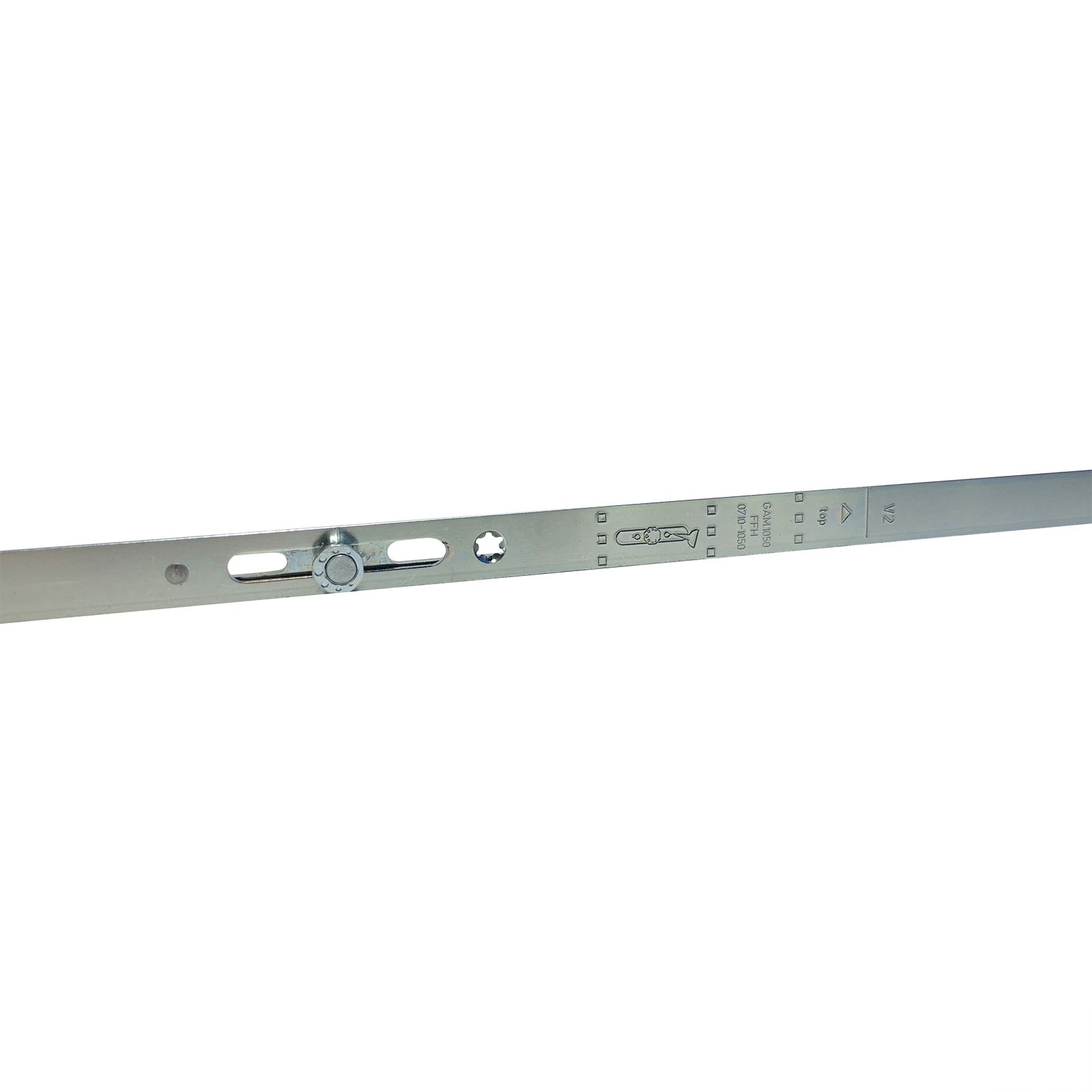

Die Bezeichnungen “GAM 1050” und “FFH 0710 – 1050” sind eingraviert.
| Anzahl Schließzapfen: | 1 Stück |
|---|---|
| Ausführung: | Standard |
| Bauteiltyp: | Einlassgetriebe |
| Befestigungsart: | zum Anschrauben |
| DIN-Richtung: | DIN Links-Rechts |
| Dornmaß: | 15,5 mm, 15.5, 15.5 mm |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff, Stahl |
| Flügelfalzhöhe max.: | 1.050 mm |
| Flügelfalzhöhe min.: | 710 mm |
| Griffsitz: | mittig |
| Herstellernummer: | 4926269 |
| Material: | Stahl |
| Schließzapfen: | Sicherheitsschließzapfen |
| Serie: | activPilot Select |
| Verschlusspunkte: | 1 Achtkantbolzen |
| Vierkantlochung: | 7 mm |
| Öffnungsrichtung: | rechts Portal, links Portal |
| Produktart: | Einlassgetriebe, Getriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Marke: | Winkhaus |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Ergo, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK |
