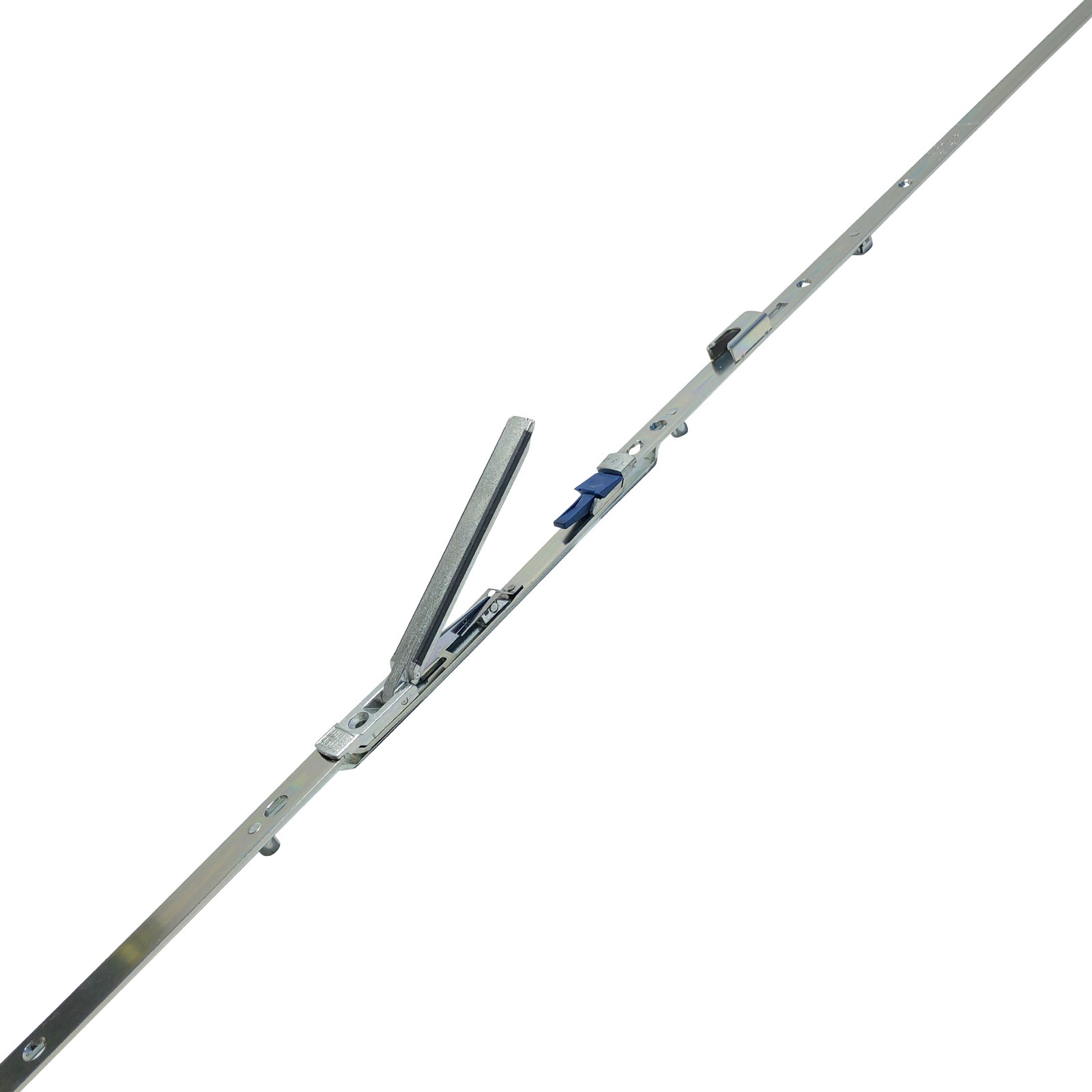

Winkhaus Stulpflügelgetriebe GASK.830-1
Produktinformationen "Winkhaus Stulpflügelgetriebe GASK.830-1"
Original Winkhaus Stulpflügelgetriebe GASK.830-1 aus der Beschlagserie activPilot.
Herstellernummer: 4927023 "STULPGETR.GASK.830-1"
Produktbeschreibung:
- Für konstanten Griffsitz bei gegenüberliegender Beschlagnut
- Einteilig
- In der Beschlagnut klemmbar
- Verdeckt liegender Bedienungshebel leicht zugänglich
- Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM
- Sicherheitsschließbleche generell vormontiert
- Mittenfixierung serienmäßig
- Rechts und links verwendbar
- Lieferzustand ist die Drehstellung
- Stulpbreite 16 mm
- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
Anwendungsbereich: FFH 580 - 695 mm
| Anzahl Schließzapfen: | 1 Stück, 2 Stück |
|---|---|
| Ausführung: | Standard, einteilig |
| Bauteiltyp: | Stulpgetriebe |
| Befestigungsart: | zum Anschrauben, zum Klemmen |
| DIN-Richtung: | DIN Links-Rechts |
| Dornmaß: | 15,5 mm |
| Einbautiefe: | 28 mm |
| Einsatzbereich: | Drehflügel, Drehkipp |
| Ergänzung: | Flügelteil, Mittenfixierung |
| Farbe: | silber |
| Farbton: | silberfarbig |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff, Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff, Stahl |
| Flügelfalzhöhe max.: | 2.300 mm, 830 mm |
| Flügelfalzhöhe min.: | 1.800 mm, 580 mm |
| Griffsitz: | konstant, mittig |
| Hebellänge: | kurz |
| Herstellernummer: | 4927023 |
| Material: | Stahl |
| Schließzapfen: | Rollzapfen, Sicherheitsschließstück |
| Serie: | activPilot Select |
| Stulpausführung: | Stulpform |
| Stulpform: | Flachstulp |
| Vierkantlochung: | 7 mm |
| Produktart: | Stulpflügelgetriebe, Stulpgetriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Marke: | Winkhaus |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Concept C, activPilot Elegance, activPilot Ergo, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar |
