Winkhaus Auflauf AL.SBK.60.BS
Produktinformationen "Winkhaus Auflauf AL.SBK.60.BS"

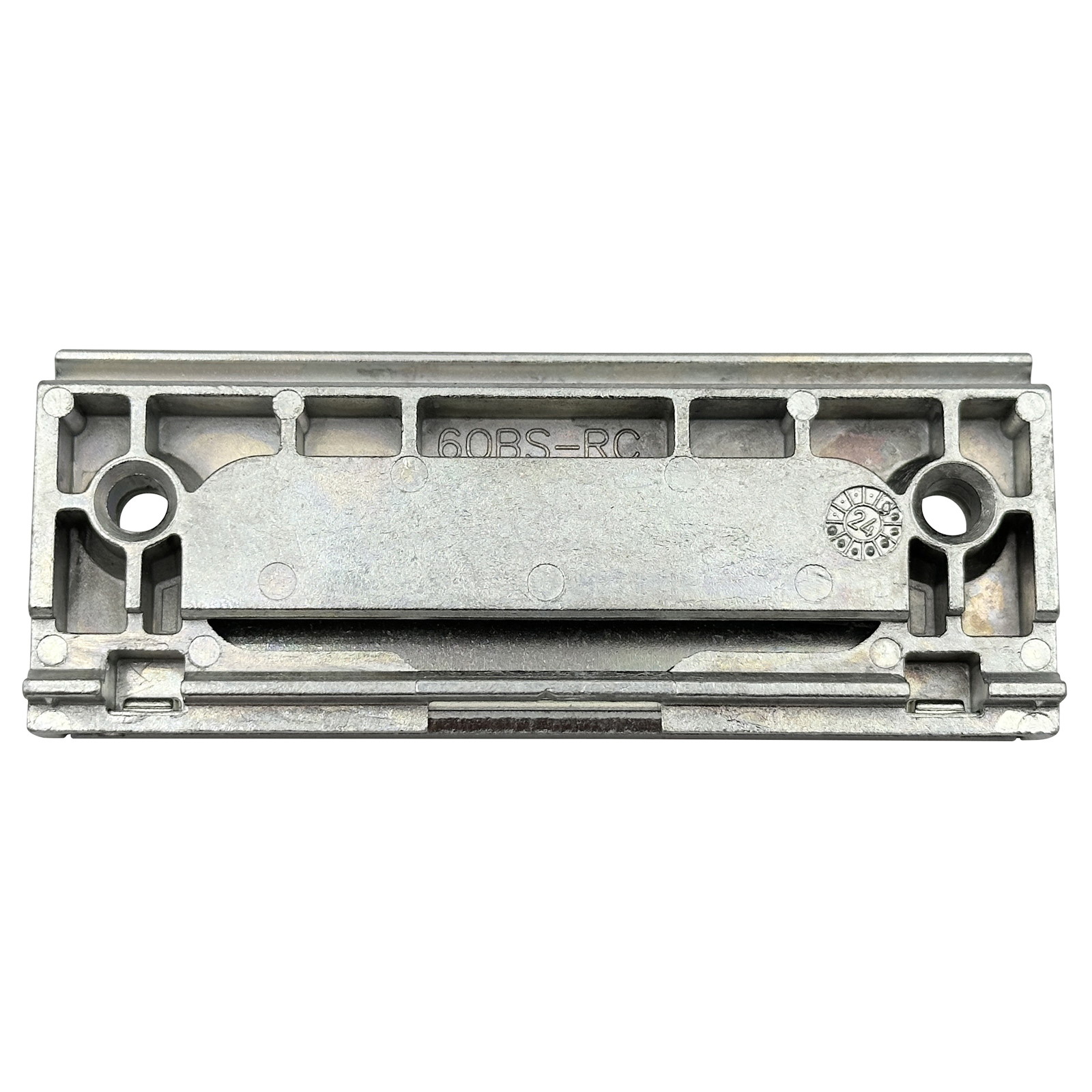

Original Winkhaus Auflauf AL.SBK.60.BS in Silber
Herstellernummer: 5041510 „AUFLAUF AL.SBK.60.BS“
Funktionsweise:
– dient zur Führung des Fensterflügels in Kippstellung
– verdecktliegende Montage im Blendrahmen
– ohne Anpressdruckverstellung
– passend für Kunststofffenster mit aufliegender Bandseite
Der Auflauf AL.SBK.60.BS gehört zur activPilot Concept Serie von Winkhaus. Er ist für den verdecktliegenden Einbau im Blendrahmen vorgesehen und wird bei Dreh-Kipp-Fenstern aus Kunststoff mit aufliegender Bandseite eingesetzt. Das Bauteil ist 80 mm lang, 8 mm hoch und 32,3 mm tief. Die Schraubachse beträgt 18 mm. Die Ausführung ist verzinkt und silberfarben.
Technische Daten:
– Bauteiltyp: Auflauf
– Serie: activPilot Concept
– Fensterwerkstoff: Kunststoff
– Bauteillänge: 80 mm
– Bauteilhöhe: 8 mm
– Bauteiltiefe: 32,3 mm
– Falzluft (Bodenschwelle): 10 mm
– Schraubachse 1: 18 mm
– Anpressdruckverstellung: nein
– Bauteilsitz: Blendrahmen, verdecktliegend
– Farbe: silber
– Oberfläche: verzinkt
Lieferumfang:
– Auflauf AL.SBK.60.BS
| DIN-Richtung: | DIN Links-Rechts |
|---|---|
| Einsatzbereich: | Drehkipp |
| Falzluft: | 12 mm |
| Farbe: | silber |
| Fenstertyp: | Aluminium; Holz; Kunststoff, Kunststoff |
| Montageart: | Rahmenteil |
| Befestigungsart: | zum Anschrauben |
| Produktart: | Auflauf |
| Nutbreite: | 9/13 mm |
| Tiefe: | 28 mm |
| Material: | Stahl |
| Produktsegment: | activPilot Concept, activPilot Concept C, activPilot Giant, activPilot Select |
