Winkhaus Auflauf AL.SBK.10.BS
Produktinformationen "Winkhaus Auflauf AL.SBK.10.BS"

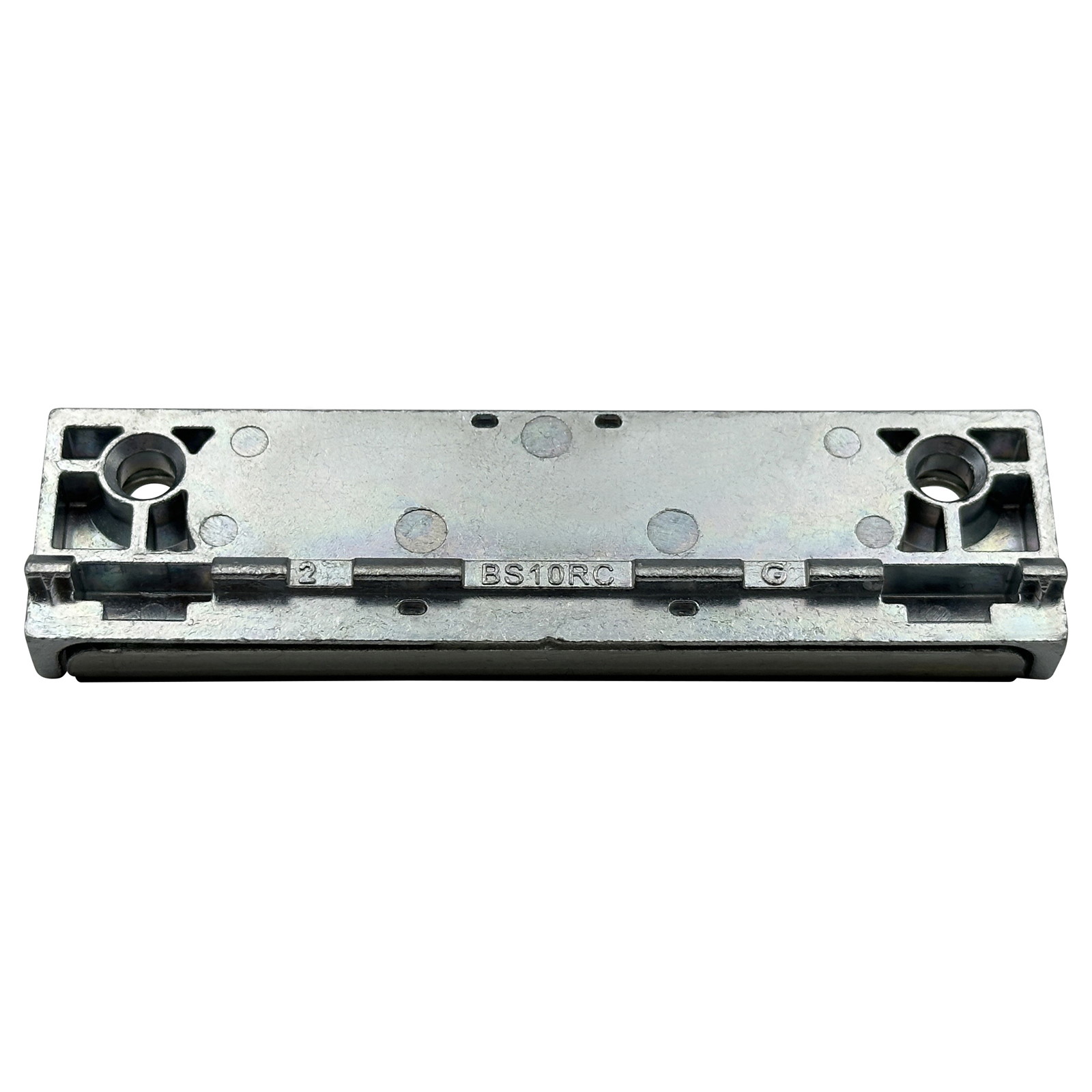

Original Winkhaus Auflauf AL.SBK.10.BS in Silber
Herstellernummer: 5041488 „AUFLAUF AL.SBK.10.BS“
Funktionsweise:
– dient der Führung des Fensterflügels in Kippstellung
– wird verdeckt im Blendrahmen montiert
– keine Anpressdruckverstellung
– geeignet für Aluminium-, Holz- und Kunststofffenster
Der Auflauf AL.SBK.10.BS aus der activPilot Concept Serie wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Er ist 80 mm lang, 8 mm hoch und hat eine Tiefe von 21,5 mm. Das Bauteil wird verdeckt im Blendrahmen eingebaut und besitzt eine Schraubachse von 16 mm. Die verzinkte Oberfläche ist silberfarben ausgeführt.
Technische Daten:
– Bauteiltyp: Auflauf
– Serie: activPilot Concept
– Fensterwerkstoff: Aluminium, Holz, Kunststoff
– Nutmittenlage: 13 mm
– Bauteillänge: 80 mm
– Bauteilhöhe: 8 mm
– Bauteiltiefe: 21,5 mm
– Falzluft (Bodenschwelle): 10 mm
– Schraubachse 1: 16 mm
– Anpressdruckverstellung: nein
– Bauteilsitz: Blendrahmen, verdecktliegend
– Farbe: silber
– Oberfläche: verzinkt
Lieferumfang:
– Auflauf AL.SBK.10.BS
| DIN-Richtung: | DIN Links-Rechts |
|---|---|
| Einsatzbereich: | Drehkipp |
| Falzluft: | 12 mm |
| Farbe: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff, Aluminium; Holz; Kunststoff |
| Montageart: | Rahmenteil |
| Nutmittenlage: | 13 |
| Befestigungsart: | zum Anschrauben |
| Produktart: | Auflauf |
| Nutbreite: | 9/13 mm |
| Tiefe: | 21,5 mm |
| Material: | Stahl |
| Produktsegment: | activPilot Concept, activPilot Concept C, activPilot Giant |
