Winkhaus Schere SK2.18-9.LS
Produktinformationen "Winkhaus Schere SK2.18-9.LS"

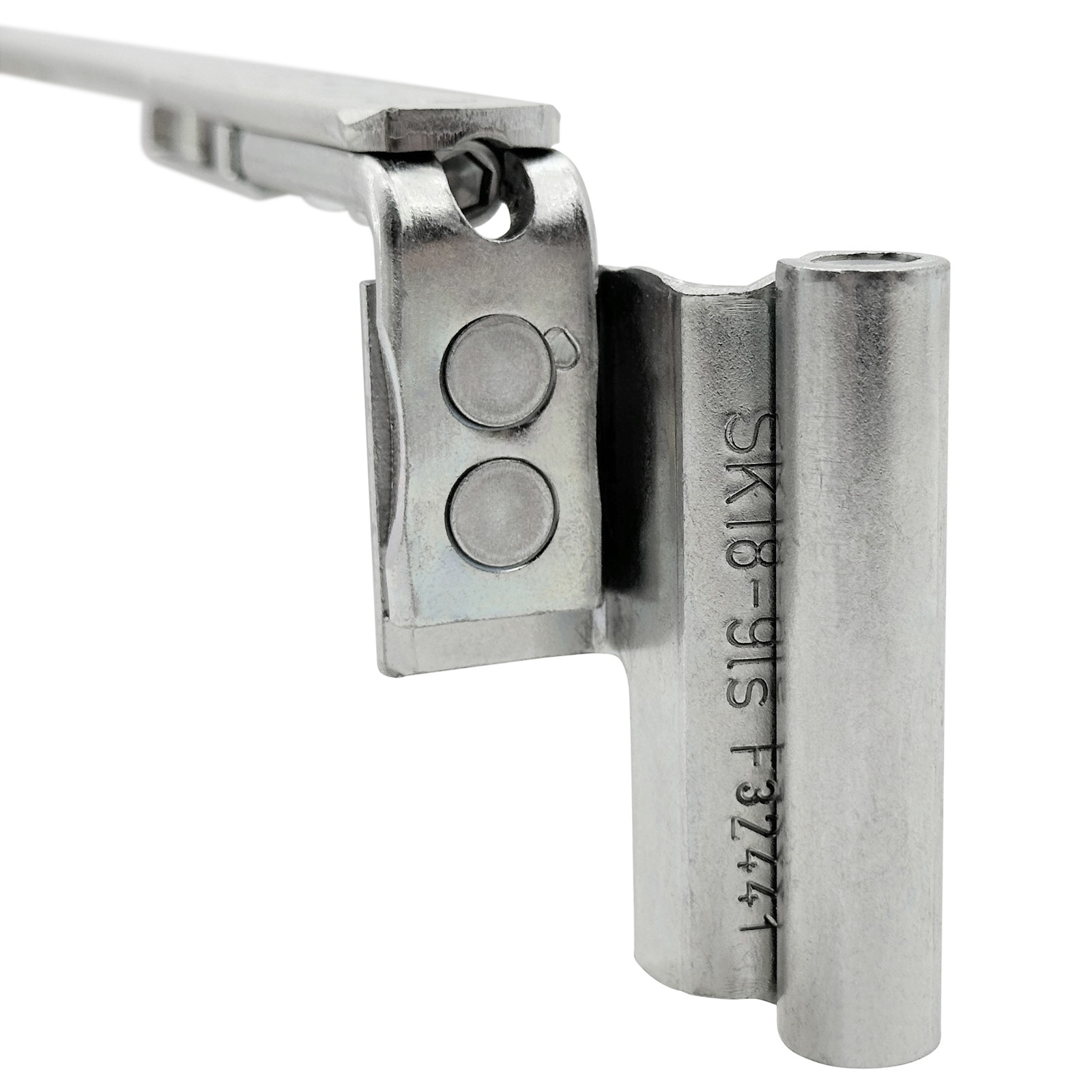

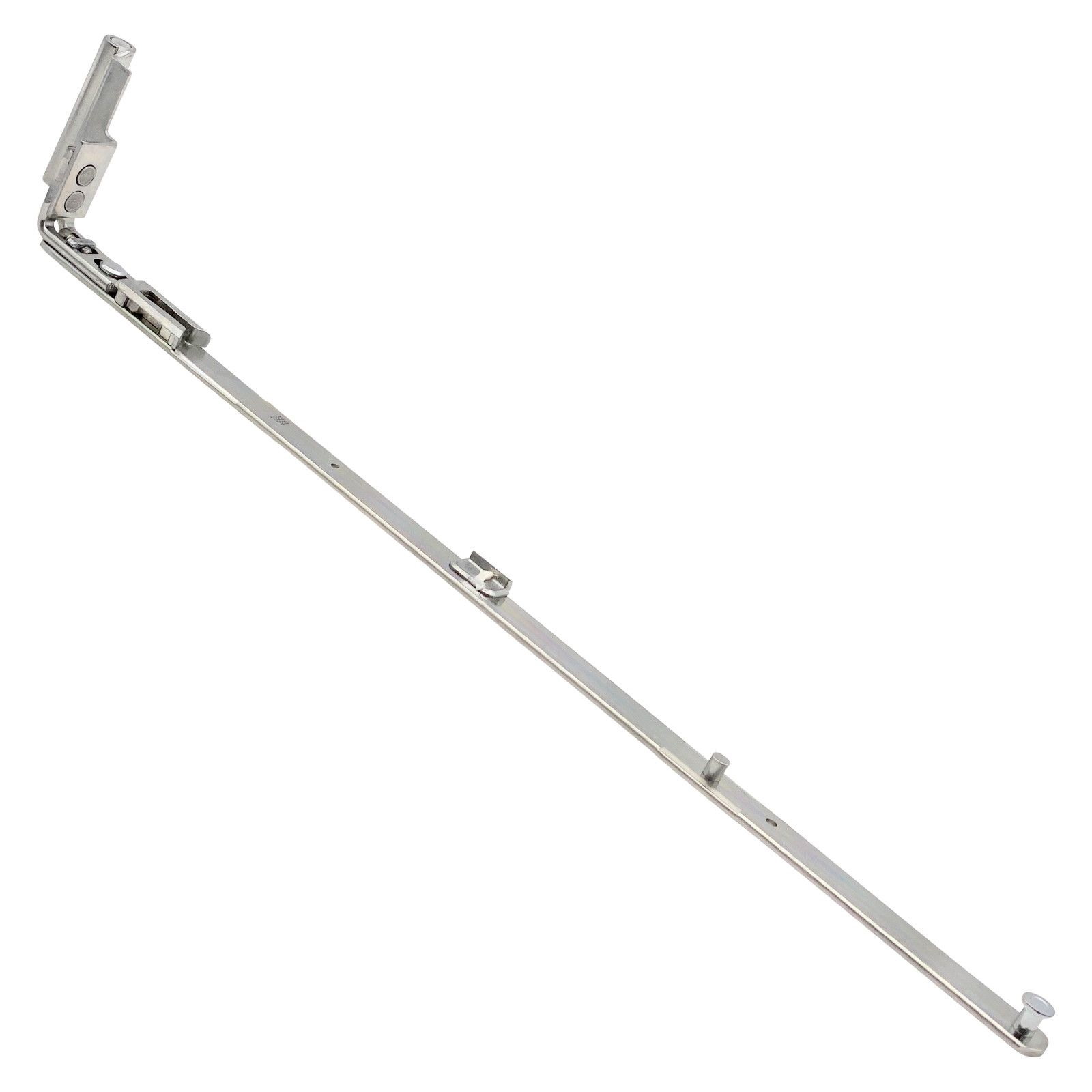

Original Winkhaus Schere SK2.18-9.LS in Silber
Herstellernummer: 4986903 „SK2.18-9.LS“
Funktionsweise:
– für die Verbindung zwischen Fensterflügel und -rahmen
– ermöglicht die Dreh- und Kippöffnung des Fensterflügels
– Montage über Scherenlagerstift auf der Bandseite
– aufliegende Bandseite für links angeschlagene Fenster
Die Schere SK2.18-9.LS gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Fenster mit aufliegender Bandseite aus Aluminium, Holz, Kunststoff oder Stahl geeignet. Sie wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Die Montage erfolgt flügelseitig, die Oberfläche ist verzinkt, die Bandseite silberfarben ausgeführt.
Technische Daten:
– Bauteiltyp: Schere
– Serie: activPilot Concept
– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl
– Nutmittenlage: 9 mm
– Falzluft: 12 mm
– Flügelüberschlag: 18 mm
– Anschlagseite: DIN links
– Sichtbarkeit: aufliegend
– Öffnungsart/Schaltfolge: Dreh-Kipp, Zu-Dreh-PA
– Bandseitenausführung: activPilot Concept K
– max. Flügelgewicht: 130 kg
– Scherengröße: 2
– Kippöffnungsweite: 140 mm
– Öffnungswinkel: 180°
– Drehhemmung: ja
– Zwangssteuerung: nein
– Farbe: silber
– Oberfläche: verzinkt
Lieferumfang:
– Schere SK2.18-9.LS
| Anschlagrichtung: | einseitig |
|---|---|
| Ausführung: | Winkelband |
| DIN-Richtung: | DIN Links |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Falzluft: | 12 |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Flügelgewicht max.: | 130.00 kg |
| Nutlage: | 9 mm |
| Nutmittenlage: | 9 |
| Tragkraft: | 130.00 kg |
| Überschlag: | 18 mm |
| Befestigungsart: | zum Klemmen |
| Produktart: | Schere |
| Finish: | chromatiert |
| Material: | Stahl |
| Produktsegment: | activPilot Concept, activPilot Ergo, activPilot Sprint |
