Winkhaus Ecklager EL.KB.6-3-16.LS.WS
Produktinformationen "Winkhaus Ecklager EL.KB.6-3-16.LS.WS"

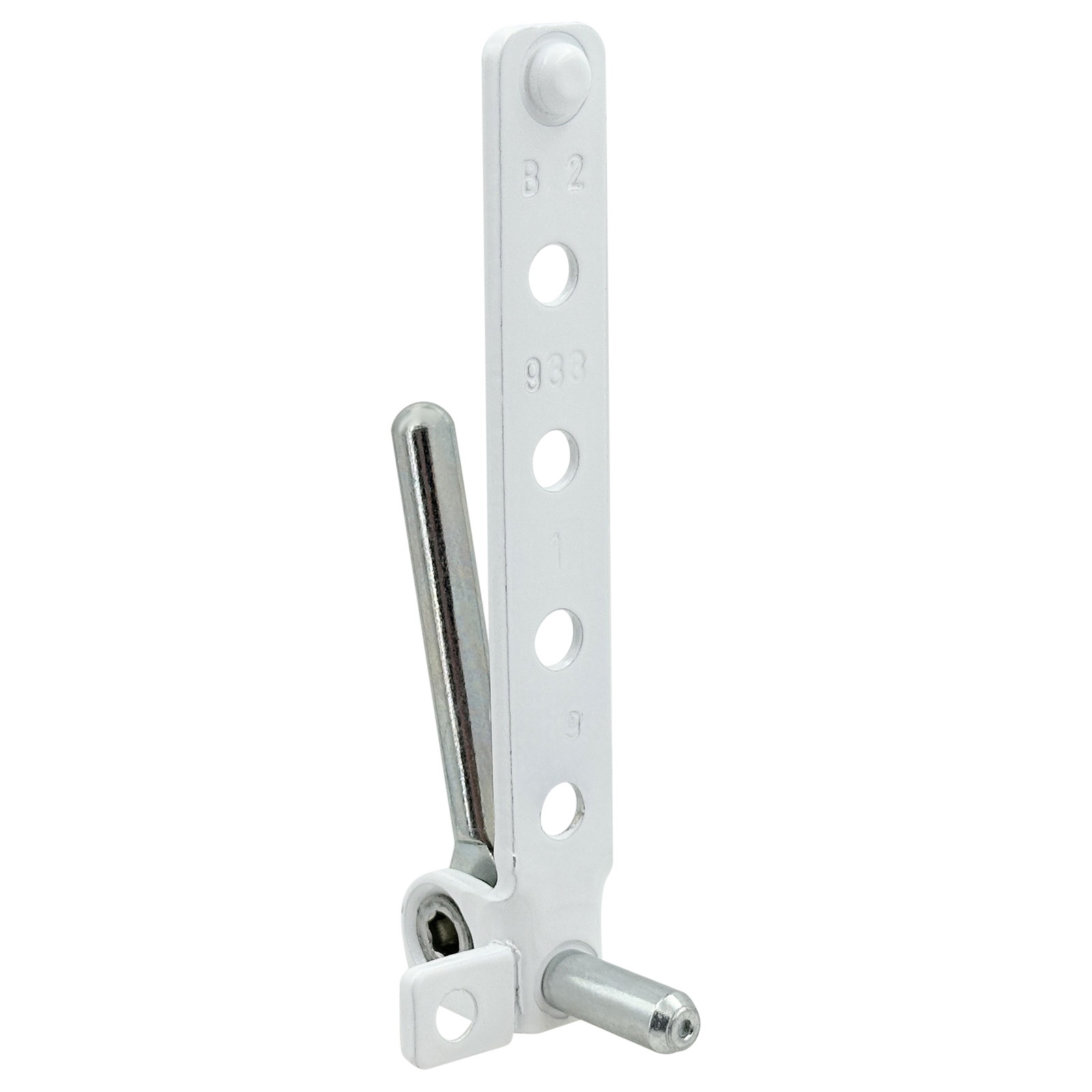

Original Winkhaus Ecklager EL.KB.6-3-16.LS.WS in Weiß
Herstellernummer: 2903959 „ECKLAG.EL.KB.6-3-16.LS.WS“
Funktionsweise:
– verbindet den Fensterflügel mit dem Blendrahmen
– überträgt die Flügellast und ermöglicht Dreh- und Kippbewegung
– wird auf der aufliegenden Bandseite am Rahmen montiert
– verbindet sich mit dem flügelseitigen Flügellager
Das Ecklager EL.KB.6-3-16.LS.WS gehört zur activPilot Serie und wird bei links angeschlagenen Dreh-Kipp-Fenstern eingesetzt. Es ist für Fenster aus Aluminium, Kunststoff oder Stahl geeignet und wird auf der aufliegenden Bandseite montiert. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Das Ecklager trägt Flügel bis 130 kg und ist mehrfach verschraubbar.
Technische Daten:
– Bauteiltyp: Ecklager
– Serie: activPilot Ergo
– Fensterwerkstoff: Aluminium, Kunststoff, Stahl
– Nutmittenlage: 9 mm, 13 mm
– Falzluft: 12 mm
– Anschlagseite: DIN links
– Sichtbarkeit: aufliegend
– Öffnungsart/Schaltfolge: Dreh-Kipp, Kipp vor Dreh
– max. Flügelgewicht: 130 kg
– Ø Ecklagerbolzen: 6 mm
– Ø Lagerzapfen oben: 6 mm
– Länge Lagerzapfen oben: 3 mm
– Ø Lagerzapfen unten: 6 mm
– Länge Lagerzapfen unten: 16 mm
– Breite Ecklagerplatte: 12 – 22 mm
– Anzahl Schraubenlöcher: 5
– Oberfläche Bandseite: gepulvert
– Farbe Bandseite: weiß (ähnl. RAL 9016)
– Profilbearbeitung notwendig: ja
Lieferumfang:
– Ecklager EL.KB.6-3-16.LS.WS
| Ausführung: | verstellbar |
|---|---|
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Rahmenteil |
| Falzluft: | 12 |
| Farbe: | weiß |
| Fenstertyp: | Aluminium,Kunststoff,Stahl, Aluminium; Kunststoff |
| Flügelgewicht max.: | 130 kg |
| Nutmittenlage: | 9,13 |
| Seitenverstellung max.: | 2.00 mm |
| Seitenverstellung min.: | -2.00 mm |
| Verstellmöglichkeit: | seitenverstellbar |
| Zapfenanzahl: | 1 Stück |
| Produktart: | Ecklager |
| Finish: | lackiert |
| Material: | Stahl |
| Produktsegment: | activPilot Concept, activPilot Ergo |
