Winkhaus Drehlagerband DL.K.20-13.RS.WS
Produktinformationen "Winkhaus Drehlagerband DL.K.20-13.RS.WS"

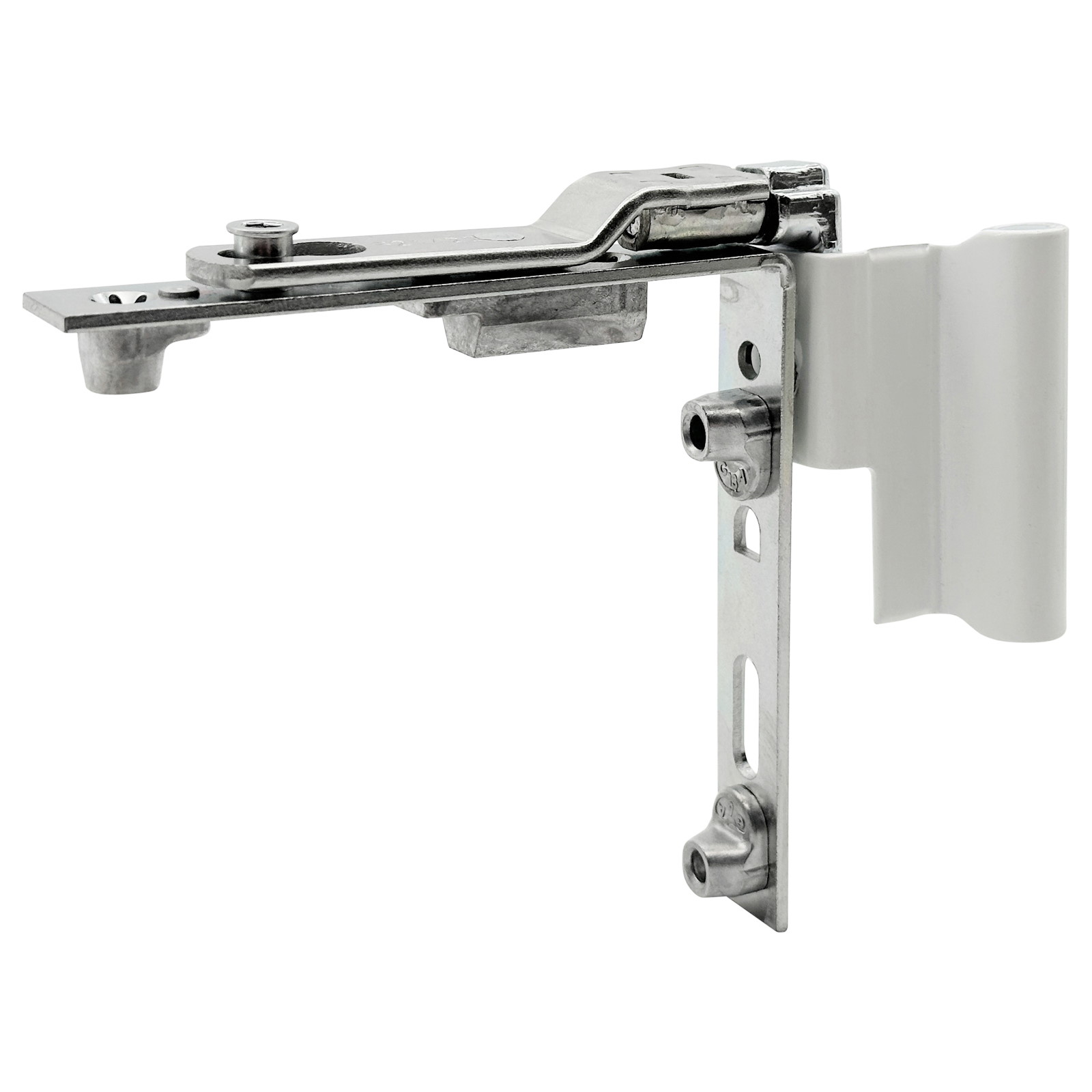

Original Winkhaus Drehlagerband DL.K.20-13.RS.WS in Weiß
Herstellernummer: 2903191 „DREHL.BAND DL.K.20-13.RS.WS“
Funktionsweise:
– ermöglicht die Drehöffnung des Fensterflügels
– wird flügelseitig mit dem Drehlagerwinkel kombiniert
– verbindet sich mit dem rahmenseitigen Scherenlager über Scherenlagerstift
– Montage erfolgt auf der aufliegenden Bandseite für rechts angeschlagene Fenster
Das Drehlagerband DL.K.20-13.RS.WS gehört zur activPilot Concept Serie und ist für rechts angeschlagene Dreh-Kipp-Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Es wird flügelseitig montiert und gemeinsam mit dem Drehlagerwinkel als vollständiges Drehlager eingesetzt. Die Bandseite ist weiß (ähnl. RAL 9016) pulverbeschichtet, das Bauteil verzinkt und für Flügelgewichte bis 130 kg ausgelegt.
Technische Daten:
– Bauteiltyp: Drehlagerband
– Serie: activPilot Concept
– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl
– Falzluft: 12 mm
– Flügelüberschlag: 20 mm
– Nutmittenlage: 13 mm
– Anschlagseite: DIN rechts
– Sichtbarkeit: aufliegend
– Öffnungsart/Schaltfolge: Dreh
– max. zul. Flügelgewicht: 100 kg
– Flügelgewicht bei FFB ≤ 1,1 m: 130 kg
– Drehhemmung: ja
– Pfostenverbinder: nein
– Oberfläche: verzinkt
– Farbe Bandseite: weiß (ähnl. RAL 9016)
– Oberfläche Bandseite: gepulvert
Lieferumfang:
– Drehlagerband DL.K.20-13.RS.WS
Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.
| DIN-Richtung: | DIN Rechts |
|---|---|
| Einsatzbereich: | Drehflügel |
| Ergänzung: | Flügelteil |
| Falzluft: | 12 |
| Farbe: | silber, weiß |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Flügelgewicht max.: | 130 kg |
| Nutlage: | 13.00 mm |
| Nutmittenlage: | 13 |
| Überschlag: | 20 mm |
| Befestigungsart: | zum Einhängen |
| Produktart: | Drehlagerband |
| Stulpbreite: | 16 mm |
| Winkelbandeigenschaft: | mit Drehhemmung |
| Finish: | lackiert |
| Material: | Stahl |
| Produktsegment: | activPilot Concept |
