Winkhaus Verschlusssensor VS.K.06
Original Winkhaus Verschlusssensor VS.K.06 aus der Beschlagserie activPilot Control
Herstellernummer: 4983724 "VERSCHL.SENS.VS.K.06"
Produktbeschreibung:
- Verschlusssensor VS.K.06 zur Klimasteuerung, z. B. energiesparende Fensterlüftung oder zur Steuerung von Lüftungsanlagen
- Verschlusssensor mit Wechslerkontakt (K) für energiesparende Fensterlüftung
- Für die Zustandsabfrage des Fensters benötigen Sie einen Schaltkontakt bestehend aus der Kombination: Rahmenseitiger Verschlusssensor mit integriertem Reedkontakt und flügelseitiger, beschlagunabhängiger Magnet-Kontaktgeber

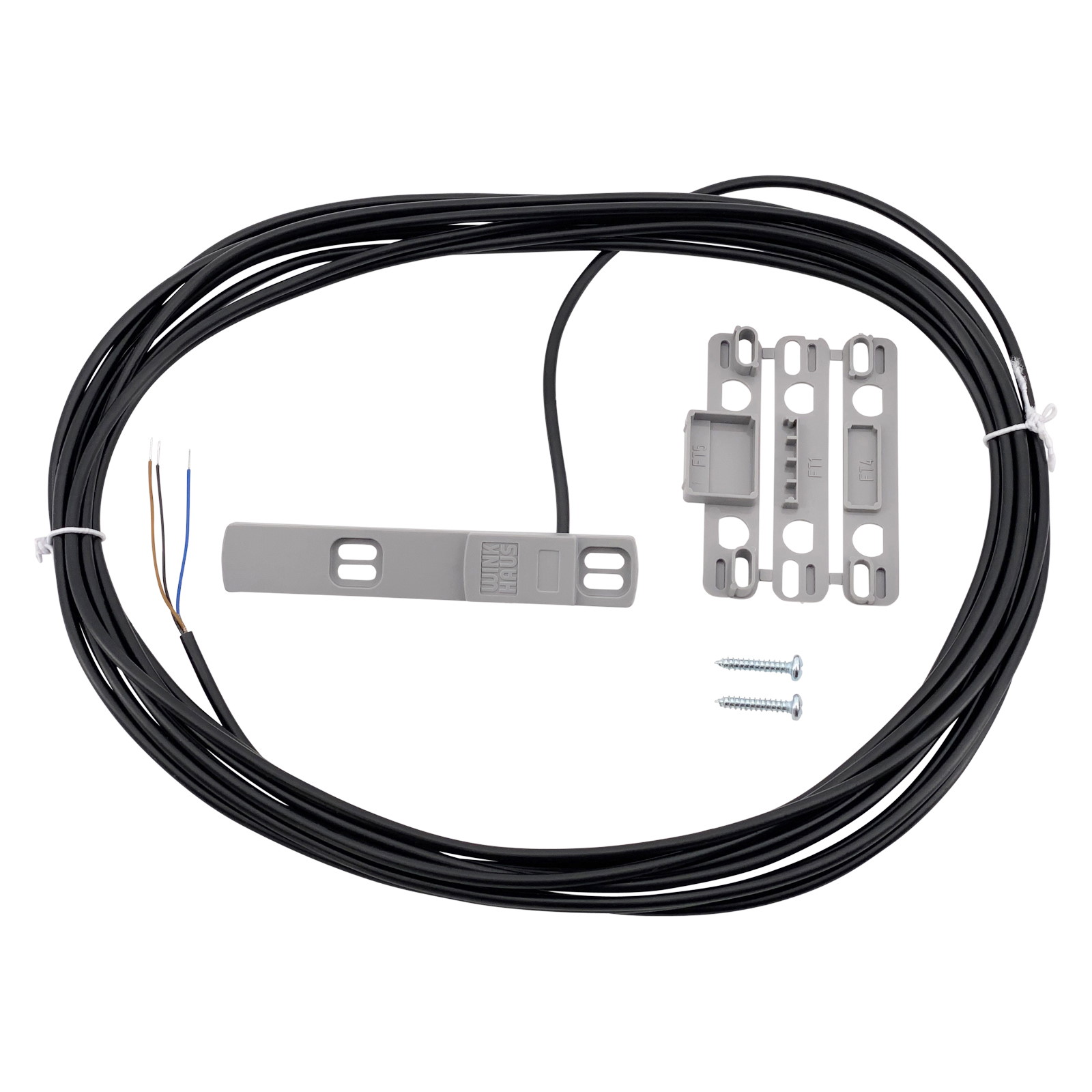

- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben
- Verwendung in Kombination mit einem der Magnet-Kontaktgeber E1.VS.KG, MK.VS.150.KG, MK.VS.250.KG, VS.KG... oder VS.KGS...
Technische Daten:
- Schaltspannung: max. 48 V DC
- Schaltstrom: max. 0,25 A
- Transportstrom: max. 1,2 A
- Kontaktwiderstand: max. 150 m O
- Schaltleistung: max. 3 W rein ohmsche Last
- Temperaturbereich: -20° C bis +70° C
- Schutzart: IP67 nach DIN EN 60529
- Lebensdauer: min. 10^7 Schaltspiele
- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm
Anschlussart:
- 6 m angegossenes Anschlusskabel, schwarz, 3 x 0,14 mm² Durchmesser 3,5 mm
Hinweis:
Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.
| Befestigungsart: | schraubbar |
|---|---|
| Falzluft: | 12 |
| Falztiefe: | 18 |
| Farbe: | grau |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl |
| Funktionsprinzip: | Magnetkontakt |
| Nutmittenlage: | 9,13 |
| Produktart: | Verschlusssensor |
