Winkhaus Verschlusssensor VS.BK.06

Produktinformationen "Winkhaus Verschlusssensor VS.BK.06"

Original Winkhaus Verschlusssensor VS.BK.06 aus der Beschlagserie activPilot Control
Herstellernummer: 4983723 "VERSCHL.SENS.VS.BK.06"

Produktbeschreibung:
- Verschlusssensor VS.BK.06 zur kombinierten Öffnungs- und Verschlussüberwachung
- VdS-zugelassener Verschlusssensor mit Schließkontakt (B) und Sabotageschleife für Alarm- und Überwachungsanlagen, VdS-Nr. G 110505 , Umweltklasse III
- Zulassung nach EN 50131-2-6, Grad 2, Umweltklasse III A, Zulassungs-Nr. EN-ST-000254
- Mit zusätzlicher Zustandsabfrage Kipp (K) beim Einsatz unten waagerecht

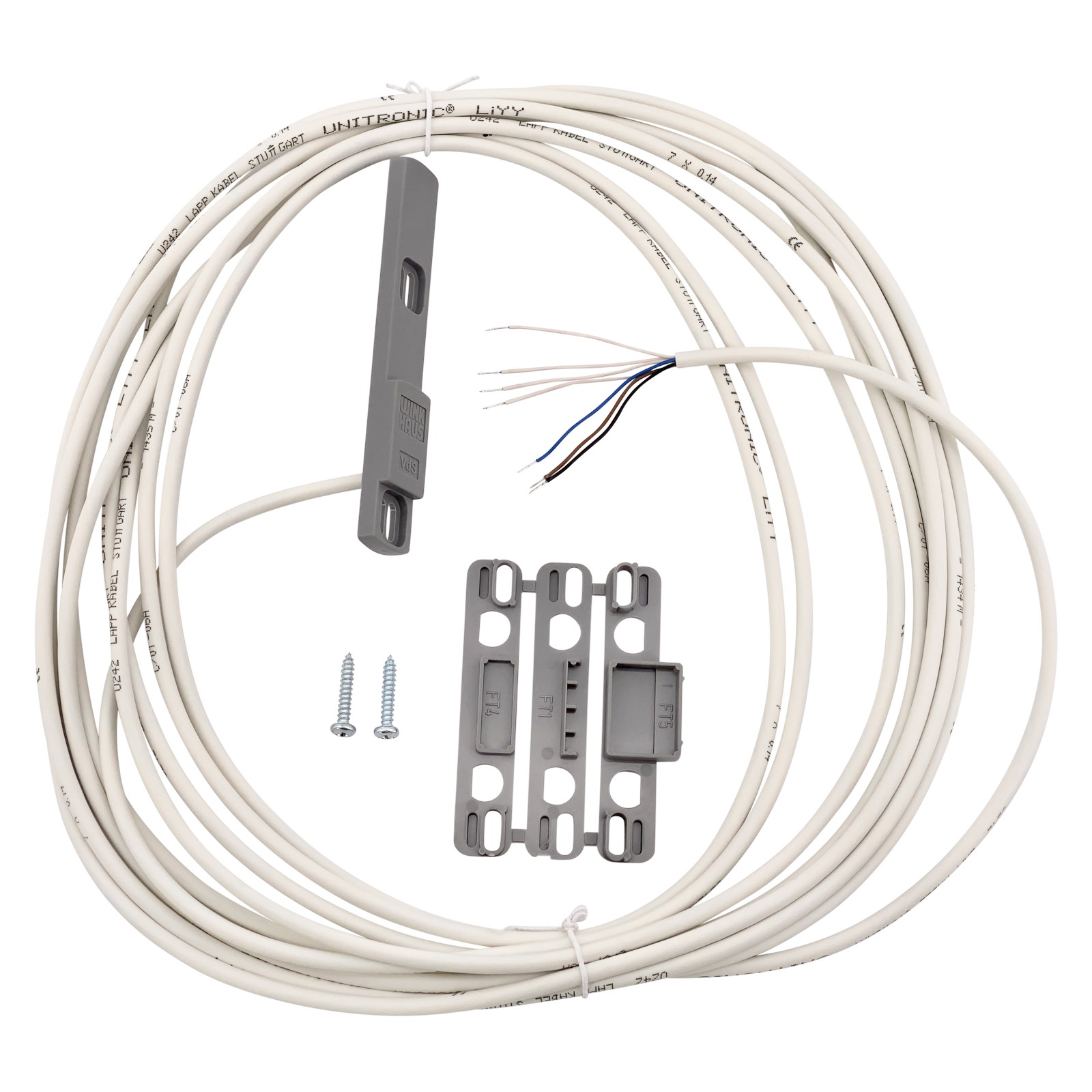

- Lieferumfang: 1 Verschlusssensor, 3 Formteile und 2 Befestigungsschrauben
- Verwendung in Kombination mit einem der Magnet Kontaktgebern E1.VS.KG, MK.VS.150.KG oder MK.VS.250.KG
- Hinweis: Ein Umschalten des Beschlages von der Zu- in die Kippstellung ist ohne Unterbrechung des Signals nicht möglich.
- Die Kippüberwachung ist nicht VdS-zugelassen

Hinweis:
In der Verschlussstellung ist nur der B-Kontakt geschlossen, aber nicht der K-Kontakt. (Achtung bei interner und externer Scharfschaltung).

Technische Daten:
- Schaltspannung: max. 48 V DC
- Kontaktwiderstand: max. 150 m O
- Temperaturbereich: -20° C bis +70° C
- Schutzart: IP67 nach DIN EN 60529
- Lebensdauer: min. 10^7 Schaltspiele
- Außenabmessung: Länge 104 mm, Breite 18 mm, Höhe 8,5 mm

Technische Daten Überwachung (B):
- Schaltstrom max. 0,5 A
- Transportstrom: max. 1,0 A
- Schaltleistung: max. 10 W rein ohmsche Last

Technische Daten Zustandsabfrage Kipp (K):
- Schaltstrom: max. 0,2 A
- Transportstrom: max. 0,5 A
- Schaltleistung: max. 3 W rein ohmsche Last

Anschlussart für VS.BK.06:
- 6 m angegossenes Anschlusskabel, weiß, 7 x 0,14 mm², Durchmesser 4,3 mm

Hinweis:
Da es sich hier um sicherheitsrelevante und elektronische Bauteile handelt, empfehlen wir Ihnen den Einbau durch (geschultes) Fachpersonal. Eine Fehlerdiagnose oder Einbauhilfe unsererseits ist aus der Ferne schwierig bis unmöglich. Den Produktkatalog activPilot Control mit diversen Übersichten können Sie bei uns herunterladen, ebenso liegt eine Anleitung im Lieferumfang bei.

Eigenschaften "Winkhaus Verschlusssensor VS.BK.06"
Falzluft: 12
Falztiefe: 18
Farbe: grau
Fenstertyp: Aluminium,Holz,Kunststoff,Stahl
Funktionsprinzip: Magnetkontakt
Nutmittenlage: 9,13
Befestigungsart: schraubbar
Produktart: Verschlusssensor
Herstellernummer: 4983723
Marke: Winkhaus
Produktsegment: activPilot Control
