Winkhaus Getriebeschiene GAM.2300-3.D40
| Anzahl | Stückpreis |
|---|---|
| ab 1 | 38,87 €* |
| ab 10 | 31,09 €* |
Sofort verfügbar, Lieferzeit: 1-3 Tage*
Produktinformationen "Winkhaus Getriebeschiene GAM.2300-3.D40"

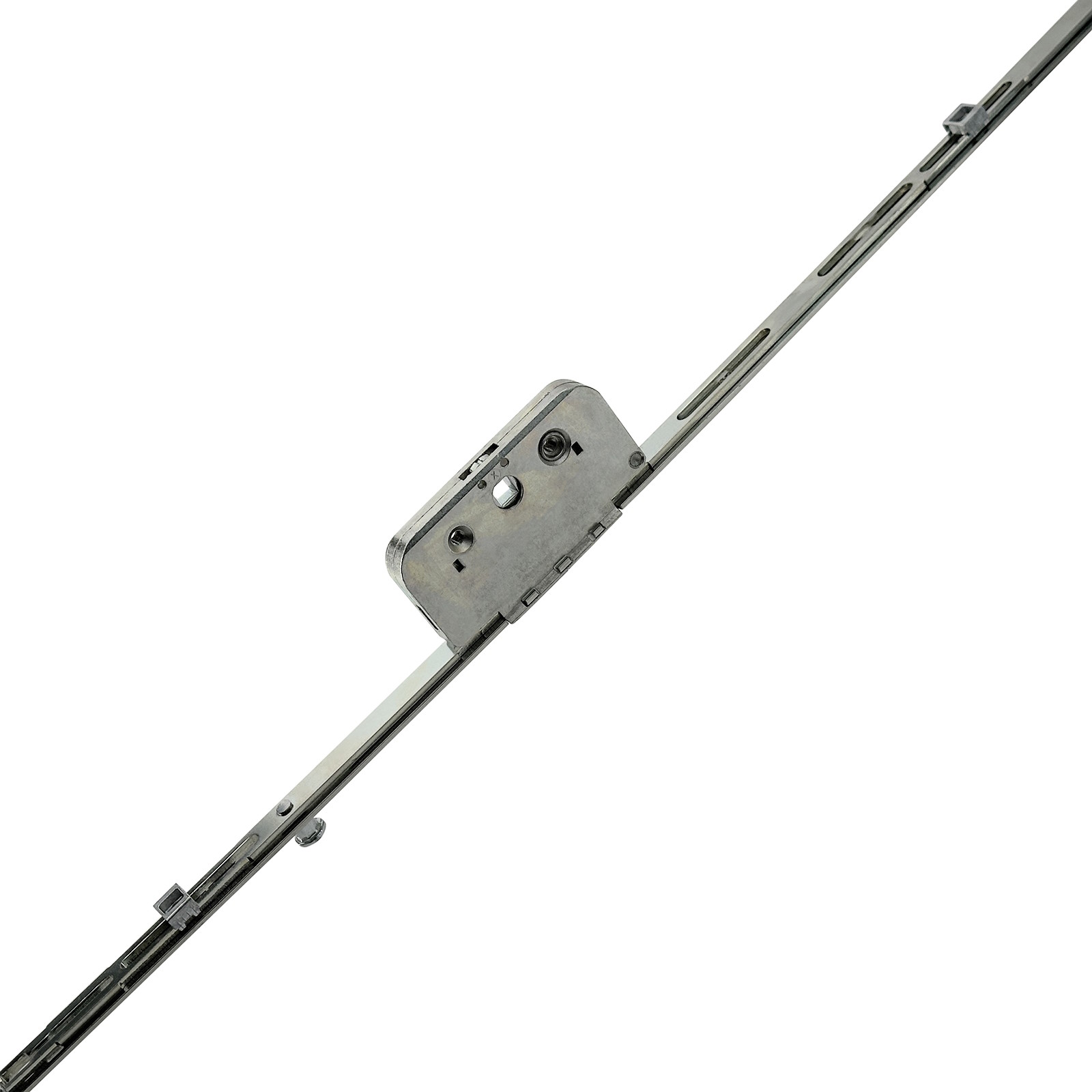

Original Winkhaus Getriebeschiene GAM.2300-3.D40 aus der Beschlagserie activPilot.
Herstellernummer: 4938170 "GETRIEBE GAM.2300-3.D40"
Produktinformationen:
- Mittiger Griffsitz GM
- Das Dornmaß beträgt 40 mm
- In der Beschlagnut klemmbar
- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort
- Mit Zusatzverriegelungen verlängerbar
- Rechts und links verwendbar
- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen
- Getriebeschlosskasten vom Falz her einfräsbar
- Mittenfixierung serienmäßig
- Lieferzustand ist die Drehstellung
- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
- Stulpbreite 16 mm
- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4
Anwendungsbereich: 1800 - 2300 mm FFH (Flügelfalzhöhe)
Die Bezeichnung "GAM.2300 FFH 1800-2300" ist auf der Schiene eingraviert.

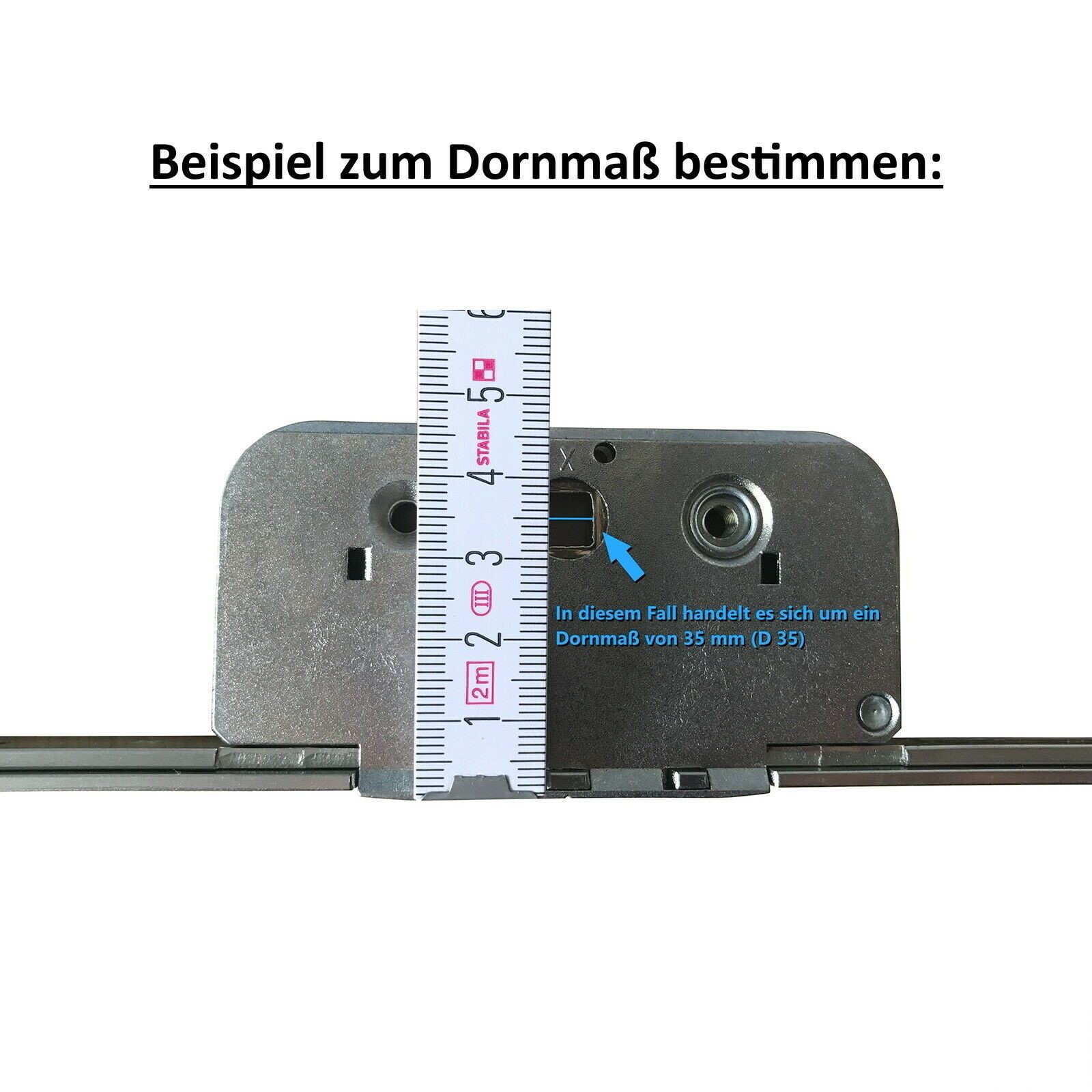

Wichtig: Es handelt sich hier um ein Dornmaß von 40 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.
| Anzahl Schließzapfen: | 3 Stück |
|---|---|
| Ausführung: | mit Zusatzverriegelung verlängerbar |
| Bauteiltyp: | Einlassgetriebe |
| Befestigungsart: | zum Anschrauben |
| DIN-Richtung: | DIN Links-Rechts |
| Dornmaß: | 40, 40 mm |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff, Stahl |
| Flügelfalzhöhe max.: | 2.300 mm |
| Flügelfalzhöhe min.: | 1.800 mm |
| Griffsitz: | mittig |
| Material: | Stahl |
| Schließzapfen: | Sicherheitsschließzapfen |
| Serie: | duoPort SK |
| Vierkantlochung: | 7 mm |
| min./max. Flügelfalzhöhe: | 1800/2300 mm |
| Produktart: | Einlassgetriebe, Getriebe |
| Stulpbreite: | 16 mm |
| Finish: | chromatiert |
| Produktsegment: | activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Ergo, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK |
