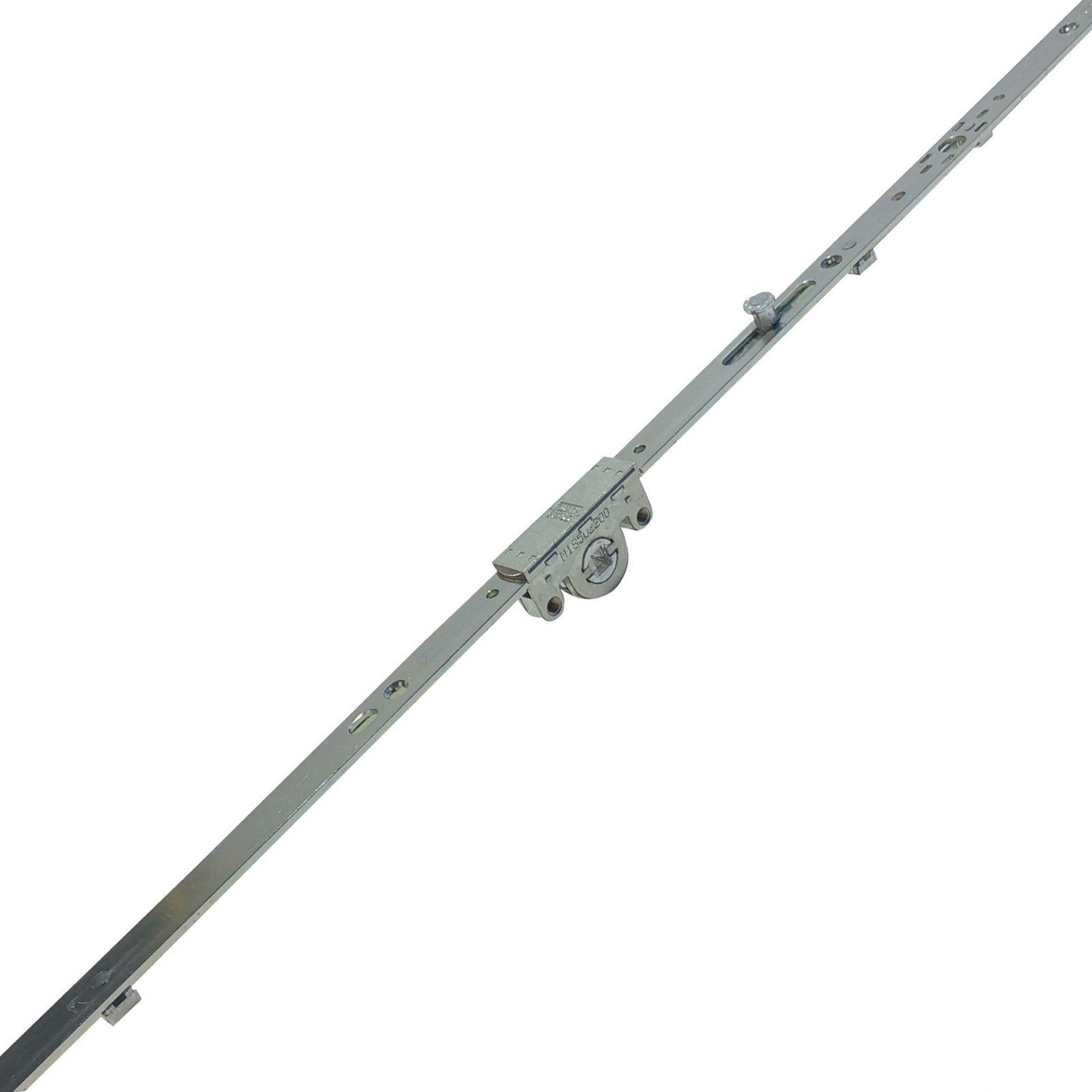

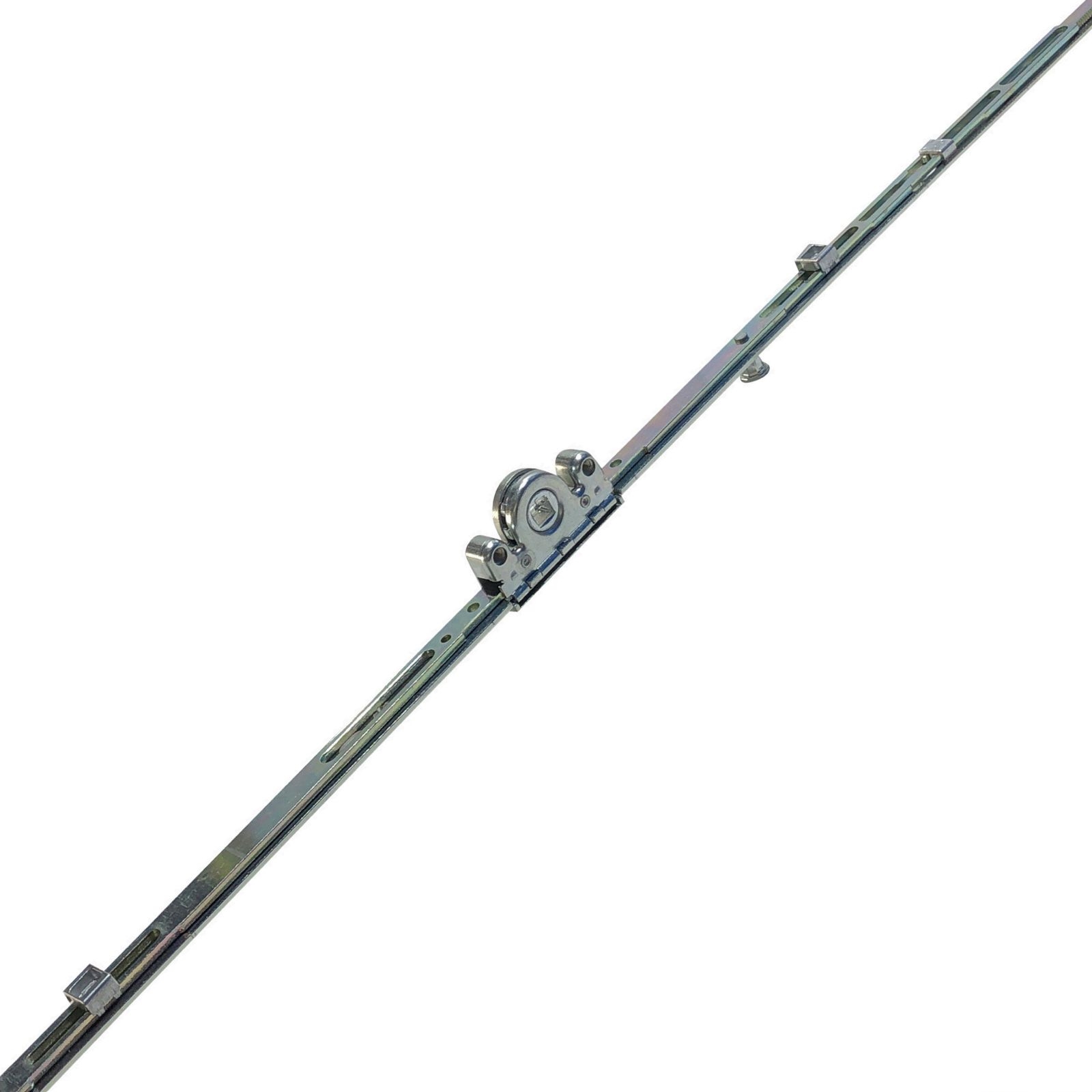

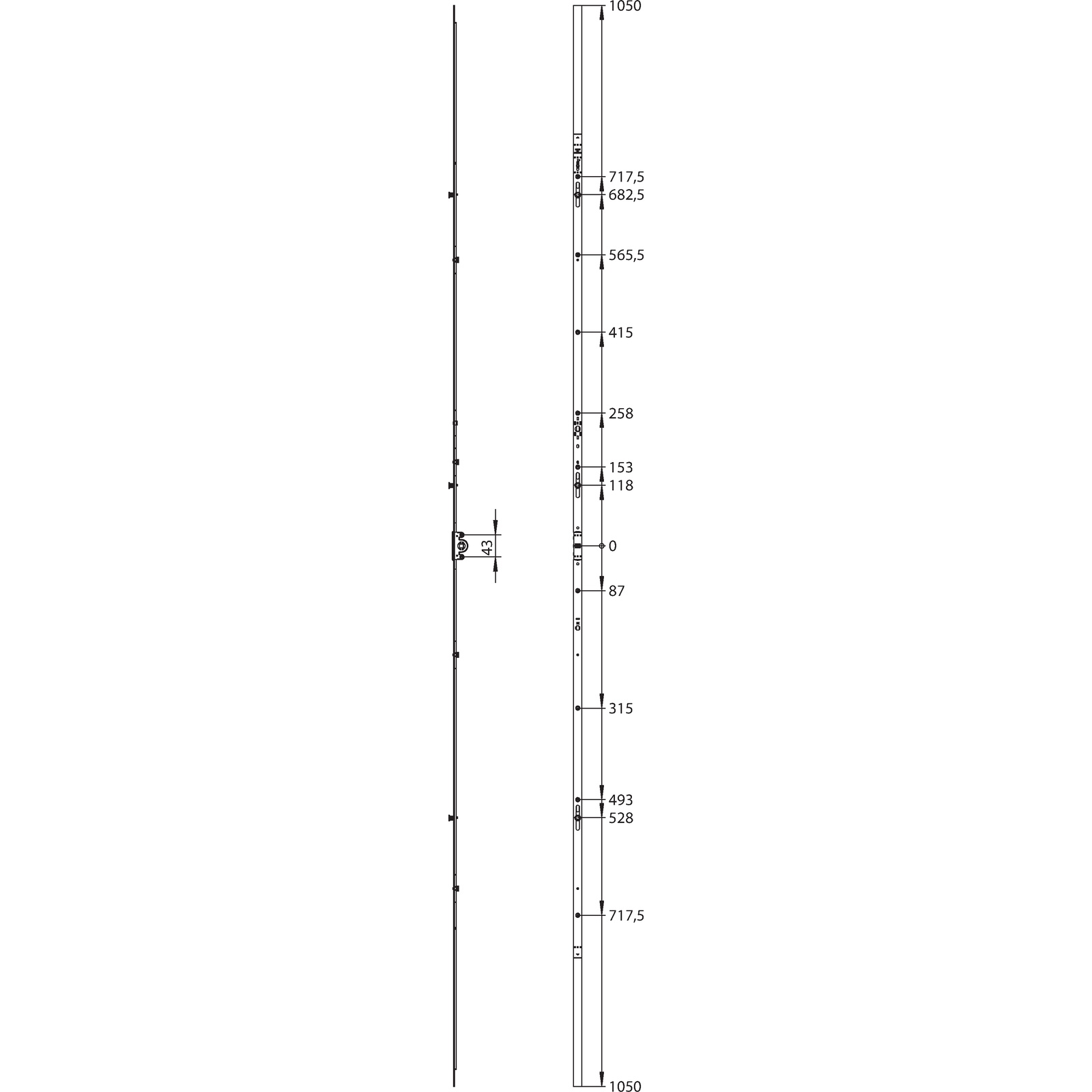

Winkhaus Getriebeschiene GAM.2300-3, DM 15,5 mm, FFH 1800-2300 mm

Getriebeschiene / Einlassgetriebe – Funktion, Ausführungen, Zuschnitt und Austausch

Die Getriebeschiene (auch Einlassgetriebe, Stulpgetriebe oder Treibstangengetriebe) ist der Antrieb im Fensterflügel: Der Fenstergriff bewegt das Getriebe, dieses betätigt die Treibstangen, und dadurch verriegeln bzw. entriegeln Zapfen und Riegel entlang des Beschlags. Gerade bei Winkhaus activPilot und vergleichbaren Systemen gibt es viele Ausführungen – zum Beispiel mit mittigem oder konstantem Griffsitz, unterschiedlichen Dornmaßen sowie Varianten, die je nach Typ einseitig, beidseitig oder als variable Ausführung auf Maß abgelängt werden müssen. Eine korrekte Zuordnung und sauberer Zuschnitt sind entscheidend, damit Griffstellungen, Verriegelung und Lauf wieder sauber funktionieren.

So findest du die richtige Ausführung

• System und Generation: Getriebe sind nahezu immer system- und generationsgebunden (activPilot, TITAN, Roto, MACO usw.). Eine „ähnliche“ Optik reicht nicht als Kriterium.
• Griffsitz: Es gibt Ausführungen mit mittigem/variablem Griffsitz und Ausführungen mit konstantem Griffsitz (feste Griffposition). Das beeinflusst Auswahl und Zuschnitt-Logik.
• Dornmaß: Der Abstand von der Stulpvorderkante zur Griffachse (Vierkant) muss exakt passen, sonst stimmt die Griffposition oder die Mechanik arbeitet nicht sauber.
• Elementtyp: Dreh-Kipp-Fenster, reine Drehflügel, Balkontür-/Drehtür-Ausführungen oder Sonderfunktionen (z. B. Zusatzverriegelung) benötigen passende Getriebevarianten.
• Verriegelungsaufbau: Position und Art der Treibstangen-Kopplung, eventuelle Verlängerungen, Eckumlenkungen und zusätzliche Verriegelungspunkte müssen zum bestehenden Aufbau passen.
• Konstant oder ablängbar: Es gibt Getriebe in fester Länge und variable/ablängbare Varianten. Je nach Typ ist der Zuschnitt einseitig oder beidseitig vorgesehen.

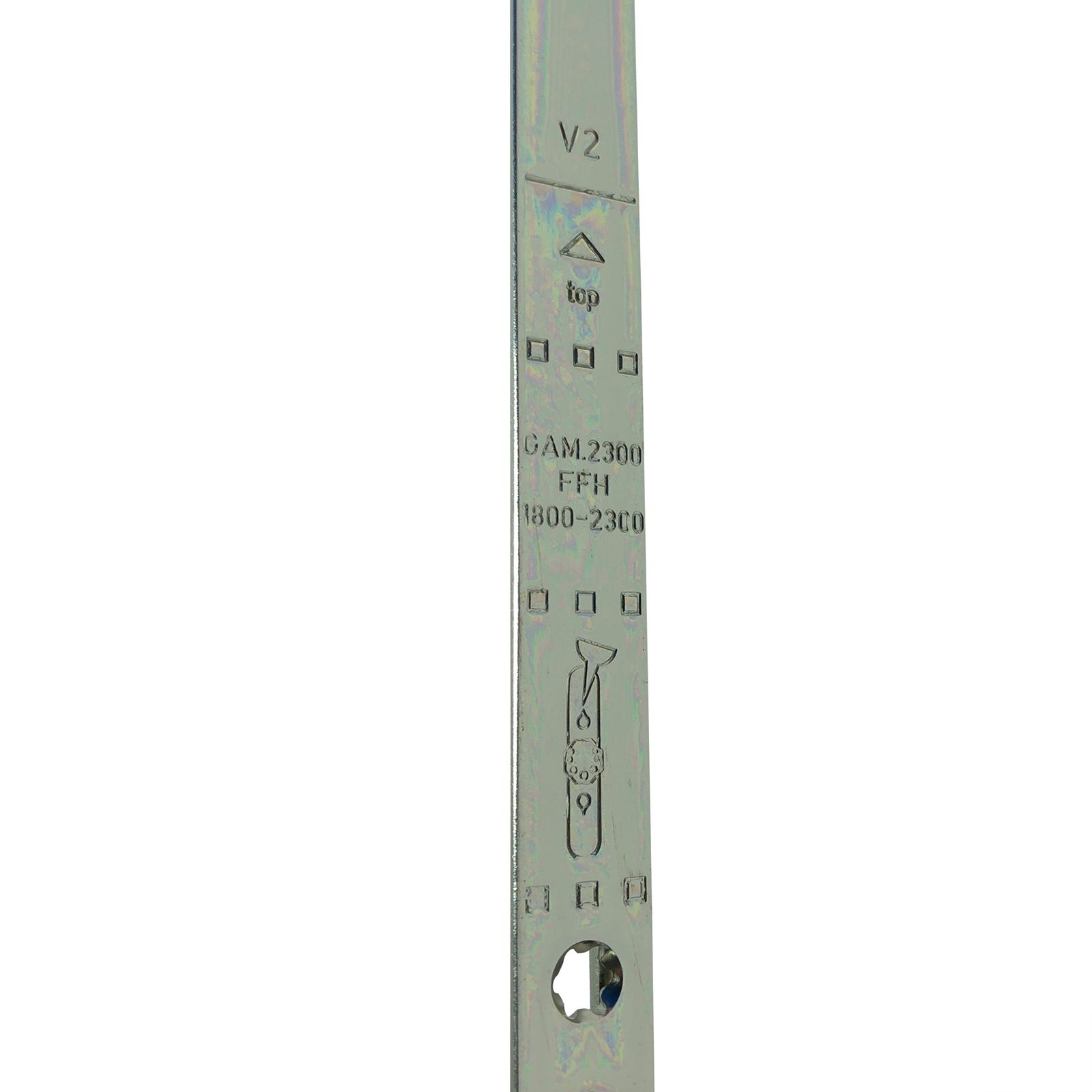

• Altteil-Abgleich: Prägung/Nummer, Griffbereich (Vierkant/Lochbild), Stulpform und Gesamtlänge sind die sichersten Merkmale.

Tipp: Für eine schnelle Zuordnung helfen zwei Fotos besonders gut: ein Foto vom Griffbereich (Vierkant/Schraubenbild) und ein Foto vom Stulp über die gesamte Länge inklusive Markierungen oder Teilenummer.

Montage – praxisnah und sicher (inkl. Demontage und Zuschnitt)

1. Flügel absichern: Idealerweise zu zweit arbeiten. Gegen Zuschlagen durch Wind/Durchzug sichern und den Arbeitsbereich frei halten.
2. Demontage vorbereiten: Griff/Drückergarnitur abnehmen (Rosette/Schrauben). Flügel öffnen und die Beschlagstellung so wählen, dass keine Teile unter Spannung stehen.
3. Altgetriebe demontieren: Stulpschrauben lösen. Das Getriebe kontrolliert aus der Nut ziehen. Gekoppelte Teile (z. B. Eckumlenkung, Verlängerung, Zusatzverriegelung) vorsichtig trennen und die Einbaulage notieren (oben/unten, Kopplungsseite, Reihenfolge).
4. Neuteil zuordnen: Alt- und Neuteil nebeneinander legen. Wichtigster Bezugspunkt ist der Griffbereich: Vierkantlage, Lochbild und Dornmaß müssen übereinstimmen. Danach Stulpform, Kopplungspunkte und Verriegelungsaufbau abgleichen.
5. Zuschnitt/Ablängen (nur wenn der Typ dafür vorgesehen ist): Länge am Neuteil sauber anzeichnen – idealerweise nach Systemvorgabe oder anhand der Bezugspunkte am Altteil. Anschließend ablängen (geeignetes Werkzeug), Schnittkanten entgraten und alle Späne vollständig entfernen. Nicht „irgendwo“ kürzen: Endstück, Kopplungsbereich und Funktionszonen müssen nach dem Kürzen weiterhin korrekt sitzen. Bei bestimmten Varianten (häufig bei mittigem/variablem Griffsitz) ist der Zuschnitt je nach Ausführung beidseitig vorgesehen, bei konstantem Griffsitz wird in der Regel an der vorgesehenen Seite/Position gekürzt.
6. Neuteil montieren: Getriebe in die Nut einsetzen und mit allen vorgesehenen Stulpschrauben befestigen. Kopplungen (Eckumlenkung/Verlängerung/Zusatzteile) wieder korrekt verbinden.
7. Griff montieren und sichern: Griff einsetzen, verschrauben und prüfen, dass der Vierkant sauber greift und die Griffstellungen korrekt funktionieren.

Funktionscheck: Drehen/Kippen testen, danach ggf. Beschlag nachstellen.
Hinweis: Bei Widerstand nicht mit Gewalt arbeiten – erst prüfen, ob Bauteil und Einbaulage wirklich passen.

Praxis-Tipp: Wenn nach dem Zuschnitt die Verriegelung nicht sauber bis zum Anschlag läuft, stimmen häufig Bezugslänge, Kopplungslage oder Dornmaß nicht. Dann lieber erneut sauber vergleichen statt den Griff zu überlasten.

Sicherheit und wichtige Hinweise

• Keine Gewalt am Griff: Schwerer Griffgang ist ein Warnsignal. Nicht „durchdrücken“, um Schäden am Getriebe oder an Kopplungen zu vermeiden.
• Späne entfernen: Nach dem Ablängen müssen Späne vollständig entfernt werden, sonst drohen Blockaden und Folgeschäden.
• Dornmaß ist Pflicht: Ein falsches Dornmaß führt zu falscher Griffposition oder mechanischer Fehlfunktion.
• Systemteile korrekt kombinieren: Serien/Generationen nicht mischen – Hub, Kopplung und Verriegelung können abweichen.
• Bei Unsicherheit: Bei variablen Getrieben, Drehtür-/Balkontür-Ausführungen oder Zusatzverriegelung besser anhand Altteilmerkmalen zuordnen lassen.

Typische Anzeichen für ein defektes oder falsch zugeordnetes Getriebe

• Griff lässt sich schwer bewegen oder rastet nicht sauber in die Stellungen.
• Fenster verriegelt nicht vollständig (Zapfen/Riegel laufen nicht bis zum Anschlag).
• Hakeln oder kratzende Geräusche im Stulpbereich, ungleichmäßiger Hub.
• Nach Austausch/Zuschnitt: Verriegelungspunkte treffen nicht, der Flügel lässt sich nur mit Druck schließen.

Pflege und Wartung

• Stulpschrauben und Kopplungen regelmäßig auf festen Sitz prüfen und bei Bedarf nachziehen.
• Nur milde Reiniger verwenden (keine aggressiven/ätzenden Mittel).
• Wenn Pflegepunkte vorgesehen sind: sparsam und gezielt pflegen (nicht überölen).

FAQ

Bestellung und Zuordnung

Für eine sichere Zuordnung helfen: Foto vom Altteil im Griffbereich (Vierkant/Schraubenbild), Foto vom Stulp über die gesamte Länge, sowie Prägung/Teilenummer (falls vorhanden). Zusätzlich hilfreich sind Dornmaß und der Hinweis, ob eine konstante oder variable (ablängbare) Ausführung benötigt wird.

Hinweis: Bitte die Montage- und Sicherheitsvorgaben des verwendeten Beschlagsystems beachten.
