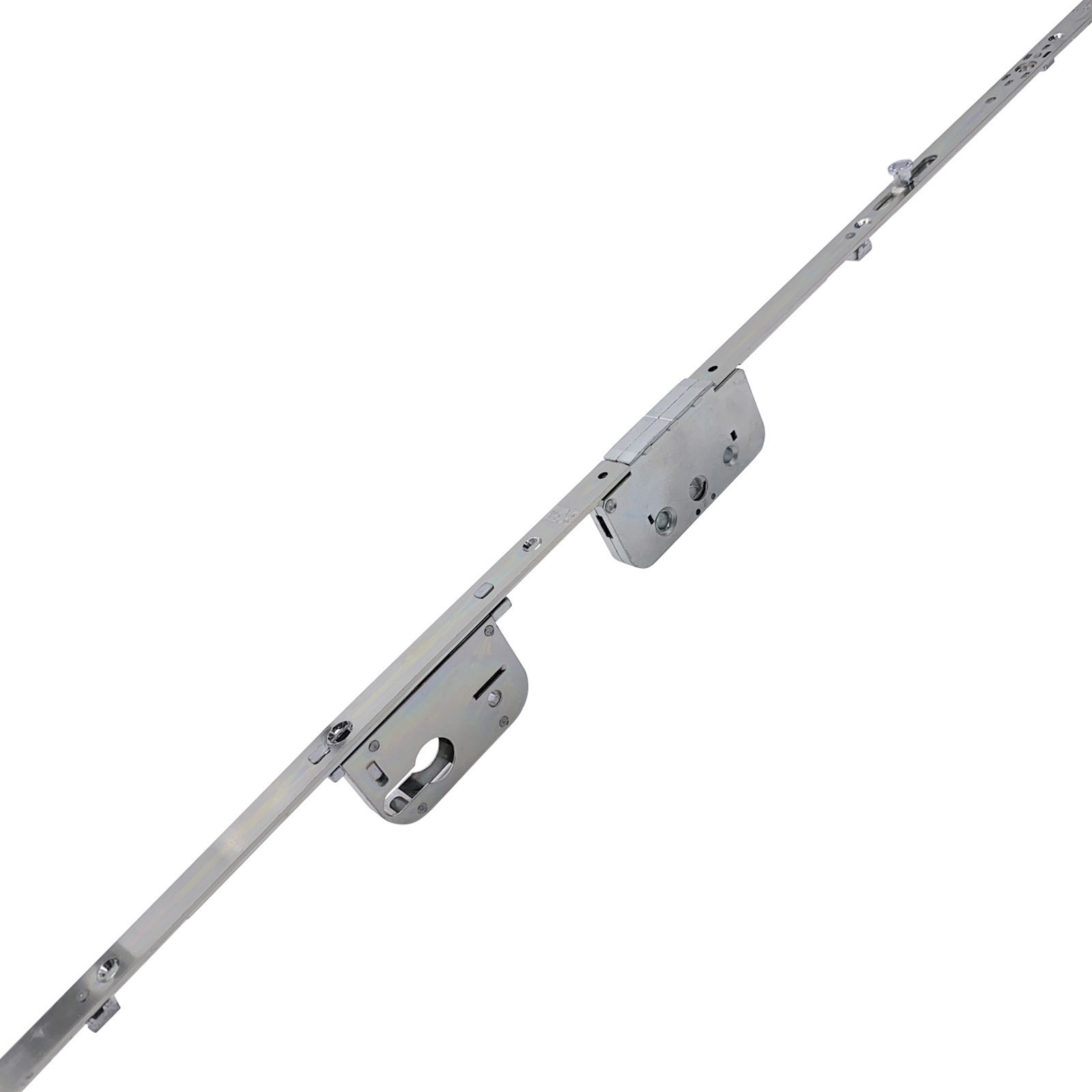

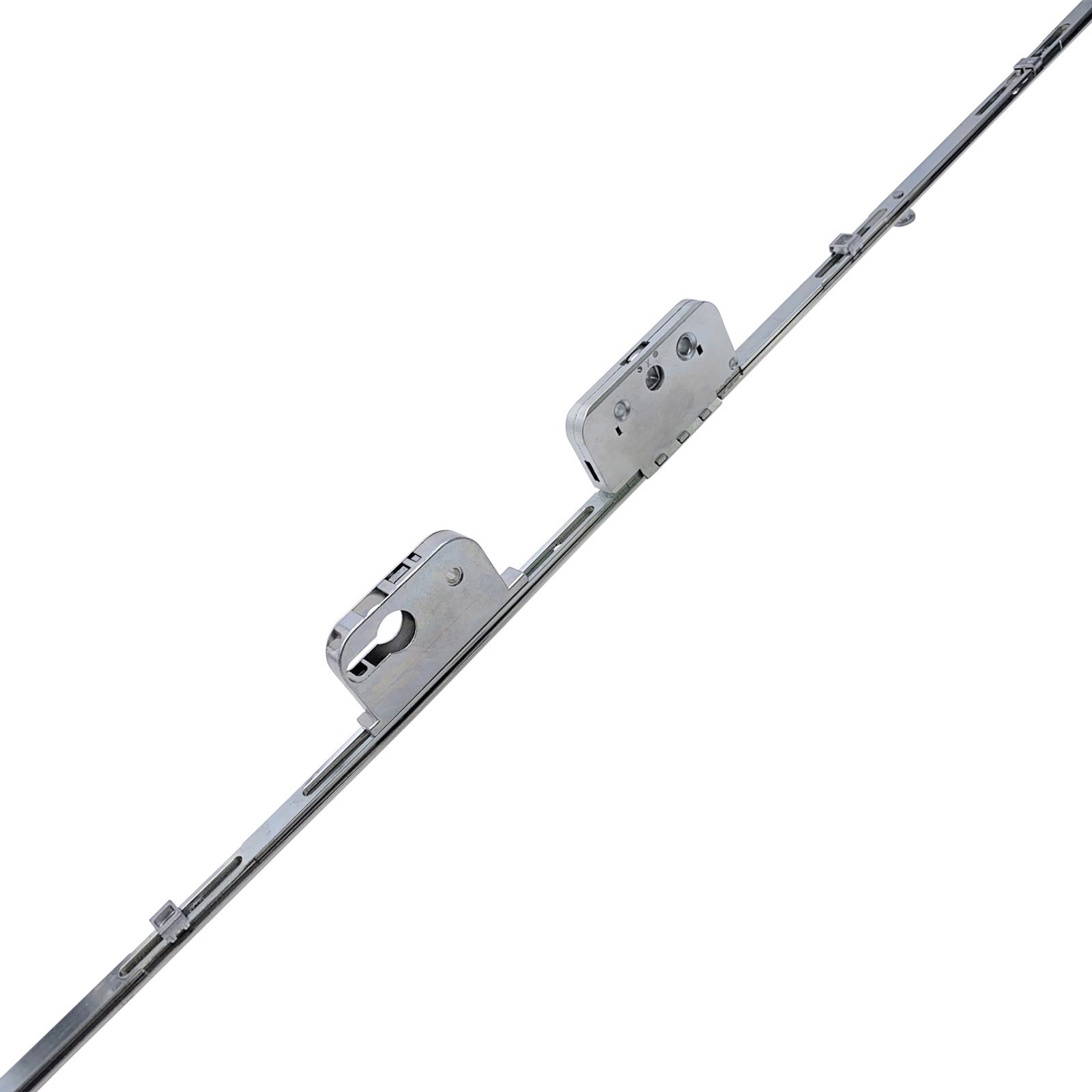

Winkhaus Getriebeschiene GAKA.1325-1.D40

Produktinformationen "Winkhaus Getriebeschiene GAKA.1325-1.D40"

Original Winkhaus Getriebeschiene GAKA.1325-1.D40 aus der Beschlagserie activPilot.
Herstellernummer: 4933475 "GETRIEBE GAKA.1325-1.D40"

Produktbeschreibung:
- Konstanter Griffsitz GK
- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm
- Abschließbar, geeignet für Drehkipp-Terrassentüren
- In der Beschlagnut klemmbar
- Mit Zusatzverriegelungen verlängerbar
- Funktionsbauteile wie DFE und TFE nachrüstbar
- Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“
- Rechts und links verwendbar
- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (1 Stück)
- Getriebeschlosskasten vom Falz her einfräsbar
- Mittenfixierung serienmäßig
- Lieferzustand ist die Drehstellung
- Getriebehub ca. 38 mm bei Fenstergriffdrehung um 180°
- Stulpbreite 16 mm
- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten

Anwendungsbereich:
1075 - 1325 mm Flügelfalzhöhe

Griffsitz:
550 mm (G 550)

Anzahl Sicherheitsschließzapfen: 1 Stück (GAKA.1325-1)

Die Bezeichnungen "GAKA.1325-1" und "G 550 FFH 1075 - 1325" sind eingraviert.

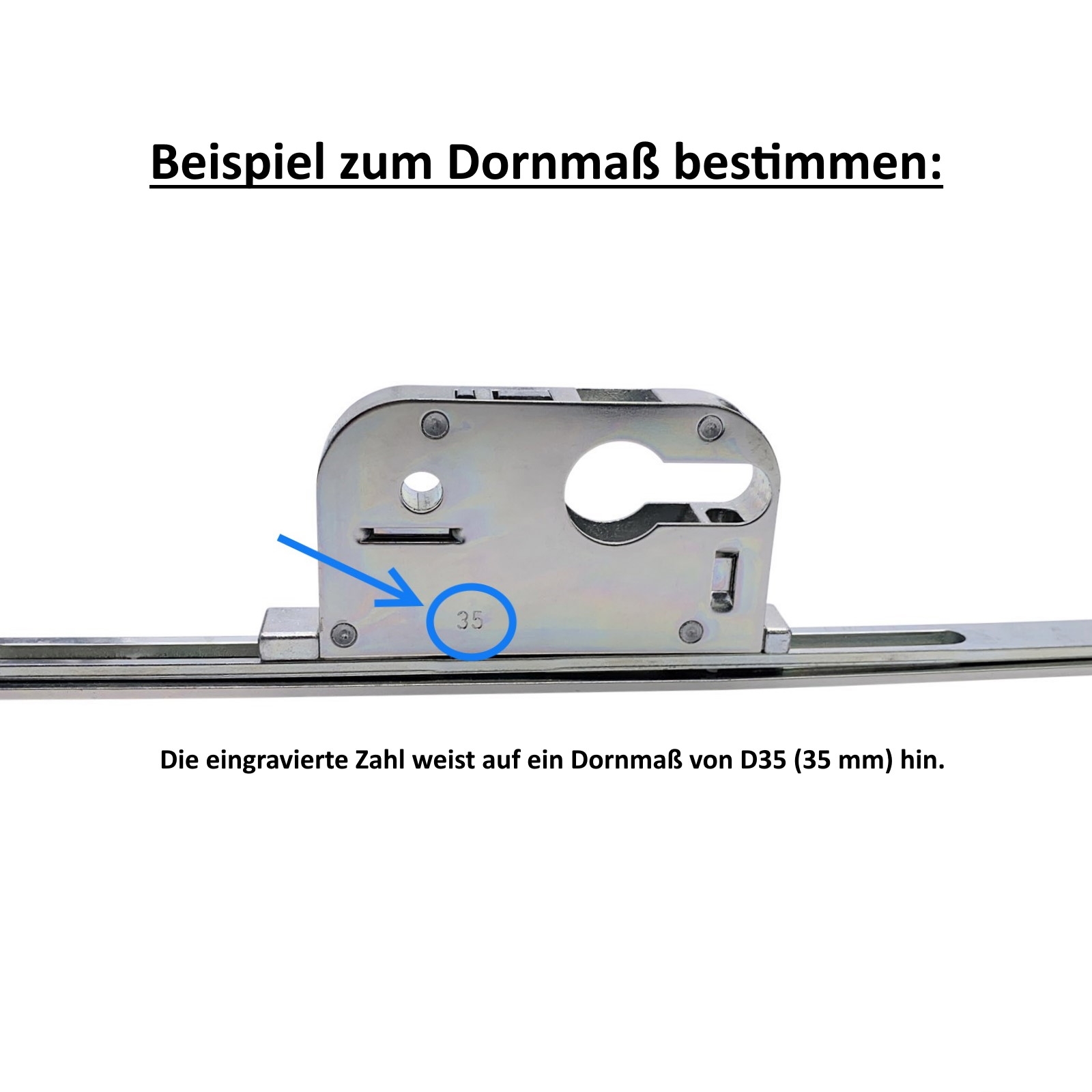

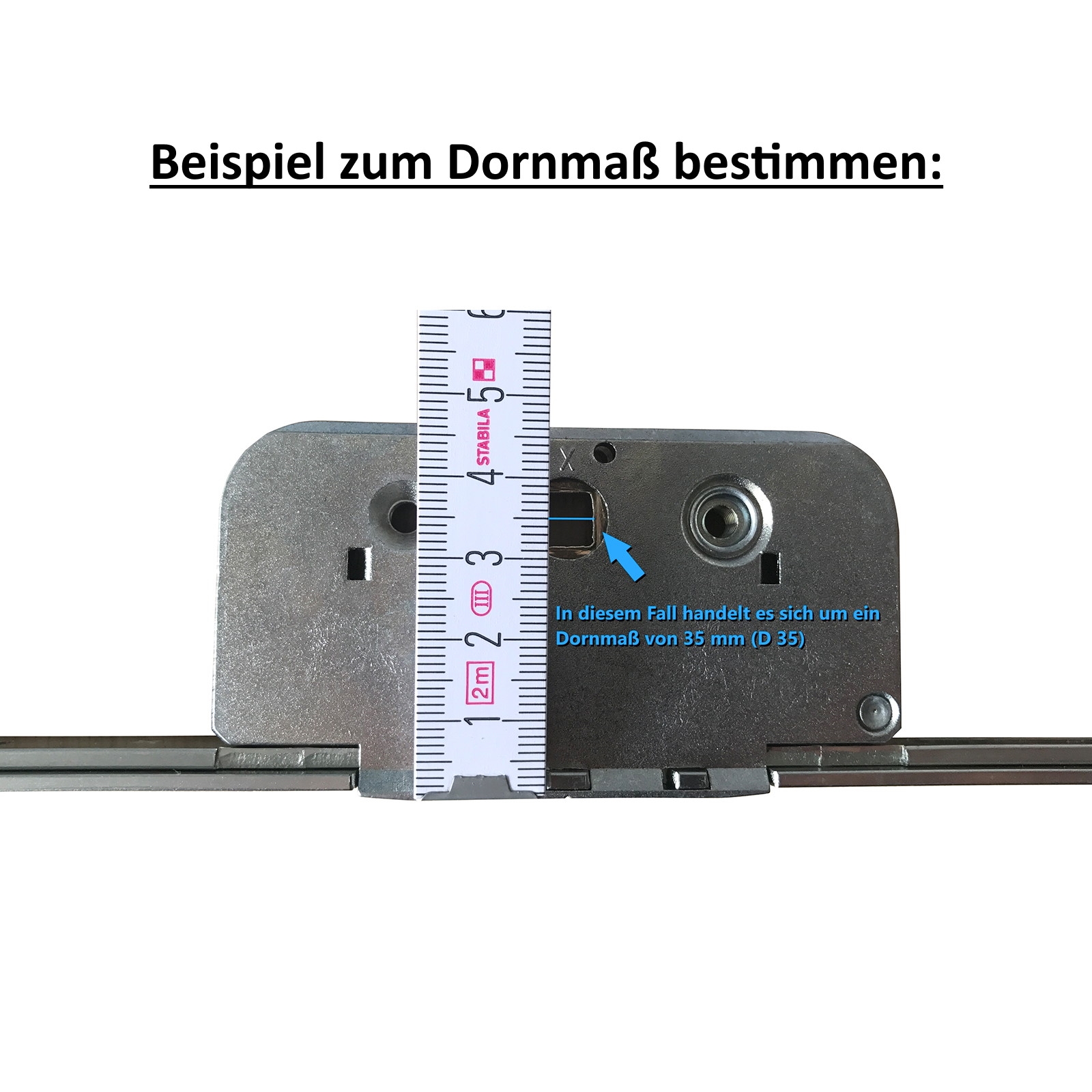

Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird!

Eigenschaften "Winkhaus Getriebeschiene GAKA.1325-1.D40"
Anzahl Schließzapfen: 1 Stück
Ausführung: Funktionselement TFE nachrüstbar
Bauteiltyp: Einlassgetriebe
Befestigungsart: klemmbar
DIN-Richtung: DIN Links-Rechts
Dornmaß: 40, 40 mm
Einsatzbereich: Drehkipp
Ergänzung: Flügelteil
Farbe: silber
Farbton: silber
Fenstertyp: Aluminium,Holz,Kunststoff,Stahl, Aluminium; Holz; Kunststoff
Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl
Flügelfalzhöhe max.: 1.325 mm
Flügelfalzhöhe min.: 1.075 mm
Griffsitz: konstant
Griffsitzhöhe: 550 mm
Lochung: Profilzylinder gelocht
Material: Stahl
Position Schließzylinder: Unterhalb Getriebekasten
Schließzapfen: Sicherheitsschließzapfen
Serie: duoPort SK
Vierkantlochung: 7 mm
Öffnungsart: Dreh-Kipp
Öffnungsrichtung: rechts Portal, links Portal
Produktart: Einlassgetriebe, Getriebe
Stulpbreite: 16 mm
Finish: chromatiert
Produktsegment: activPilot Comfort PAD, activPilot Comfort PADK, activPilot Comfort PADM, activPilot Comfort PADS, activPilot Concept, activPilot Elegance, activPilot Giant, activPilot Select, activPilot Sprint, activPilot Topstar, duoPort PAS, duoPort SK
Datenblätter
Datenblatt-Winkhaus-Getriebe-GAKA.1325-1.D40-4933475-4026058033353
